Programmieren: Drehbearbeitung
14.4 Werkzeuge im Drehbetrieb (Option #50)
14
470
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

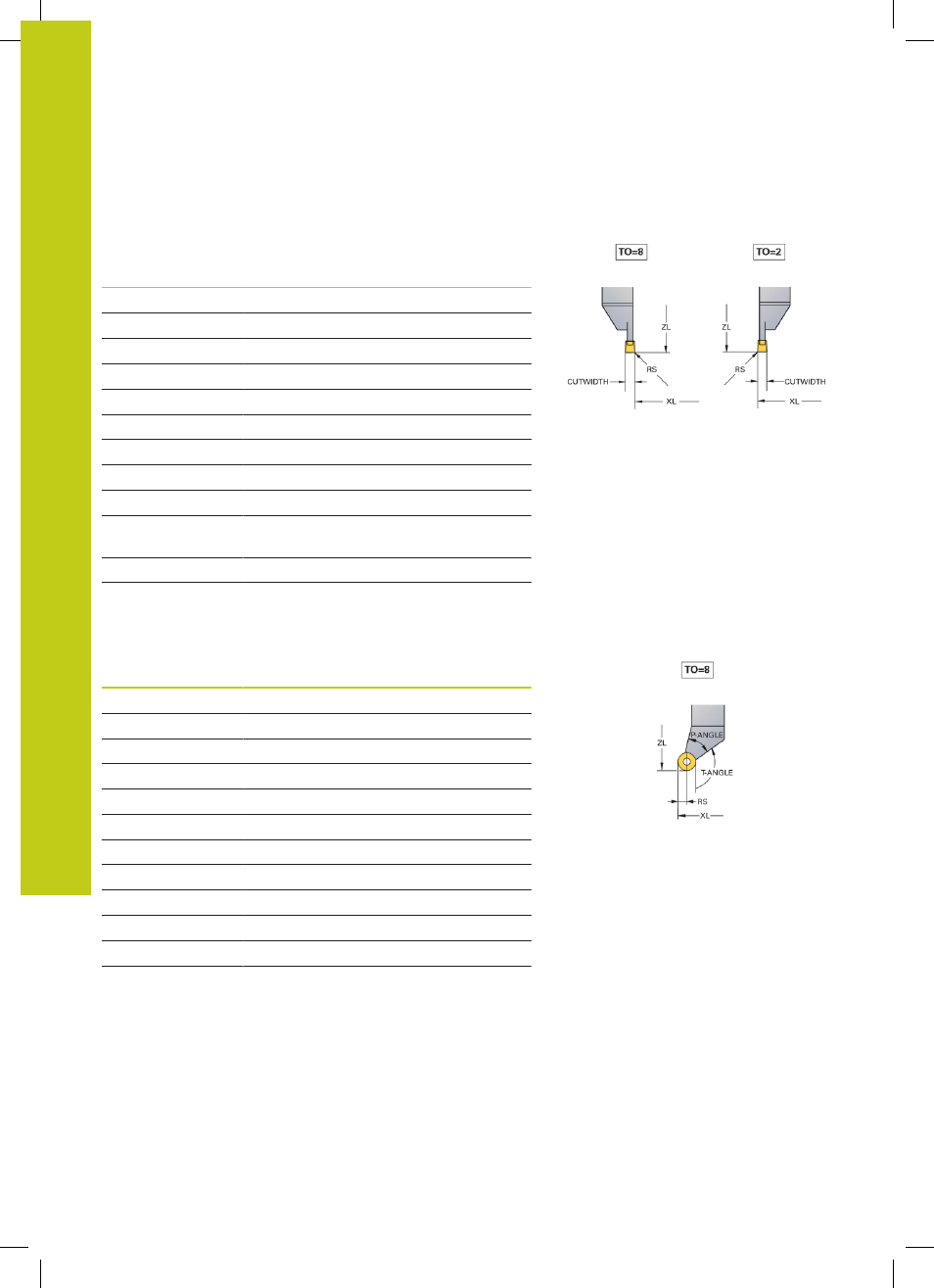

Werkzeugdaten für Stechdrehwerkzeuge
Erforderliche und optionale Werkzeugdaten für
Stechdrehwerkzeuge
Eingabe-Element Verwendung Eingabe
ZL Werkzeug-Länge1 Erforderlich
XL Werkzeug-Länge 2 Erforderlich
YL Werkzeug-Länge 3 Optional
DZL Verschleißkorrektur ZL Optional
DXL Verschleißkorrektur XL Optional
DYL Verschleißkorrektur YL Optional
RS Schneidenradius Erforderlich
TO Werkzeugorientierung Erforderlich
ORI Orientierungswinkel Erforderlich
CUTLENGTH Schneidenlänge
Stechwerkzeug
Erforderlich
CUTWIDTH Breite Stechwerkzeug Erforderlich
TYPE Werkzeugtyp Erforderlich
Werkzeugdaten für Pilzwerkzeuge
Erforderliche und optionale Werkzeugdaten für Pilzwerkzeuge
Eingabe-Element Verwendung Eingabe
ZL Werkzeug-Länge1 Erforderlich
XL Werkzeug-Länge 2 Erforderlich
YL Werkzeug-Länge 3 Optional
DZL Verschleißkorrektur ZL Optional
DXL Verschleißkorrektur XL Optional
DYL Verschleißkorrektur YL Optional
RS Schneidenradius Erforderlich
TO Werkzeugorientierung Erforderlich
ORI Orientierungswinkel Erforderlich
T-ANGLE Einstellwinkel Erforderlich
P-ANGLE Spitzenwinkel Erforderlich
TYPE Werkzeugtyp Erforderlich
