Werkzeugkorrektur 5.3
5
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
201

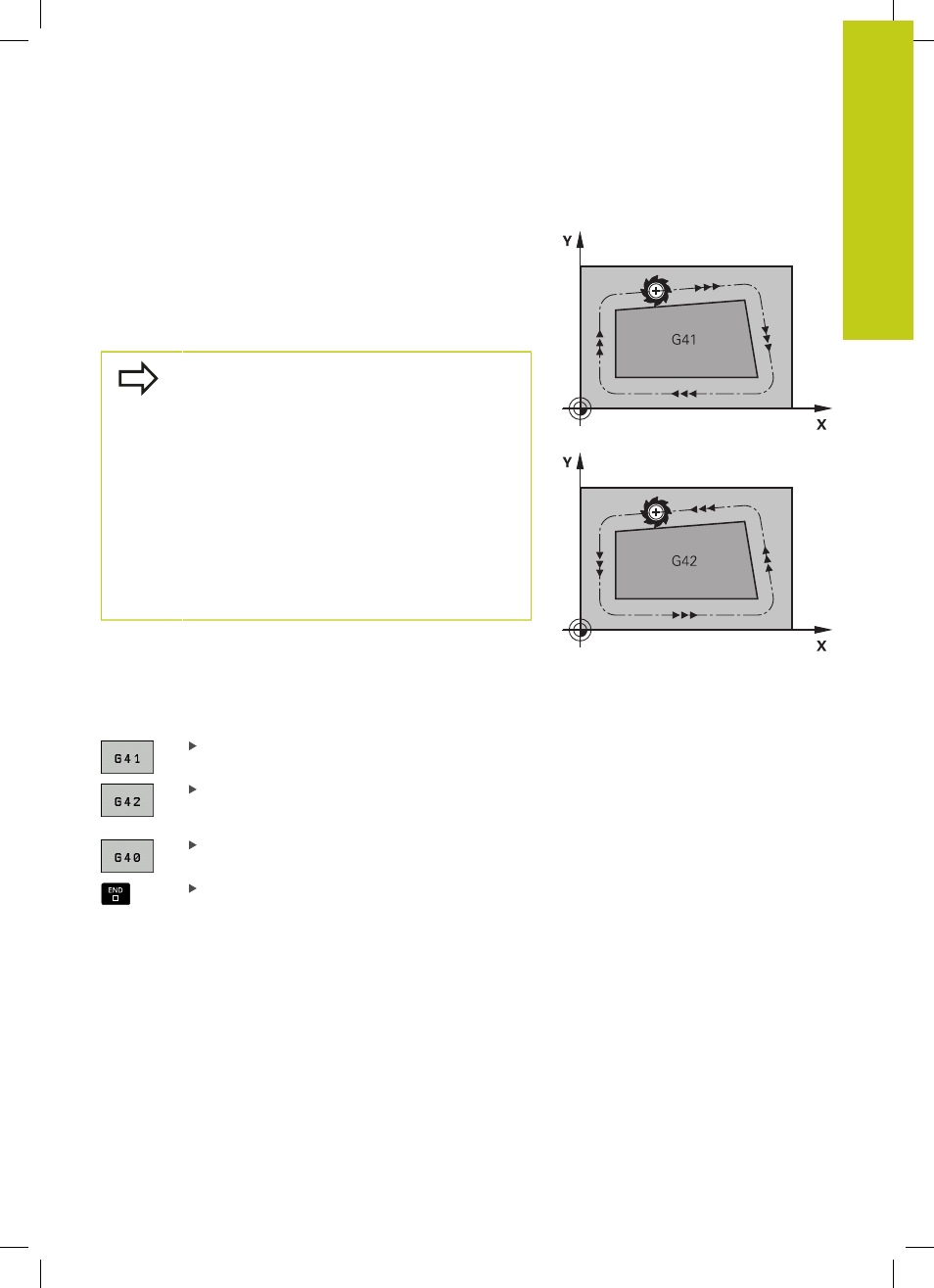

Bahnbewegungen mit Radiuskorrektur: G42 und G41
G42: Das Werkzeug verfährt rechts von der Kontur
G41: Das Werkzeug verfährt links von der Kontur
Der Werkzeugmittelpunkt hat dabei den Abstand des
Werkzeugradius von der programmierten Kontur. „Rechts“ und
„links“ bezeichnet die Lage des Werkzeugs in Verfahrrichtung
entlang der Werkstückkontur. Siehe Bilder.
Zwischen zwei Programm-Sätzen mit
unterschiedlicher Radiuskorrektur
G42 und G41 muss
mindestens ein Verfahrsatz in der Bearbeitungsebene
ohne Radiuskorrektur (also mit
G40) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende
des Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Beim ersten Satz mit Radiuskorrektur
G42/G41 und
beim Aufheben mit G40 positioniert die TNC das
Werkzeug immer senkrecht auf den programmierten
Start- oder Endpunkt. Positionieren Sie das Werkzeug
so vor dem ersten Konturpunkt bzw. hinter dem
letzten Konturpunkt, dass die Kontur nicht beschädigt
wird.
Eingabe der Radiuskorrektur
Die Radiuskorrektur geben Sie in einen
G01
-Satz ein. Koordinaten
des Zielpunktes eingeben und mit Taste ENT bestätigen
Werkzeugbewegung links von der programmierten
Kontur: G41-Funktion wählen, oder
Werkzeugbewegung rechts von der
programmierten Kontur: G42-Funktion wählen,
oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: G40-Funktion wählen
Satz beenden: Taste END drücken
