Programmieren: Drehbearbeitung
14.5 Programmfunktionen Drehen (Option #50)
14
474
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
Einstiche programmieren
Einstiche sind Vertiefungen an runden Bauteilen und dienen meist
der Aufnahme von Sicherungsringen und Dichtungen oder werden
als Schmiernuten verwendet. Sie können Einstiche am Umfang
oder auf der Stirnflächen des Drehteils programmieren. Hierzu
stehen Ihnen zwei separate Kontur-Elemente zur Verfügung:
GRV RADIAL: Einstich am Umfang des Drehteils
GRV AXIAL: Einstich auf der Stirnfläche des Drehteils

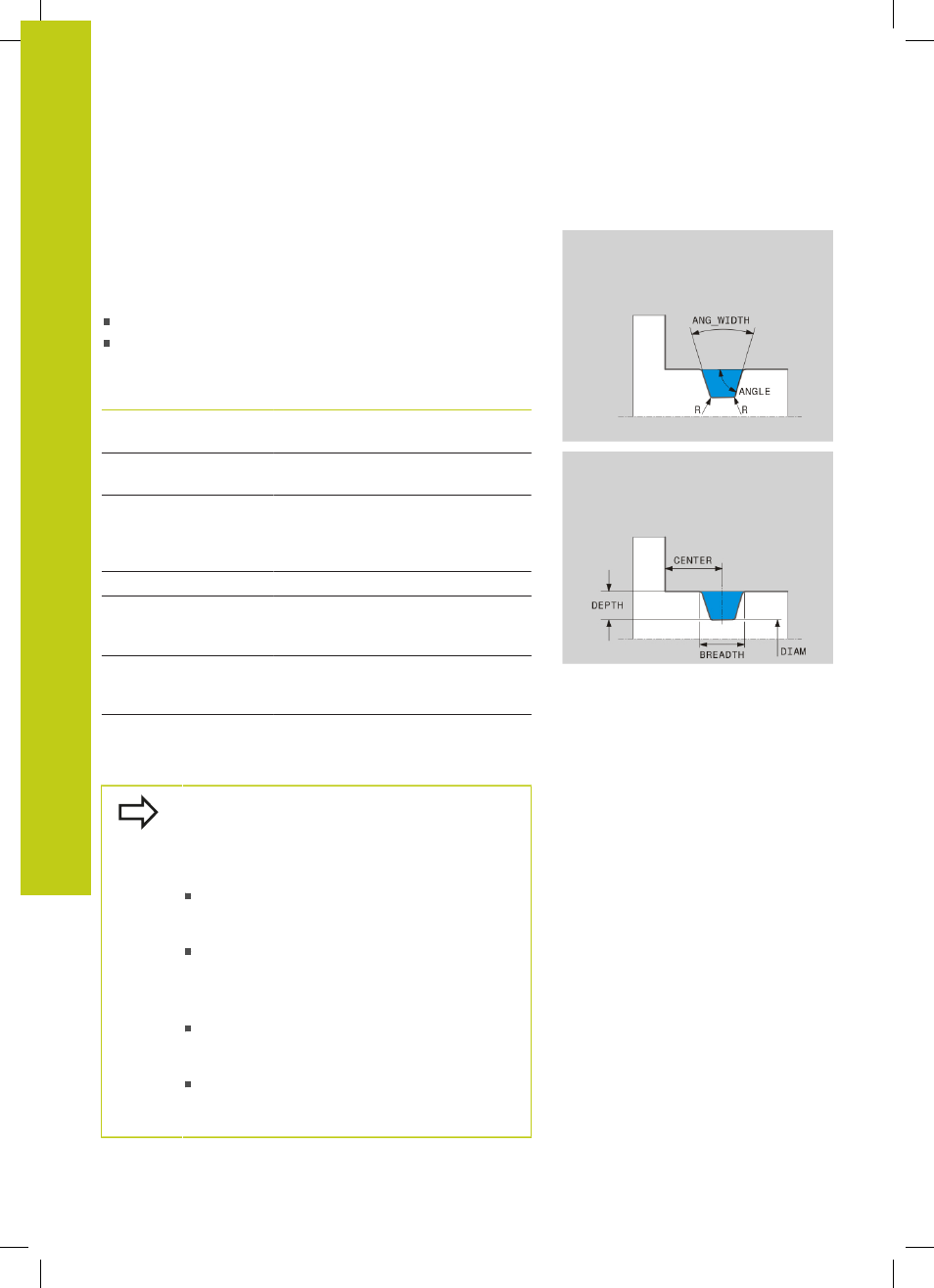

Eingabe-Elemente in Einstichen
GRV
Eingabe-Element Verwendung Eingabe
CENTER Mittelpunkt des
Einstichs
Pflicht
R Eckenradius beider
Innenecken
Optional
DEPTH / DIAM Einstich-Tiefe
(Vorzeichen beachten!) /
Durchmesser
Einstichgrund
Pflicht
BREADTH Einstich-Breite Pflicht
ANGLE / ANG_WIDTH Flankenwinkel /
Öffnungswinkel beider
Flanken
Optional
RND / CHF Rundung / Fase
startpunktnahe Ecke
der Kontur
Optional
FAR_RND / FAR_CHF Rundung / Fase
startpunktferne Ecke
der Kontur
Optional
Das Vorzeichen der Einstich-Tiefe bestimmt die
Bearbeitungslage (Innen-/Außenbearbeitung) des
Einstichs.
Vorzeichen der Einstich-Tiefe für
Außenbearbeitungen:
Verwenden Sie ein negatives Vorzeichen, wenn
das Konturelement in negativer Richtung der Z-
Koordinate verläuft
Verwenden Sie ein positives Vorzeichen, wenn
das Konturelement in positiver Richtung der Z-
Koordinate verläuft
Vorzeichen der Einstich-Tiefe für Innenbearbeitungen:
Verwenden Sie ein positives Vorzeichen, wenn
das Konturelement in negativer Richtung der Z-
Koordinate verläuft
Verwenden Sie ein negatives Vorzeichen, wenn
das Konturelement in positiver Richtung der Z-
Koordinate verläuft
