Programmieren: Datenübernahme aus CAD-Dateien
7.3 DXF-Konverter (Option #42)
7
256
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

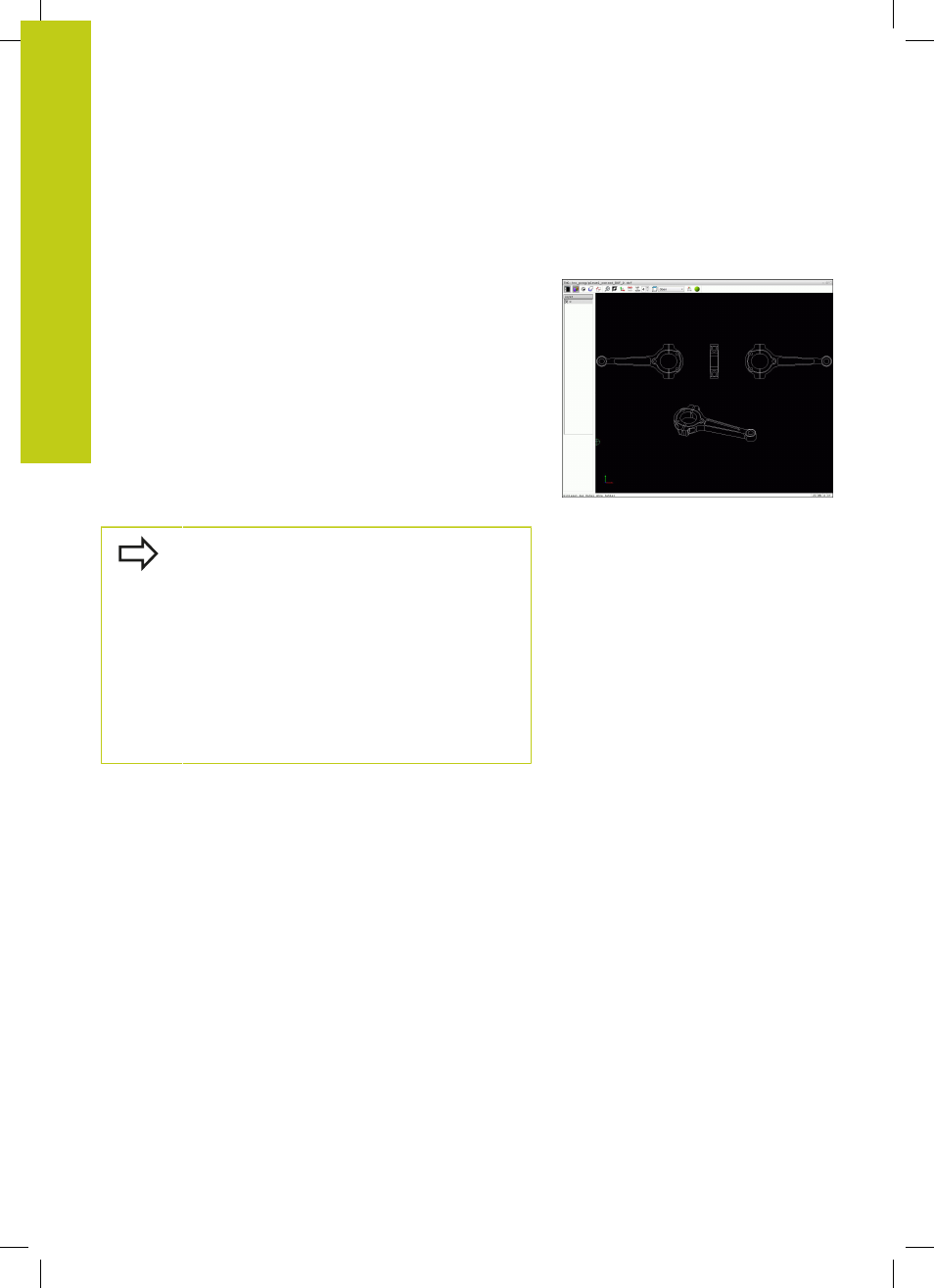

7.3 DXF-Konverter (Option #42)
Anwendung
Sie können DXF-Dateien direkt auf der TNC öffnen, um daraus
Konturen oder Bearbeitungspositionen zu extrahieren und diese
als Klartext-Programme bzw. als Punkte-Dateien zu speichern.
Die bei der Konturselektion gewonnen Klartext-Programme
können Sie auch auf älteren TNC-Steuerungen abarbeiten, da die
Konturprogramme nur
L- und CC-/C-Sätze enthalten.
Wenn Sie Dateien in der Betriebsart Programmieren verarbeiten,
erzeugt die TNC Konturprogramme standardmäßig mit der
Dateiendung
.H und Punkte-Dateien mit der Endung .PNT. Sie
können jedoch beim Speichern-Dialog den Dateityp frei wählen.
Darüber hinaus können Sie die selektierte Kontur bzw. die
selektierten Bearbeitungspositionen auch in der Zwischenablage
der TNC ablegen, um diese anschließend direkt in ein NC-
Programm einzufügen.
Die zu verarbeitende Datei muss auf der Festplatte
der TNC gespeichert sein.
Vor dem Einlesen in die TNC darauf achten, dass der
Dateiname der Datei keine Leerzeichen oder nicht
erlaubte Sonderzeichen enthält, siehe "Namen von
Dateien", Seite 112.
Die TNC unterstützt das am weitesten verbreitete
DXF-Format R12 (entspricht AC1009).
Die TNC unterstützt kein binäres DXF-Format.
Beim Erzeugen der DXF-Datei aus dem CAD- oder
Zeichenprogramm darauf achten, dass Sie die Datei
im ASCII-Format speichern.
