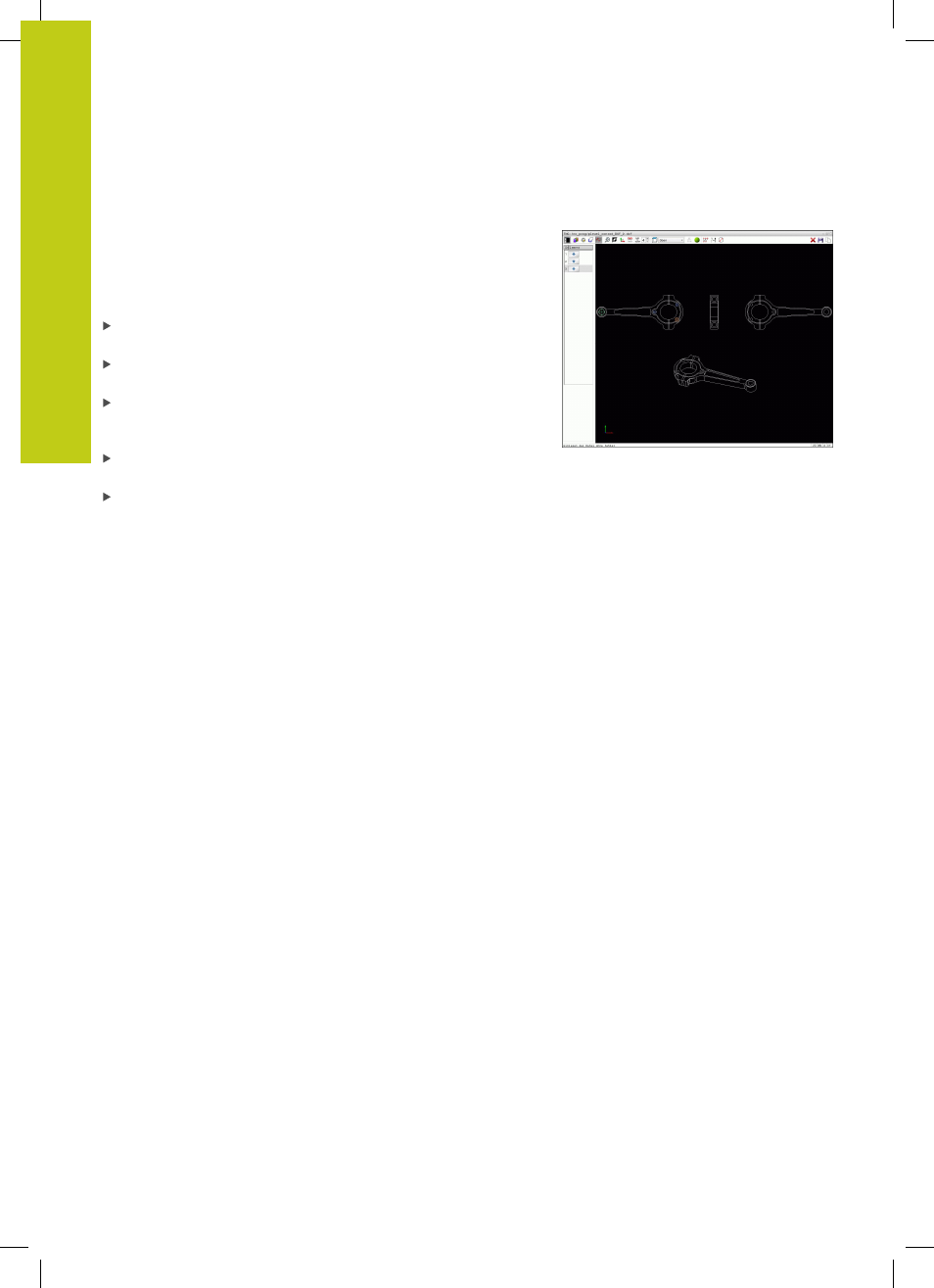

Elementinformationen
Die TNC zeigt im Elementinformationsfenster die Koordinaten der
Bearbeitungsposition an, die Sie zuletzt im Listenansichtsfenster
oder im Grafikfenster per Mausklick gewählt haben.
Sie können die Darstellung der Grafik auch mit der Maus
verändern. Folgende Funktionen stehen zur Verfügung:
Um das dargestellte Modell dreidimensional zu drehen: rechte
Maustaste gedrückt halten und Maus bewegen.
Um das dargestellte Modell zu verschieben: mittlere Maustaste
bzw. Mausrad, gedrückt halten und Maus bewegen.
Um einen bestimmten Bereich zu vergrößern: mit gedrückter
linker Maustaste den Bereich wählen. Nachdem Sie die linke
Maustaste loslassen, vergrößert die TNC die Ansicht.
Um einen beliebigen Bereich schnell zu vergrößern bzw.
verkleinern: Mausrad nach vorne bzw. nach hinten drehen.
Um zur Standardansicht zurückzukehren: Shift-Taste drücken
und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur
die rechte Maustaste doppelklicken, bleibt der Rotationswinkel
erhalten.
