Das erste Teil programmieren 1.3
1
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
53

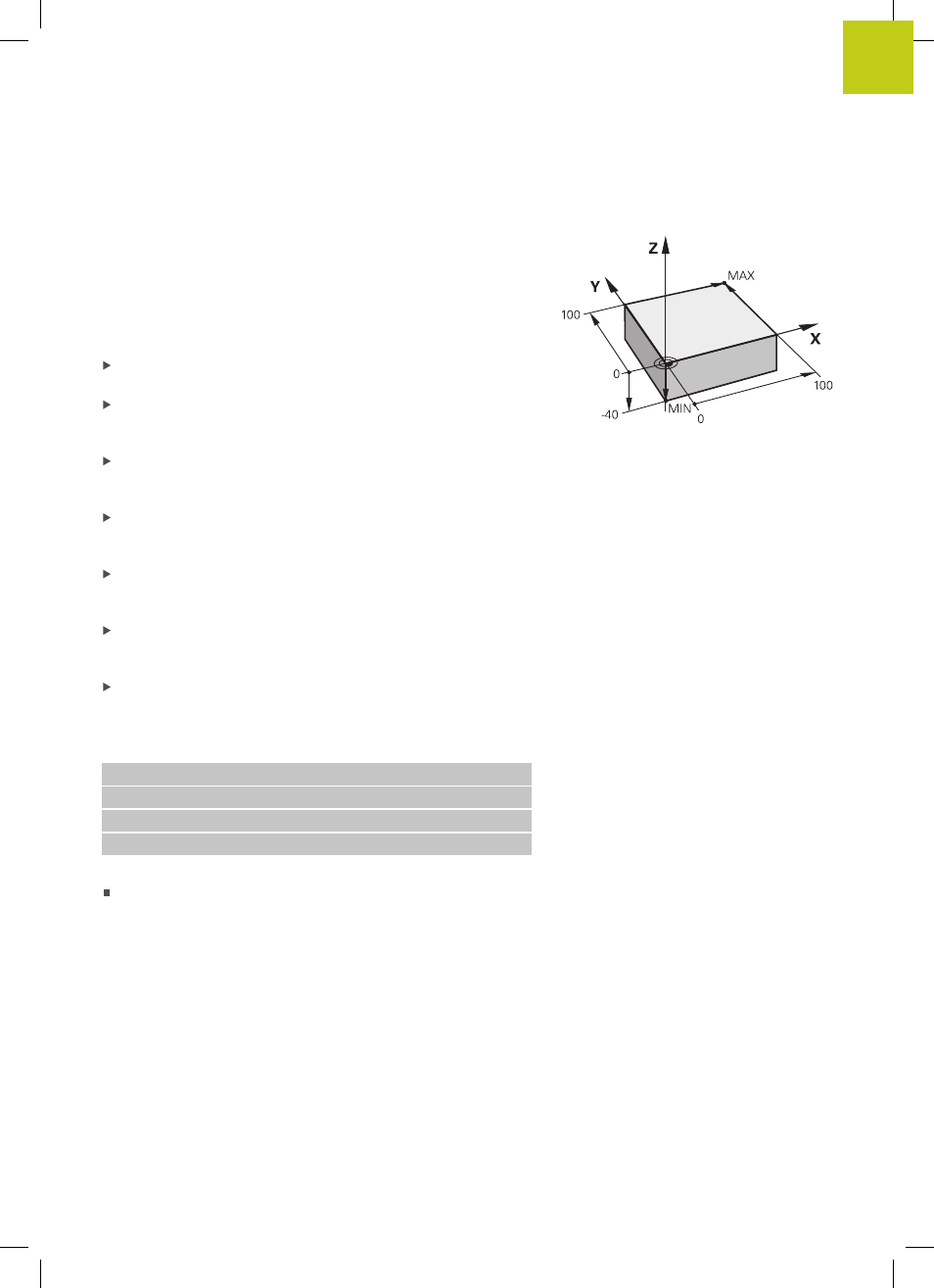

Ein Rohteil definieren
Nachdem Sie ein neues Programm eröffnet haben, können Sie
ein Rohteil definieren. Einen Quader beispielsweise definieren Sie
durch Angabe des MIN- und MAX-Punktes, jeweils bezogen auf
den gewählten Bezugspunkt.
Nachdem Sie per Softkey die gewünschte Rohteilform gewählt
haben, leitet die TNC automatisch die Rohteil-Definition ein und
fragt die erforderlichen Rohteildaten ab:
Spindelachse Z - Ebene XY: Aktive Spindelachse eingeben. G17
ist als Voreinstellung hinterlegt, mit Taste
ENT übernehmen
Rohteil-Definition: Minimum X: Kleinste X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. 0, mit
Taste
ENT bestätigen
Rohteil-Definition: Minimum Y: Kleinste Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. 0, mit
Taste
ENT bestätigen
Rohteil-Definition: Minimum Z: Kleinste Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. -40, mit
Taste
ENT bestätigen
Rohteil-Definition: Maximum X: Größte X-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. 100, mit
Taste
ENT bestätigen
Rohteil-Definition: Maximum Y: Größte Y-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. 100, mit
Taste
ENT bestätigen
Rohteil-Definition: Maximum Z: Größte Z-Koordinate des
Rohteils bezogen auf den Bezugspunkt eingeben, z. B. 0, mit
Taste
ENT bestätigen: Die TNC beendet den Dialog
NC-Beispielsätze
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
Detaillierte Informationen zu diesem Thema
Rohteil definieren: Seite 103
