Schnittdatenrechner 4.5
4
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
147

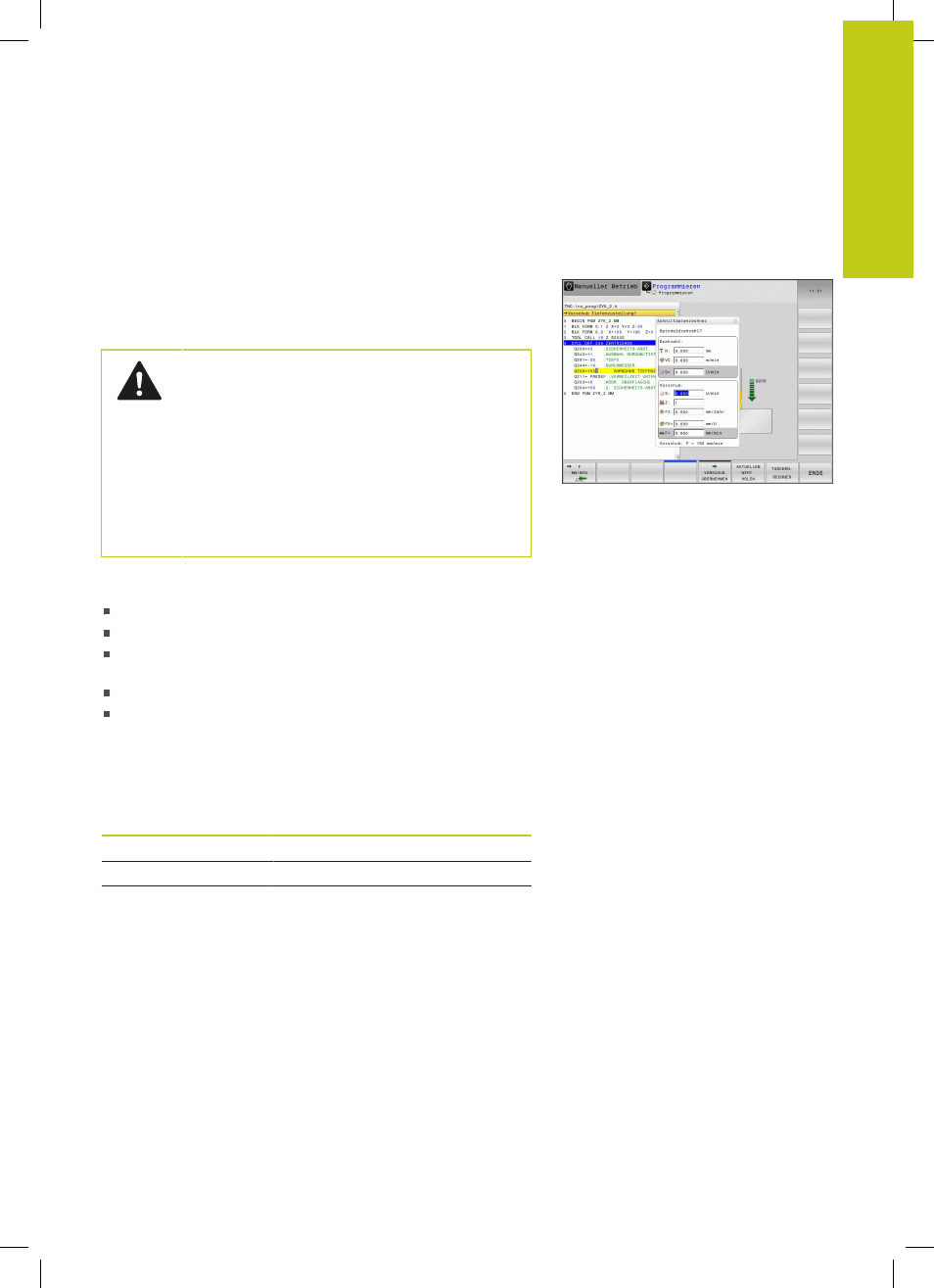

4.5 Schnittdatenrechner
Anwendung
Mit dem Schnittdatenrechner können Sie die Spindeldrehzahl
und den Vorschub für einen Bearbeitungsprozess berechnen. Die
berechneten Werte können Sie dann im NC-Programm in einen
geöffneten Vorschub- oder Drehzahl-Dialog übernehmen.
Mit dem Schnittdatenrechner können Sie keine
Schnittdatenberechnung im Drehbetrieb durchführen,
da sich die Vorschub- und Drehzahlangaben im
Drehbetrieb und im Fräsbetrieb unterscheiden.
Beim Drehen werden Vorschübe meist in Millimeter
pro Umdrehung (mm/U) definiert (
M136), der
Schnittdatenrechner berechnet Vorschübe aber
immer in Millimeter pro Minute (mm/min). Zudem
bezieht sich der Radius im Schnittdatenrechner auf
das Werkzeug, bei der Drehbearbeitung ist jedoch
der Werkstück-Durchmesser erforderlich.
Um den Schnittdatenrechner zu öffnen, drücken Sie den Softkey
SCHNITTDATENRECHNER. Die TNC zeigt den Softkey an, wenn Sie:
den Taschenrechner öffnen (Taste CALC)
das Dialogfeld für die Drehzahleingabe im T-Satz öffnen
das Dialogfeld zur Vorschubeingabe in Verfahrsätzen oder Zyklen
öffnen
einen Vorschub im Manuellen Betrieb eingeben (Softkey F)
eine Spindeldrehzahl im Manuellen Betrieb eingeben (Softkey S)
Abhängig davon, ob Sie eine Drehzahl oder einen Vorschub
berechnen, wird der Schnittdatenrechner mit unterschiedlichen
Eingabefeldern angezeigt:
Fenster zur Drehzahlberechnung:
Kennbuchstabe Bedeutung
R: Werkzeugradius (mm)
VC: Schnittgeschwindigkeit (m/min)
S= Ergebnis für Spindeldrehzahl (U/min)
