Programmieren: Konturen programmieren
6.6
Bahnbewegungen – Freie Kontur-Programmierung FK
6
246
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

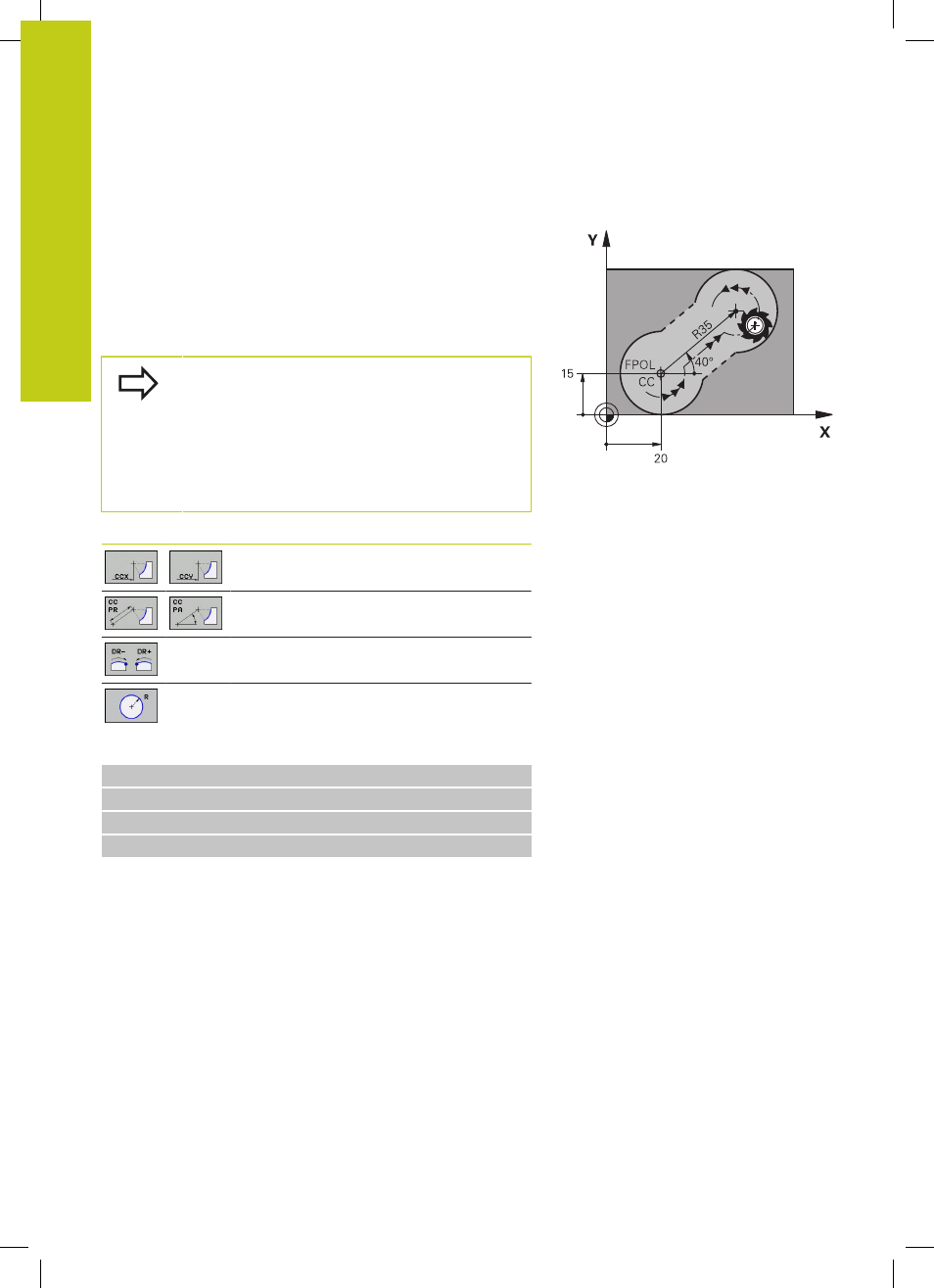

Kreismittelpunkt CC, Radius und Drehsinn im FC-/FCT-Satz
Für frei programmierte Kreisbahnen berechnet die TNC aus Ihren
Angaben einen Kreismittelpunkt. Damit können Sie auch mit der
FK-Programmierung einen Vollkreis in einem Satz programmieren.
Wenn Sie den Kreismittelpunkt in Polarkoordinaten definieren
wollen, müssen Sie den Pol anstelle mit
CC mit der Funktion FPOL
definieren. FPOL bleibt bis zum nächsten Satz mit
FPOL wirksam
und wird in rechtwinkligen Koordinaten festgelegt.
Ein konventionell programmierter oder ein
errechneter Kreismittelpunkt ist in einem neuen FK-
Abschnitt nicht mehr als Pol oder Kreismittelpunkt
wirksam: Wenn sich konventionell programmierte
Polarkoordinaten auf einen Pol beziehen, den Sie
zuvor in einem CC-Satz festgelegt haben, dann legen
Sie diesen Pol nach dem FK-Abschnitt erneut mit
einem CC-Satz fest.
Softkeys
Bekannte Angaben
Mittelpunkt in rechtwinkligen Koordinaten
Mittelpunkt in Polarkoordinaten
Drehsinn der Kreisbahn
Radius der Kreisbahn
NC-Beispielsätze
N10 FC CCX+20 CCY+15 DR+ R15
N20 FPOL X+20 Y+15
N30 FL AN+40
N40 FC DR+ R15 CCPR+35 CCPA+40
