Erste Schritte mit der TNC 640
1.3 Das erste Teil programmieren
1
58
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
Zyklenprogramm erstellen

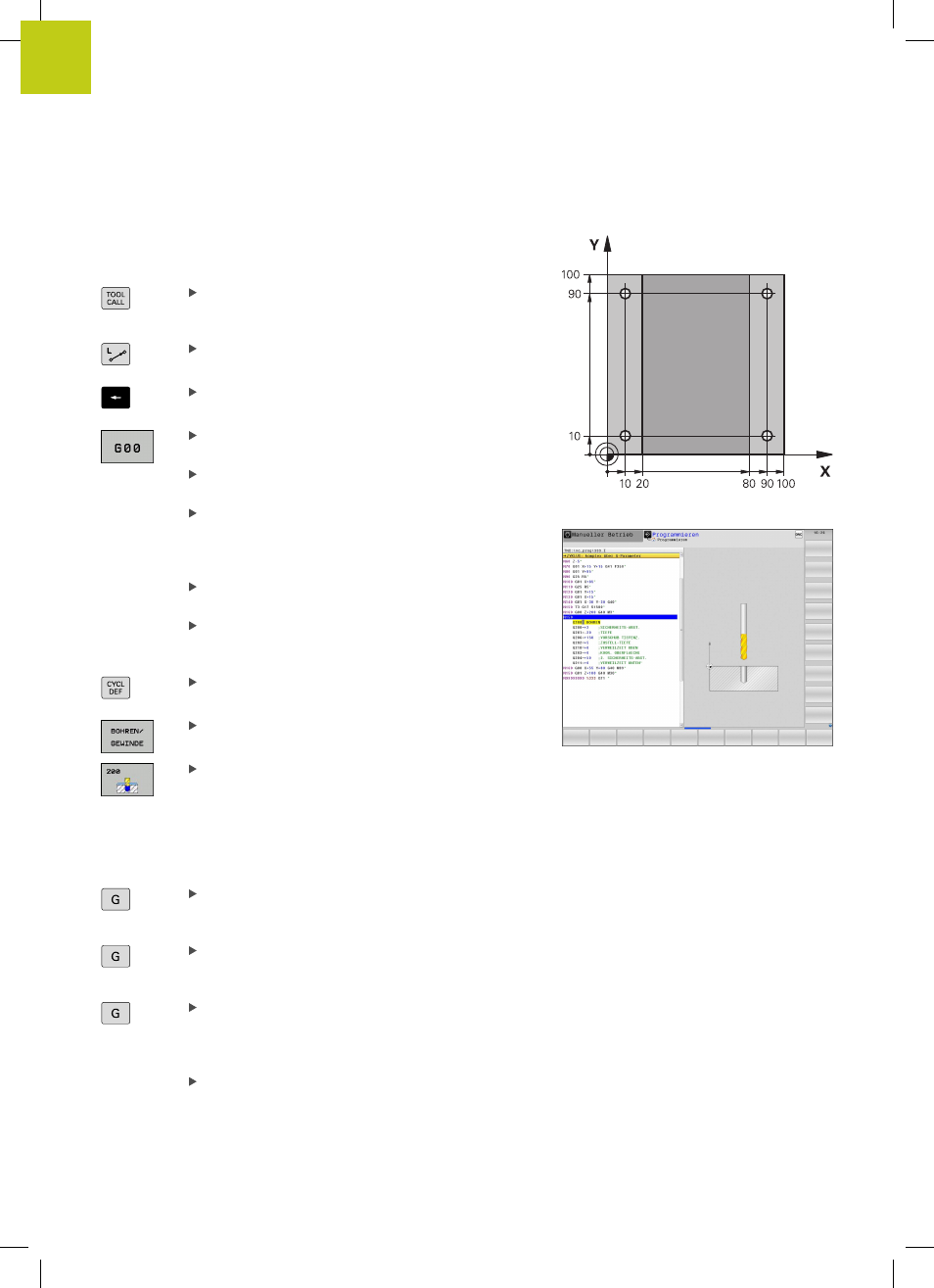

Die im Bild rechts dargestellten Bohrungen (Tiefe 20 mm)
sollen mit einem Standardbohrzyklus gefertigt werden. Die
Rohteildefinition haben Sie bereits erstellt.
Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der
Taste
ENT, Werkzeugachse nicht vergessen
Drücken Sie die Taste L zum Eröffnen eines
Programmsatzes für eine Geradenbewegung
Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
Wählen Sie den Softkey G00 für eine
Verfahrbewegung im Eilgang
Wählen Sie den Softkey
G90 für absolute
Maßangaben
Werkzeug freifahren: Drücken Sie die orange
Achstaste
Z, und geben Sie den Wert für die
anzufahrende Position ein, z. B. 250. Mit Taste
ENT bestätigen
Keine Radiuskorrektur aktivieren: Softkey
G40
drücken
Zusatz-Funktion M? Spindel und Kühlemittel
einschalten, z. B.
M13 mit Taste END bestätigen:
Die TNC speichert den eingegebenen Verfahrsatz
Zyklenmenü aufrufen
Bohrzyklen anzeigen
Standardbohrzyklus 200 wählen: Die TNC startet
den Dialog zur Zyklusdefinition. Geben Sie die von
der TNC abgefragten Parameter Schritt für Schritt
ein, Eingabe jeweils mit Taste
ENT bestätigen. Die
TNC zeigt im rechten Bildschirm zusätzlich eine
Grafik an, in der der jeweilige Zyklusparameter
dargestellt ist
0 eingeben, um erste Bohrposition anzufahren:
Koordinaten der Bohrposition eingeben, Zyklus
mit
M99 rufen
0 eingeben, um weitere Bohrposition anzufahren:
Koordinaten der jeweiligen Bohrpositionen
eingeben, Zyklus mit
M99 rufen
0 eingeben, um Werkzeug freizufahren: Drücken
Sie die orange Achstaste
Z, und geben Sie den
Wert für die anzufahrende Position ein, z. B. 250.
Mit Taste
ENT bestätigen
Zusatz-Funktion M? M2 für Programmende
eingeben, mit Taste
END bestätigen: Die TNC
speichert den eingegebenen Verfahrsatz
