Schneiden von Aluminium
Plasmagas: H35 und N
2
Sekundärgas: N
2
Lichtbogenstrom: 100 A
BEDIENUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 4-33
SCHNEIDEN
6/8/99
Testlauf Test-Vorströmungs- *
Durchflußraten % Durchflußraten % Lichtbogen Abstand Anfangshöhe
Plasma Sekundär Vorströmung Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke H35 N
2
N
2
N
2
H35 N
2
Kupplungtyp Werkstück* geschwindigkeit Lochstechen Verzögerung
(Zoll) (mm) (blau) (blau) (blau) (V) (mm) (m/min.) (mm) (Skala) (sek.)
1⁄4 6,4 30 30 60 60 45 45 145 4,0 2,5 6,0 0 0,1
3⁄8 9,5 149 4,0 1,8 6,0 0,5 0,2
1⁄2 12,7 155 4,0 1,1 6,0 1 0,3
Die Gaseinlaßdrücke für H35 und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
Die H35-Durchflußmenge muß 40 l/min bei Skalenendwert betragen.
* Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich. Siehe Abschnitt
6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.

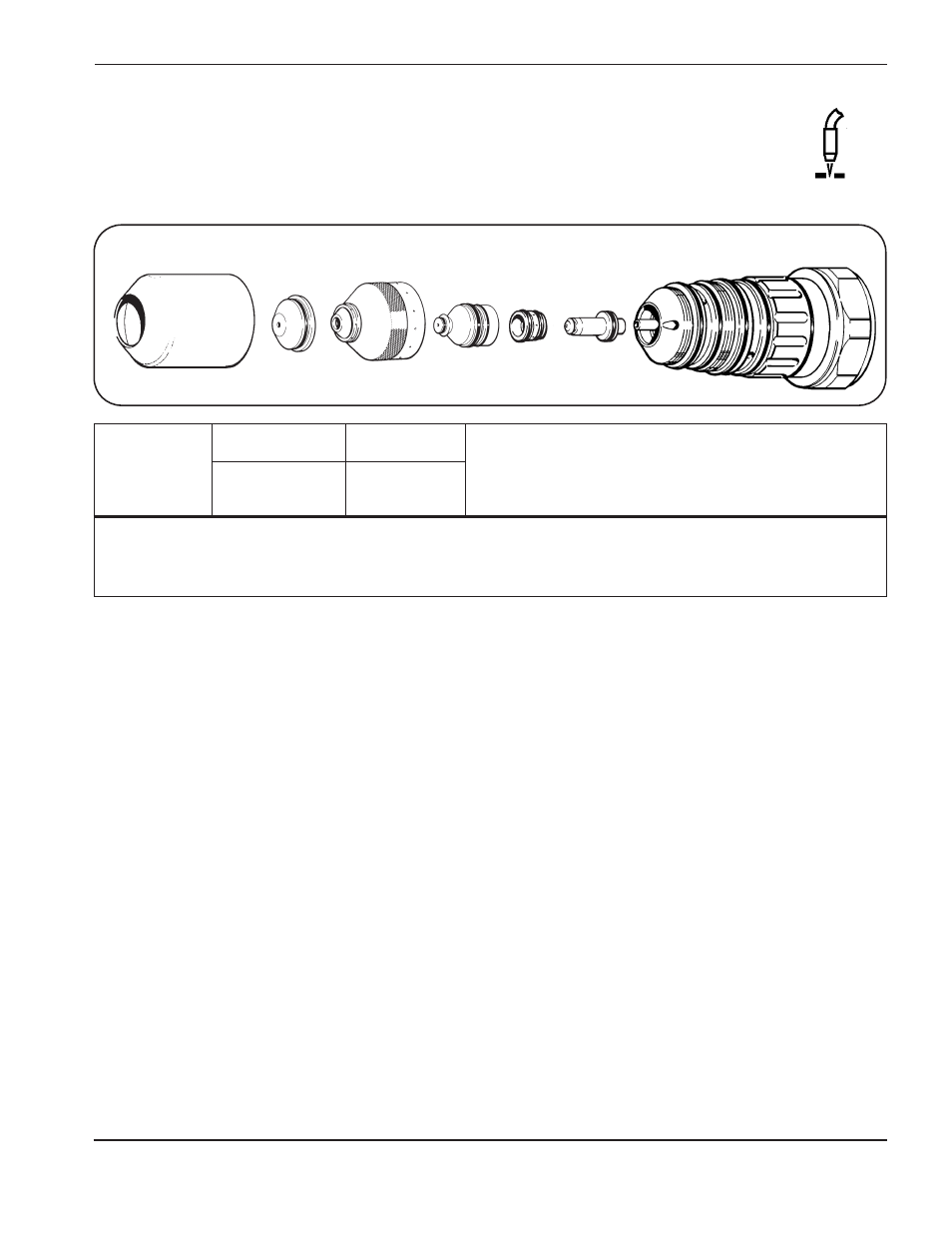

Schutzschild
120594 Düse
120591 Elektrode
120589
Brennerkappe
120592
Wirbelring
020590
Brenner PAC186
120349 Schutzkappe
020634/020687
