WARTUNG
HD3070
mit manueller Gaskonsole Betriebsanleitung
5-9
10/12/98
6. Spannung an der Stromverteiler-Baukarte 1XPCB2 messen. Eine Detailzeichnung der 1XPCB2 befindet sich in
Abb. 5-2. Siehe auch Verdrahtungsdiagramm 013-4-272 am Ende des Handbuches, falls erforderlich.
Sicherungen F1, F2 und F3 auf der Karte aufsuchen. Die Messungen zwischen jeder der Sicherungen und der
Gehäuseerdung sollten folgendes ergeben:
F1:
24 VAC
F2:
120 VAC
F3:
240 VAC
Sind sie spannungsfrei oder an einer oder mehreren Stellen unrichtig, Netzversorgung abschalten und Störung an
den Sicherungen und zugehörigen Sockelstiften, Anschlüssen und Verdrahtungen von 1XPCB2 zwischen dem
Stromverteiler-Baukartenanschluß REC1 und dem Sekundär-Transformator T1 suchen. Die Lage von T1 ist aus
Abb. 6-7 ersichtlich.
Hauptstromsicherungen F1, F2 und F3 gemäß Abb. 6-3 und die zugehörigen Kabel und Anschlüsse zwischen T1
und L1 sowie L2 (einschließlich Verbindungskarte) prüfen.
Jegliche defekten Komponenten reparieren bzw. austauschen.

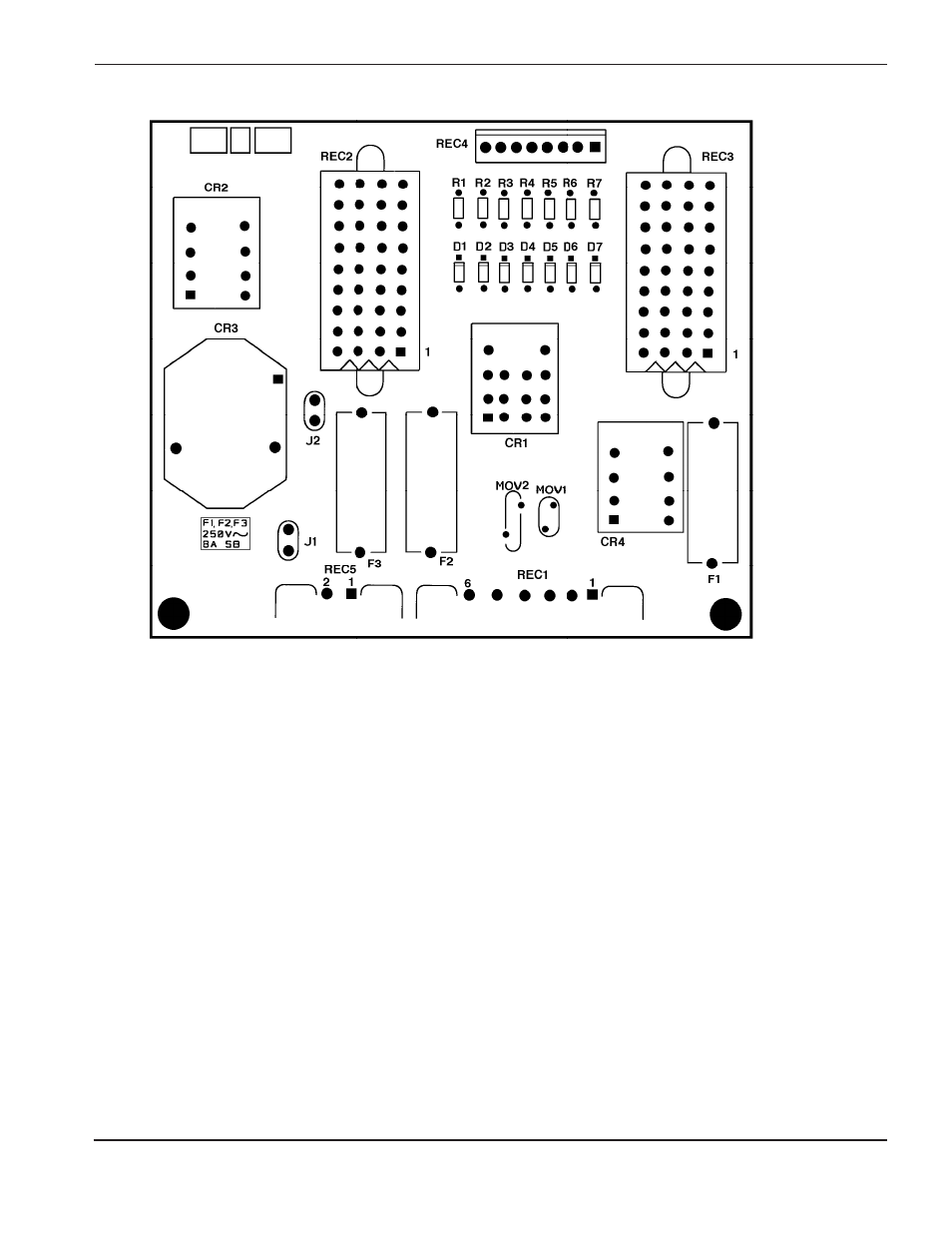

Abbildung 5-2
Stromverteiler-Baukarte 1XPCB2
ASSY NO REV SERIAL NO
POWER DISTRIBUTION
