INBETRIEBNAHME
3-20 HD3070 mit manueller Gaskonsole Betriebsanleitung
3/26/99
Teile-Nr. Länge
023924 4 ft (1,2 m)
023569 15 ft (4,6 m)
023526 25 ft (7,6 m)
023527 50 ft (15 m)
023528 75 ft (23 m)
023529 100 ft (30,5m)
023730 115 ft (35 m)
023746 125 ft (38 m)
Teile-Nr. Länge
023925 4 ft (1,2 m)
023530 15 ft (4,6 m)
023531 25 ft (7,6 m)
023532 50 ft (15 m)
023533 75 ft (23 m)
023534 100 ft (30,5 m)
023731 115 ft (35 m)
023747 125 ft (38 m)
Teile-Nr. Länge
024421 4 ft (1,2 m)
024290 15 ft (4,6 m)
024291 25 ft (7,6 m)
024263 50 ft (15 m)
024264 75 ft (23 m)
024265 100 ft (30,5 m)
024385 115 ft (35 m)
024396 125 ft (38 m)
024459 150 ft (46 m)

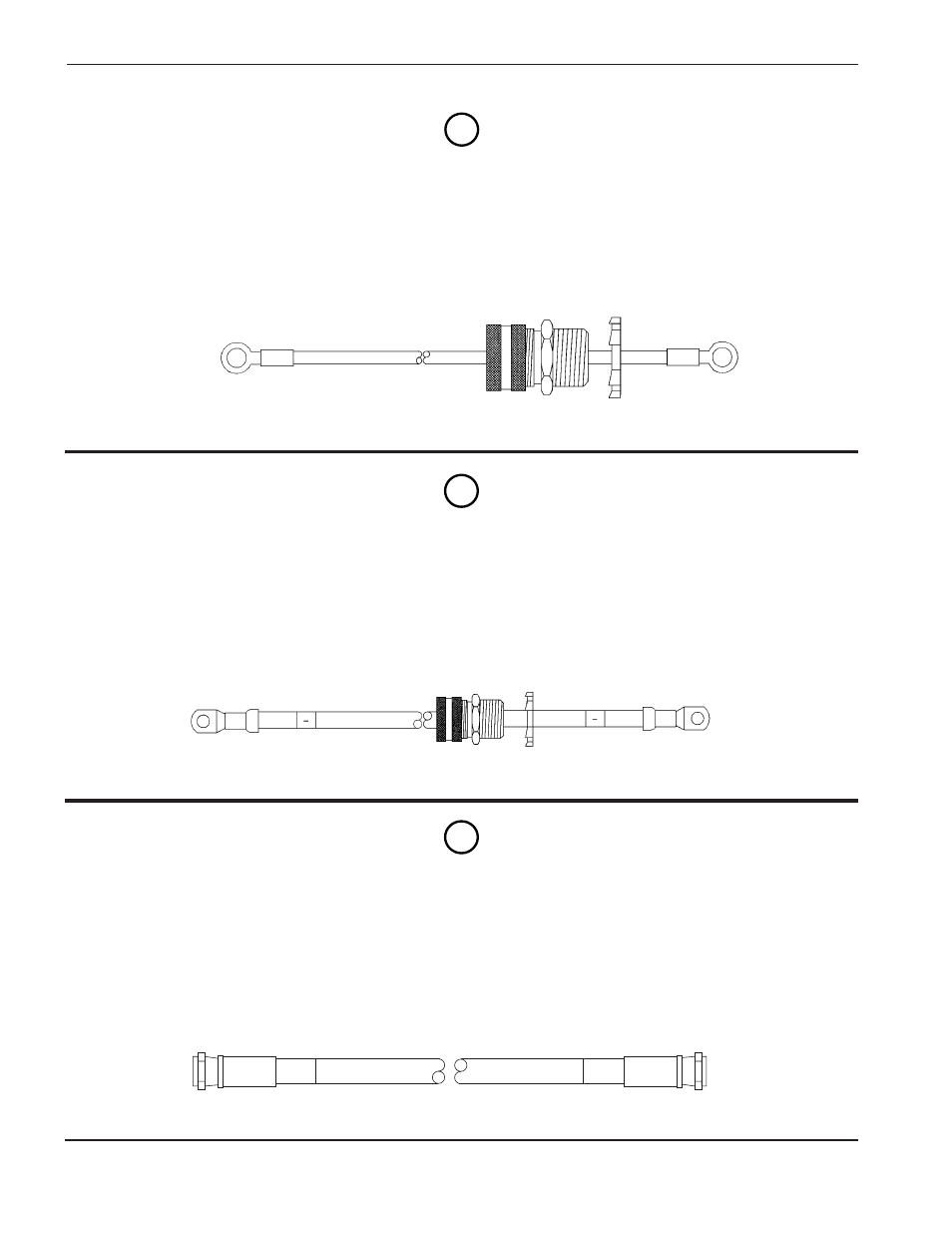

Hochfrequenz-Konsole Stromquelle
Abbildung 3-10 Pilot-Lichtbogen-Leitung (+)
Hochfrequenz-Konsole Stromquelle
Abbildung 3-11 Negativ-Leitung (-)
Abbildung 3-12 Kühlmittel-Zufuhrschlauch
Hochfrequenz-Konsole Stromquelle
grün grün
1
2
3
