WARTUNG

HD3070

mit manueller Gaskonsole Betriebsanleitung

5-17

6/8/99

5. GASDRUCK-(GAS

PRESSURE)-LED ist
erloschen:

5.1. Plasma- bzw. Sekundärgas-Eingangsdruck ist zu niedrig.

Diese LED leuchtet nur, wenn die Plasma- und Sekundärgas-
Eingangsdrücke über 5,5 bar liegen.

• Überprüfen, ob Plasma- und Sekundärgas-Eingangsdrücke

8,2 bar haben.

Problem

Mögliche Ursachen und Lösungen

6. KÜHLMITTEL-TEMPERATUR-

(COOLANT TEMP)-LED ist
erloschen:

6.1. Kühlmittel ist zu heiß.

Diese LED leuchtet nur, wenn der Temperaturschalter TS2 eine
Kühlmittel-temperatur von weniger als 71 °C im Tank abtastet.

• Überprüfen, ob das Wasser-Kühlmittel mehr als 71 °C hat.

Wenn die Temperatur bei über 71 °C liegt, ist die LED
erloschen – warten, bis die Anlage abgekühlt ist.

• PL24 (an der Rückseite der Stromversorgung beim

Kühlmitteltank) von REC24 trennen und prüfen, ob TS2 offen
ist. TS2 ist normalerweise geschlossen und öffnet, wenn eine
Temperatur von über 71 °C erreicht wird.

• Unter Verwendung des Verdrahtungsdiagramms 013-4-272 die

Sockelstifte, Verdrahtungen und Anschlüsse von PL24 nach
REC3 auf 1XPCB2 überprüfen.

• Überprüfen, ob die Kühlungslüfter M4 und M5 einwandfrei

arbeiten. Sicherstellen, daß Wärmeaustauscher-Luftstrom
nicht behindert wird.

Jegliche schadhaften Komponenten reparieren bzw. ersetzen.

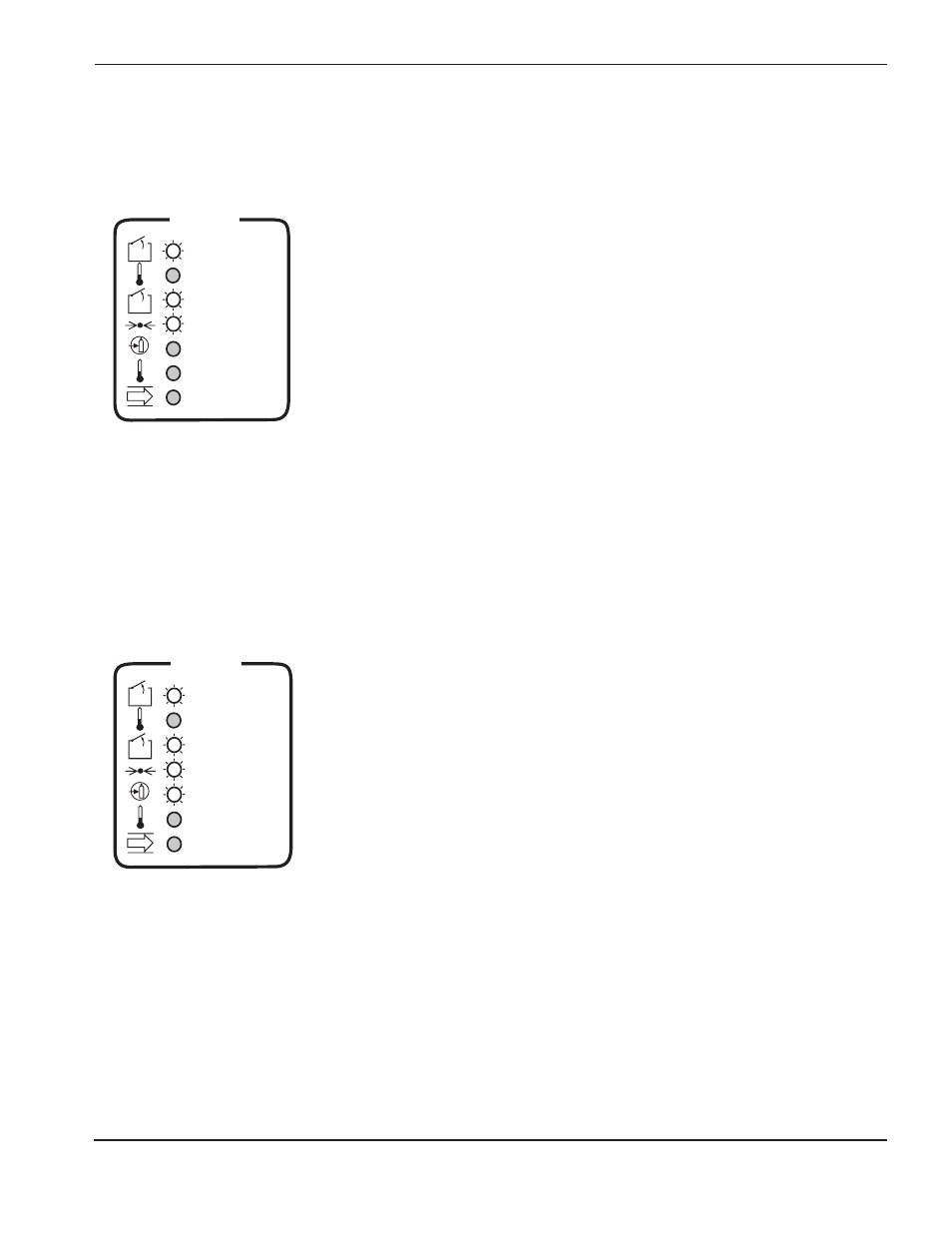

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.05
