INBETRIEBNAHME
HD3070
mit manueller Gaskonsole Betriebsanleitung
3-31
12/17/99

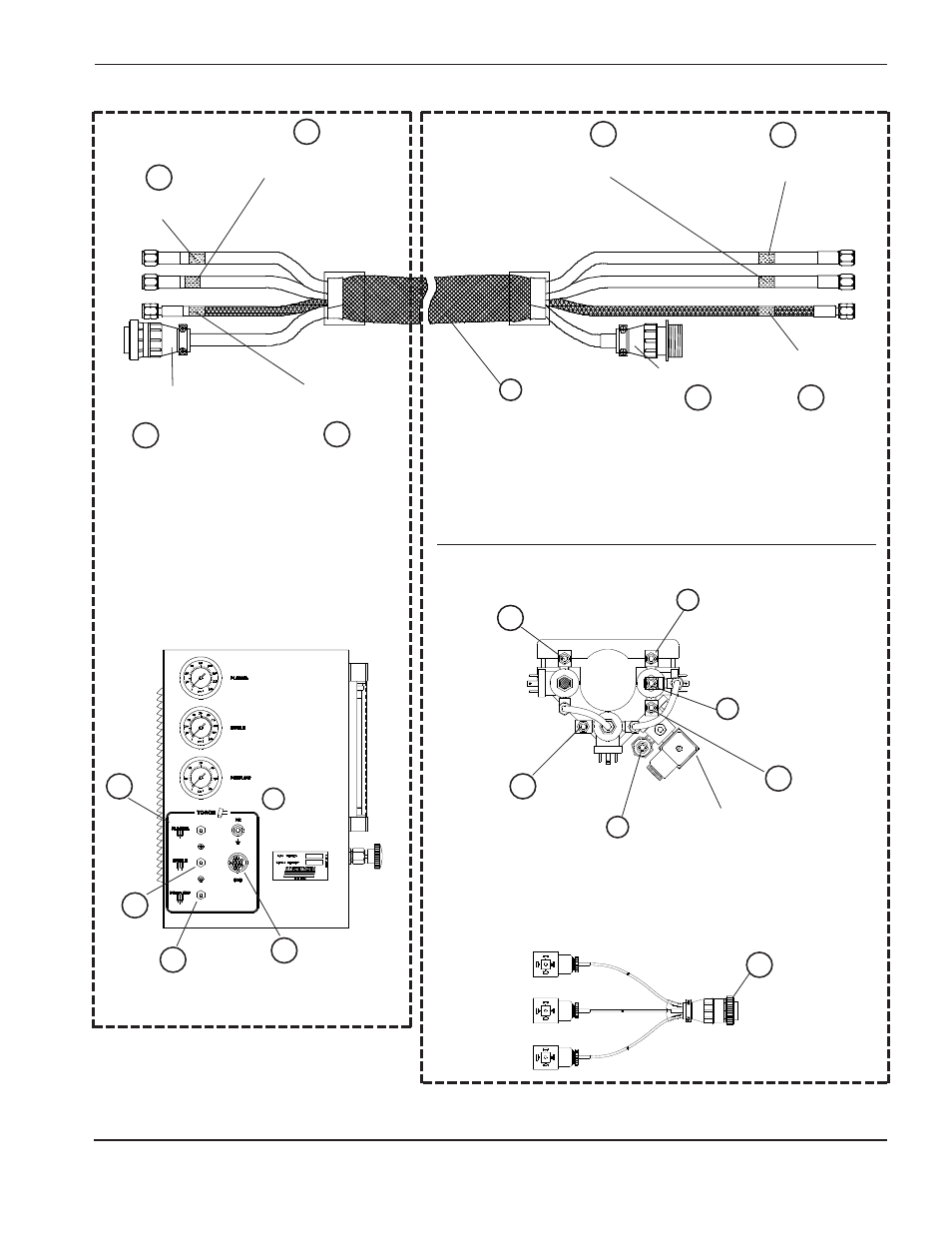

Abbildung 3-24
Verbindungen zwischen Gaskonsole und Abschalt-Ventil-Baugruppe
Sekundärgasschlauch
(grünes Band)
Steuerkabel
3X3
Plasmagasschlauch
(blaues Band)
Vorströmungs-Gasschlauch
(rotes Band)
Sekundärgasschlauch
(grünes Band)
Vorströmungs-
Gasschlauch (rotes Band)
Plasmagasschlauch
(blaues Band)
Gasschlauchpaket
Teile-Nr.
Länge
128175
15 ft (4,6 m)
128176
20 ft (6,1 m)
128177
25 ft (7,6 m)
128178
30 ft (9,1 m)
128179
35 ft (10,6 m)
Teile-Nr.
Länge
128180
40 ft (12,2 m)
128181
50 ft (15,2 m)
128182
75 ft (23 m)
128183
100 ft (3,5 m)
Gaskonsole
* Diese Positionen bleiben unberücksichtigt, wenn die Anlage ohne
Rückschlag-Sonderausstattung bestellt wurde
SV16
SV15
SV14
Off-Valve Cable
*Rückschlagschlauch
Abb. 3-23
Plasmagasschlauch
Abb. 3-23 + 3-27
SV14
SV16
SV15
Sekundärgas-
schlauch
Abb. 3-23
und 3-26
*Rückschlag-Solenoid
(End user 120 VAC required.)
Abschalt-Ventil-Baugruppe
13B
13C
13D
13A
13
13D
13B
13C
13A
14
15
16
13D
13A
13
Steuerkabel
4X1
13B
13C
13B
13C
13D
13A
