INBETRIEBNAHME
HD3070 mit manueller Gaskonsole Betriebsanleitung 3-25
10/12/98
Anschlüsse zwischen Stromquelle, Maschinen-Interface, Timer-Zähler und Fernsteuerung für
Schneidstrom (Abb. 3-19)
Timer-Zähler-Steuerkabel (Abb. 3-20)
1. Kabelstecker mit der Markierung 1x6 an die Steckdose mit der Markierung 1x6 an der Rückseite der
Stromquelle anschließen.
2. Das andere Ende des Kabels an der Rückseite des Maschinen-Interface oder an die Steckdose mit der
Markierung 5x1 an der Rückseite des Timers-Zählers anschließen (Abb. 3-8).
Maschinen-Interface-Steuerkabel (Abb. 3-21)
1. Kabelstecker mit der Markierung 1x1 an die Steckdose mit der Markierung 1x1 an der Rückseite der
Stromquelle anschließen.
2. Das andere Ende des Kabels an das Maschinen-Interface anschließen (Abb. 3-8).
Maschinen-Interface-Strom-Sollwert-Kabel (Abb. 3-22)
Dieses Kabel nur anschließen, wenn externer Stromeinstell-Betrieb von der CNC-Steuerung oder der
Fernsteuerung für Schneidstrom aus erfolgt.
1. Kabelstecker mit der Markierung 1x2 an die Steckdose mit der Markierung 1x2 an der Rückseite der
Stromquelle anschließen.
2. Das andere Ende des Kabels an das Maschinen-Interface oder der Steckdose mit der Markierung 1x2 an der
Rückseite der Fernsteuerung für Schneidstrom anschließen (Abb. 3-8).
11
10
9
1x6
Maschinen-Interface/
Timer-Zähler-Steuerkabel
Der elektromagnetische
Interferenzfilter wird nur
bei den 220/380/415 V-CE-
Einheiten verwendet.

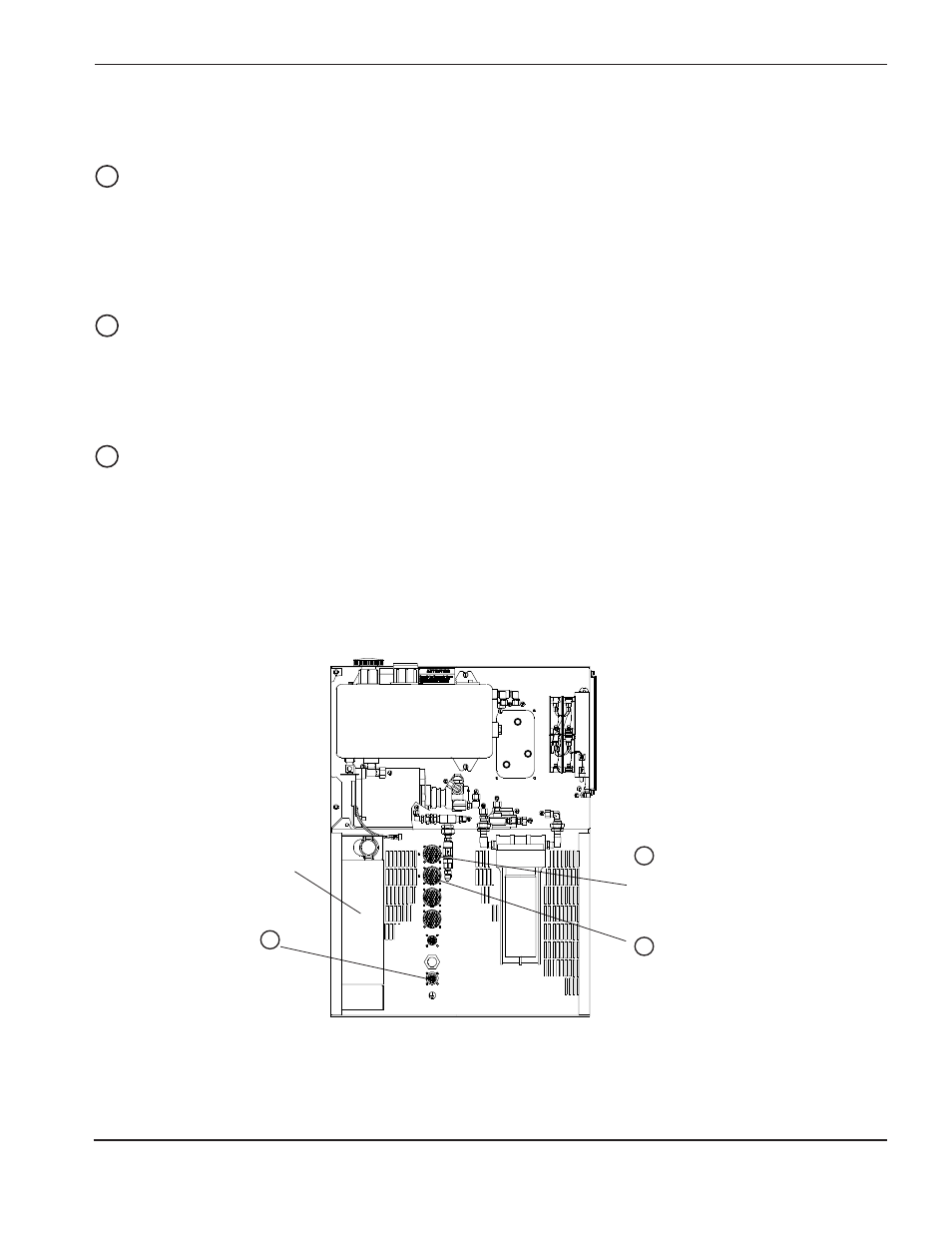

Abbildung 3-19 Anschlüsse zwischen Stromquelle, Maschinen-Interface, Timer-Zähler und Fernsteuerung
für Schneidstrom
1X1
Maschinen-Interface-
Steuerkabel
10
1X2
Maschinen-Interface/
Fernsteuerung für
Schneidstrom-Strom-
Sollwert-Kabel
11
9
