ERSATZTEILLISTE
6-24 HD3070 mit manueller Gaskonsole Betriebsanleitung
17
45°-Brenner-Schnellkupplungs-Baugruppe, Montagemuffe und Brenner-
Lüftungsschlauch
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
1 028840 Assy, 45° torch quick disconnect 1
2 120256 Sleeve, mounting 1
3 024485 Assembly, torch vent hose 1
Gerade Brenner-Schnellkupplungs-Baugruppe, Montagemuffe, Distanzstück
und Brenner-Lüftungsschlauch
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
1 028855 Assembly, straight torch quick disconnect 1
2 020688 Sleeve, mounting 1
3 120317 Spacer, 2" ID/2-1/4" OD (for mounting off-valve to sleeve) 1
4 024485 Assembly, torch vent hose 1

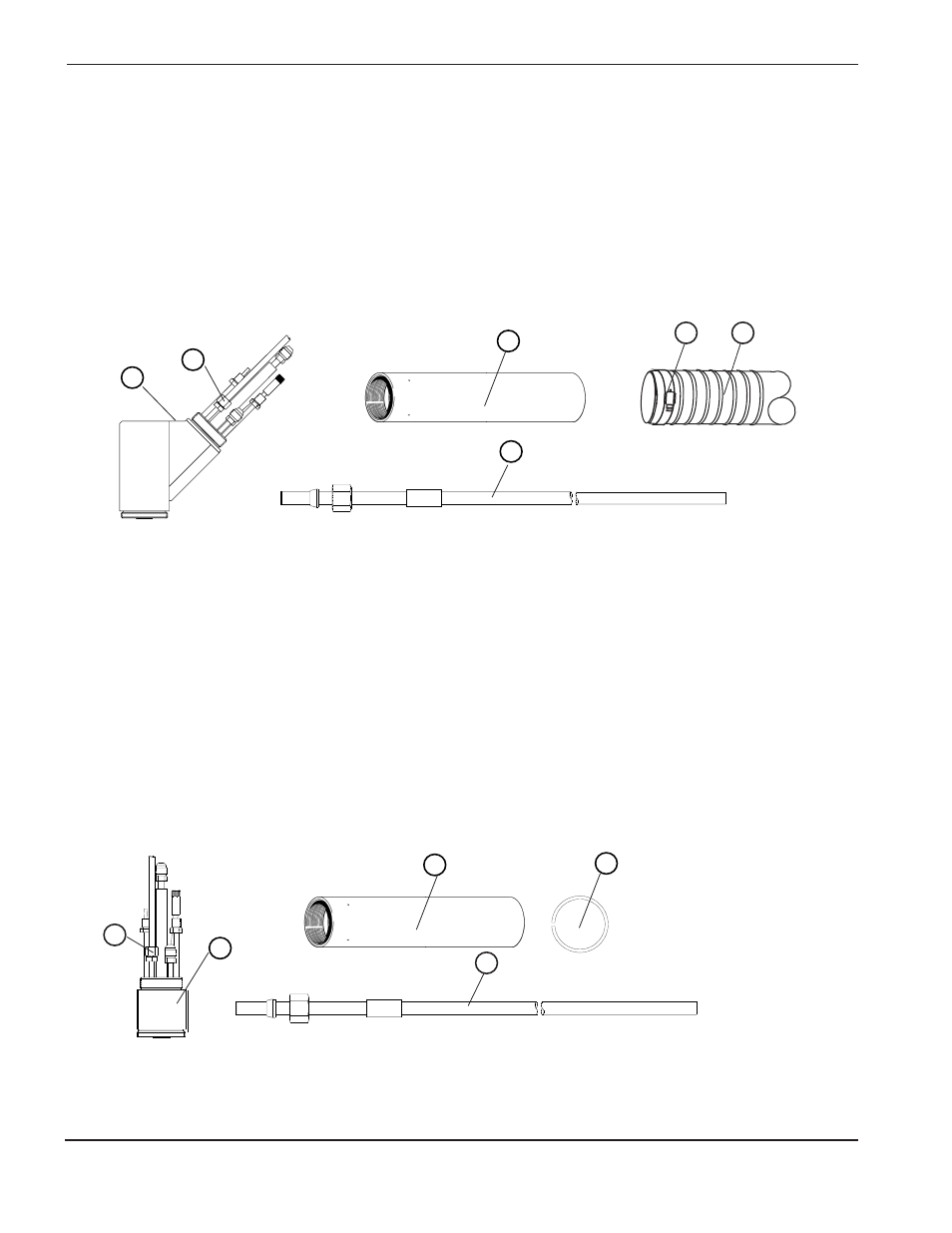

Abbildung 6-15 45°-Brenner-Schnellkupplungs-Baugruppe, Montagemuffe
und Brenner-Lüftungsschlauch
Abbildung 6-16 Gerade Brenner-Schnellkupplungs-Baugruppe, Montagemuffe,
Distanzstück und Brenner-Lüftungsschlauch
1
2
3
3
4 5
1
2 3
4
4
