ANHANG B
b-4
HD3070
mit manueller Gaskonsole Betriebsanleitung
10/12/98
Timer-Zähler-Verdrahtung
Siehe Abbildung b-3 bezüglich der Timer-Zähler-Verdrahtung zwischen Steckverbindung 5x1 und dem ERROR
(Fehler)-Zähler, Messer für die abgelaufene Lichtbogenzeit (ARC TIME) und den STARTS-Zähler.
YEL
=
GELB
BLK
=
SCHWARZ
BLU
=
BLAU
WHT
=
WEISS

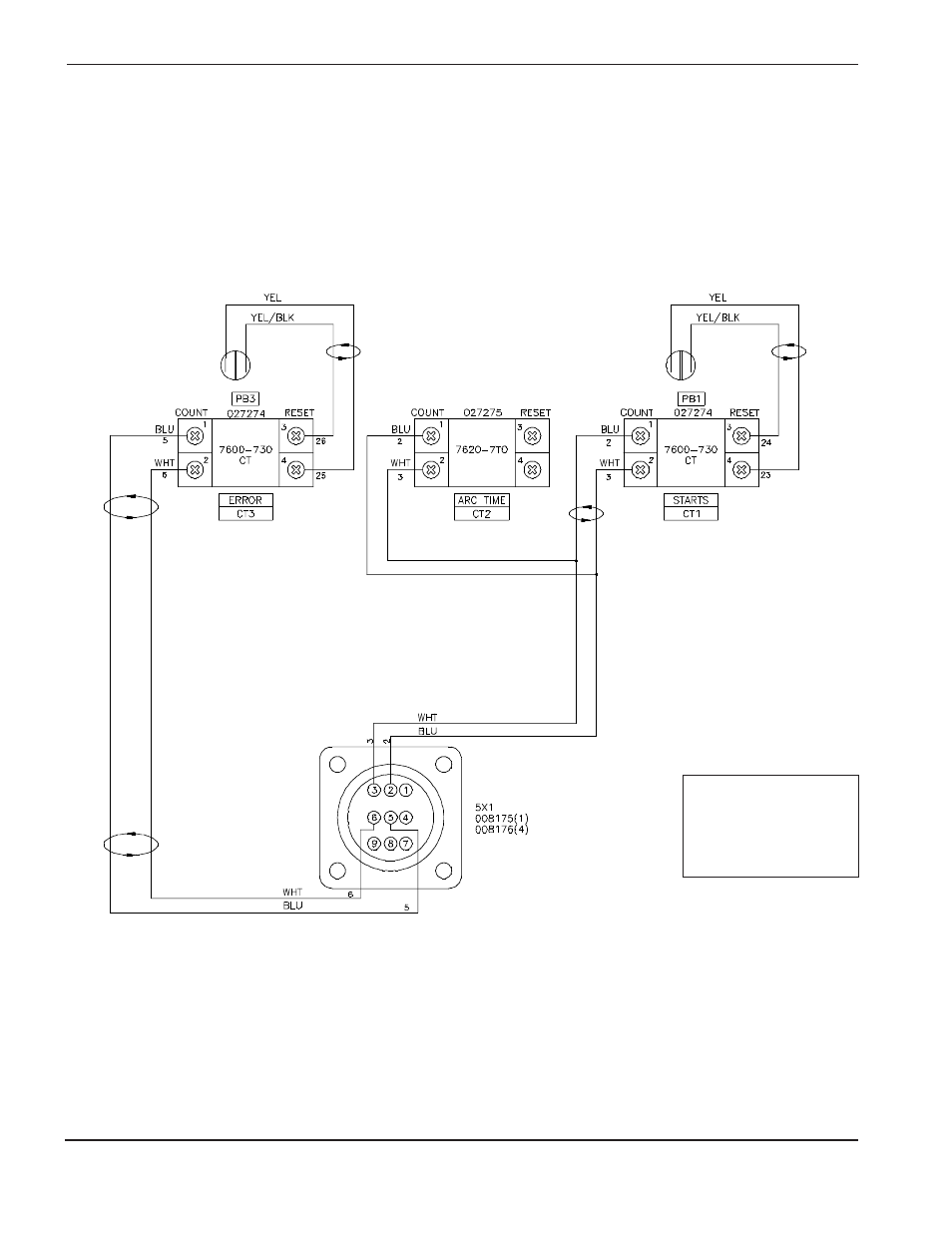

Abbildung b-3
Timer-Zähler interne Verdrahtung
