Anschluß des Netzkabels
Nachdem die Stromquelle und der Hauptschalter plaziert wurden, wird das Netzkabel zunächst an der Stromquelle
und dann am Hauptschalter angeschlossen.
Stromquelle
Zum Anschluß des Netzkabels an eine 220/380/415 V-Stromquelle siehe Anhang D. Bei
anderen Stromquellen-Spannungen ist das nachfolgend beschriebene Verfahren zu
verwenden.
1. Das Netzkabel durch die Zugentlastung im unteren rechten Teil der Rückseite führen. Die Netzkabelleitungen an
TB1 auf der rechten Seite der hinteren Mittelplatte anschließen (Abb. 3-4).
2. Die Netzleitungen an den Polen L1 (U), L2 (V) und L3 (W) von TB1 anschließen. Sicherstellen, daß alle
elektrischen Anschlüsse fest sind, um Überhitzung zu vermeiden.
3. Schutzleiterkabel an die Bodenschraube anschließen.
Netzspannungs-Trennschalter
Der Anschluss des Netzkabels an den Trennschalter muss den nationalen und örtlichen Elektrizitäts-Richtlinien
entsprechen. Diese Arbeiten dürfen nur von qualifiziertem, lizensiertem Personal ausgeführt werden.
INBETRIEBNAHME
3-10 HD3070 mit manueller Gaskonsole Betriebsanleitung
10/12/98

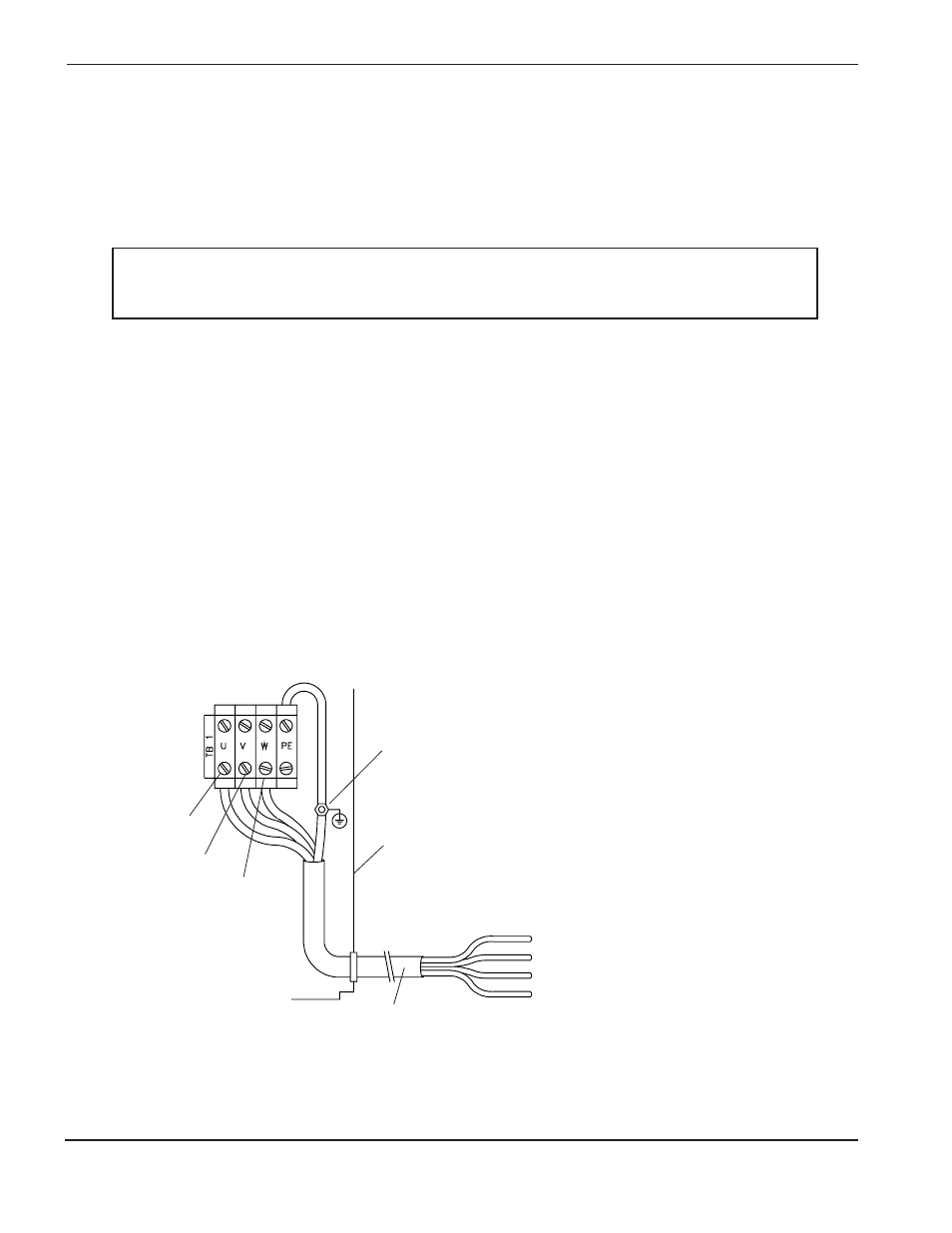

Abbildung 3-4 Anschluß des Netzkabels an der Stromquelle
Netzkabel
Bodenschraube
(PE)
Stromquelle
TB1
L1
(U)
L2
(V)
L3
(W)
Erdung
L1 (U)
L2 (V)
L3 (W)
An Netzspannungs-
Hauptschalter anschließen.
