INBETRIEBNAHME
HD3070 mit manueller Gaskonsole Betriebsanleitung 3-23
10/12/98
Teile-Nr. Länge
023673 6 ft (1,8 m)
023558 10 ft (3 m)
023472 25 ft (7,6 m)
023556 50 ft (15 m)
023557 75 ft (23 m)
023760 100 ft (30,5 m)
023744 125 ft (38 m)
023733 150 ft (45,6 m)

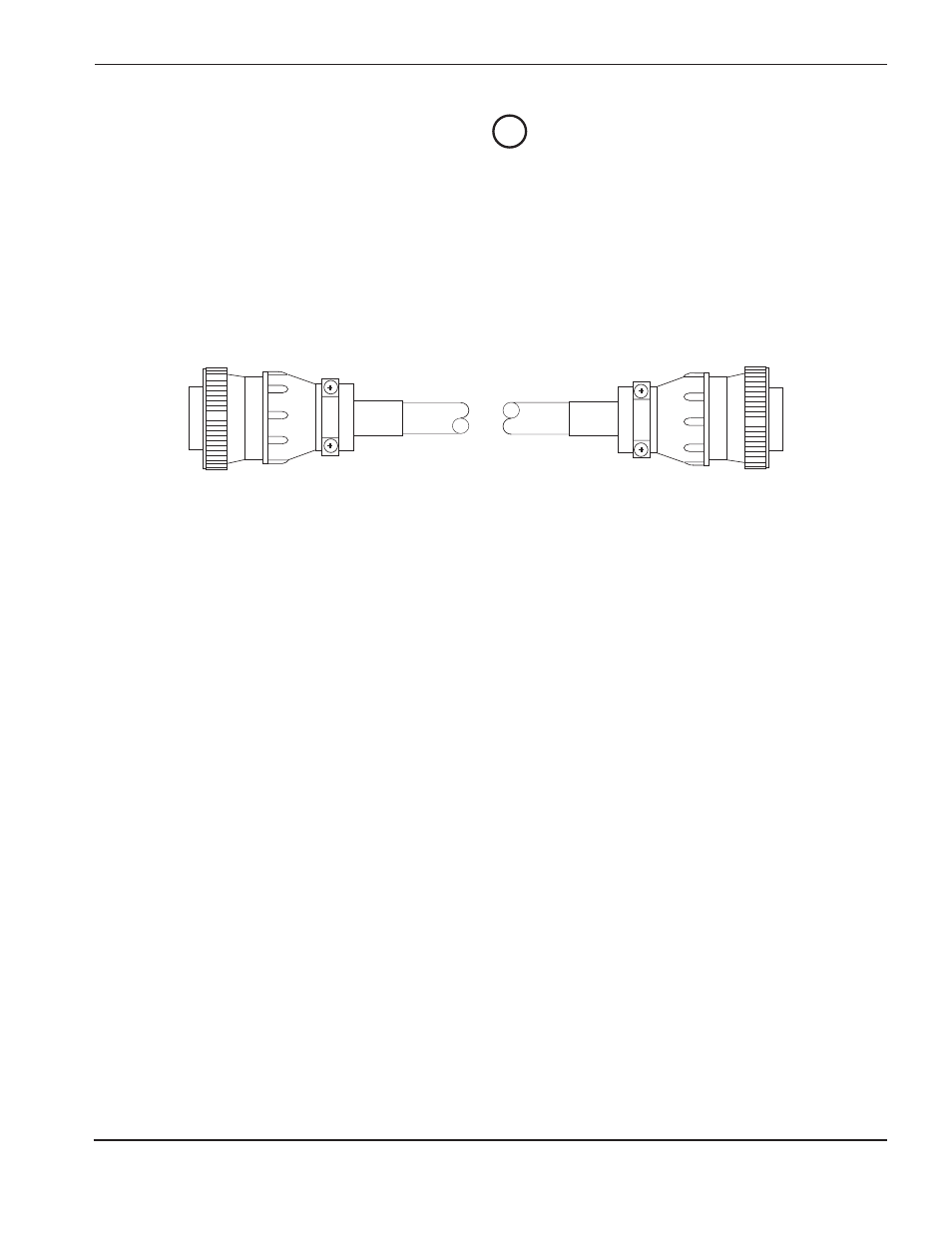

Abbildung 3-17 Gaskonsolen-Kabel
BELEGUNGSLISTE
SIGNAL STECKER 1x4 FARBE STECKER 3x1
Reserve-Ventil Nr. 1 14 schwarz 14
15 grün 15
Abschirmung 9 Abschirmung 9
Sekundär Betrieb 12 schwarz 12
13 gelb 13
Abschirmung 7 Abschirmung 7
Luft und CH
4
23 schwarz 23
24 blau 24
Abschirmung 29 Abschirmung 29
Sekundär Vorströmung 10 schwarz 10
11 orange 11
Abschirmung 5 Abschirmung 5
H35 und N
2
25 schwarz 25
26 weiß 26
Abschirmung 31 Abschirmung 31
Plasma ein/aus 1 schwarz 1
2 braun 2
Abschirmung 6 Abschirmung 6
O
2
und N
2
27 rot 27
28 braun 28
Abschirmung 33 Abschirmung 33
nicht belegt 3 schwarz 3
4 rot 4
Abschirmung 8 Abschirmung 8
Gasanlagenstrom 36 rot 36
37 braun 37
Abschirmung 32 Abschirmung 32
nicht belegt 34 schwarz 34
35 rot 35
Abschirmung 30 Abschirmung 30
Code nicht belegt nicht belegt 16
1X4 3X1
Stromquelle Gaskonsole
7
