Sekundär-
gasschlauch
Abb. 3-24 +
3-26
INBETRIEBNAHME
HD3070
mit manueller Gaskonsole Betriebsanleitung
3-29
12/17/99
GREEN
GREEN
RED
RED

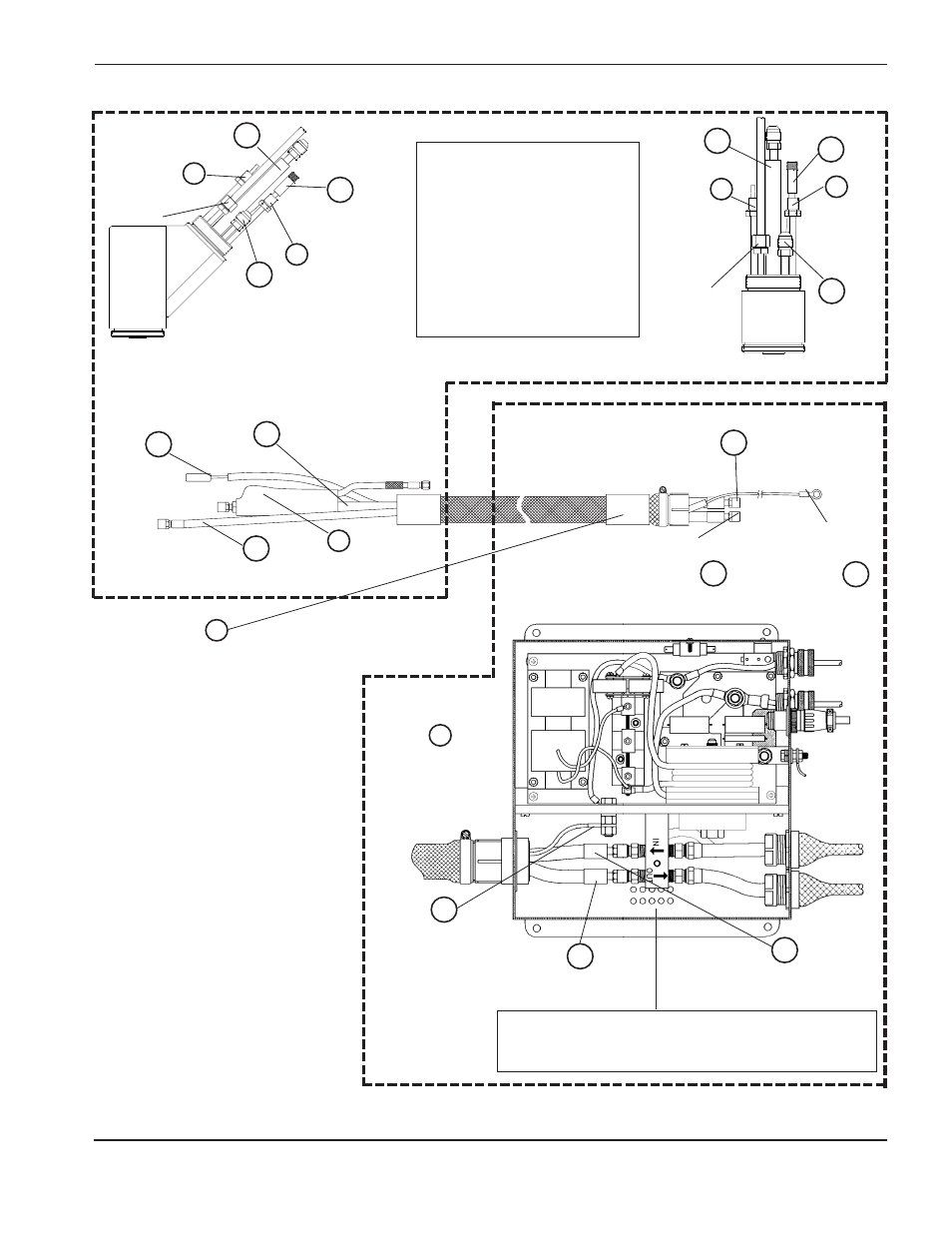

Abbildung 3-23
Verbindungen zwischen Hochfrequenz-Konsole und Brenner-Schnellkupplung
Plasma-
gasschlauch
Abb. 3-24 +
3-27
Plasma-
gasschlauch
Abb. 3-24 +
3-27
Sekundär-
gasschlauch
Abb. 3-24 +
3-26
Torch Vent
Hose
45° Schnellkupplung
Gerade Schnellkupplung
Hochfrequenz-Konsole
Pilotlichtbogen-
Leitung (+)
Pilotlichtbogen-
Leitung (+)
*Rückschlag-
Schlauch
(installiert)
Abb. 3-24 und
3-25
Kühlmittel-
Zufuhrschlauch/
Stromleitung (-)
grünes Band
Kühlmittel-
Zufuhrschlauch/
Stromleitung (-)
(grünes Band)
Kühlmittel-
Rücklaufschlauch
(rotes Band, an diesem
Ende nicht gezeigt)
Brenner-Schlauchpaket
mit Rückstoß-Sonderausstattung
(abgebildet)
Brenner-
Schlauchpaket
Pilotlichtbogen-
Leitung (+)
Kühlmittel-Rücklaufschlauch
(rotes Band)
Teile-Nr.
Länge
028866
15 ft (4,6 m)
028807
19.7 (6 m)
028867
20 ft (6,1 m)
028868
25 ft (7,6 m)
028869
30 ft (9,1)
028695
35 ft (10,6)
028870
40 ft (12,2)
128001
50 ft (15,2 m)
128083
75 ft (23 m)
128084
100 ft (30,5 m)
Brenner-Schlauchpaket
ohne Rückstoß-Sonderausstattung
(nicht abgebildet)
Teile-Nr.
Länge
028498
15 ft (4,6 m)
028499
20 ft (6,1 m)
028500
25 ft (7,6 m)
028501
30 ft (9,1 m)
028502
35 ft (10,6 m)
028503
40 ft (12,2 m)
128132
50 ft (15,2 m)
128133
75 ft (23 m)
128134
100 ft (30,5 m)
Kühlmittel-Rücklaufschlauch
(rotes Band)
Kühlmittel-Zufuhrschlauch/
Stromleitung (-) (grünes Band)
VORSICHT!
Sechskant-Anschlußstücke an
der Schnellkupplung festhalten.
Nicht drehen. Die Verrohrung
kann sonst brechen. Zur
Installation und um Ausbau der
Schläuche und Leitungen nur
die Anschlußstücke an den
Schläuchen und Leitungen
drehen.
Vorsicht
Der Schaumstoffblock zur Unterstützung des Kathodenblocks
während des Transports ist zu entfernen, damit die Kühlwasser-
Rücklaufschlauch-Anschlüsse vorgenommen werden können.
Brenner-
Lüftungs-
schlauch
12B
12C
12A
12B
12C
12A
12
12
12B
12C
12A
14
12B
12C
12A
15
16
12B
12C
12A
15
16
