INBETRIEBNAHME
3-24 HD3070 mit manueller Gaskonsole Betriebsanleitung
12/3/98
Teile-Nr. Länge
023927 10 ft (3 m)
023672 25 ft (7,6 m)
023928 50 ft (15 m)
023929 75 ft (23 m)
023930 100 ft (30,5 m)
023931 125 ft (38 m)
023932 150 ft (45,6 m)

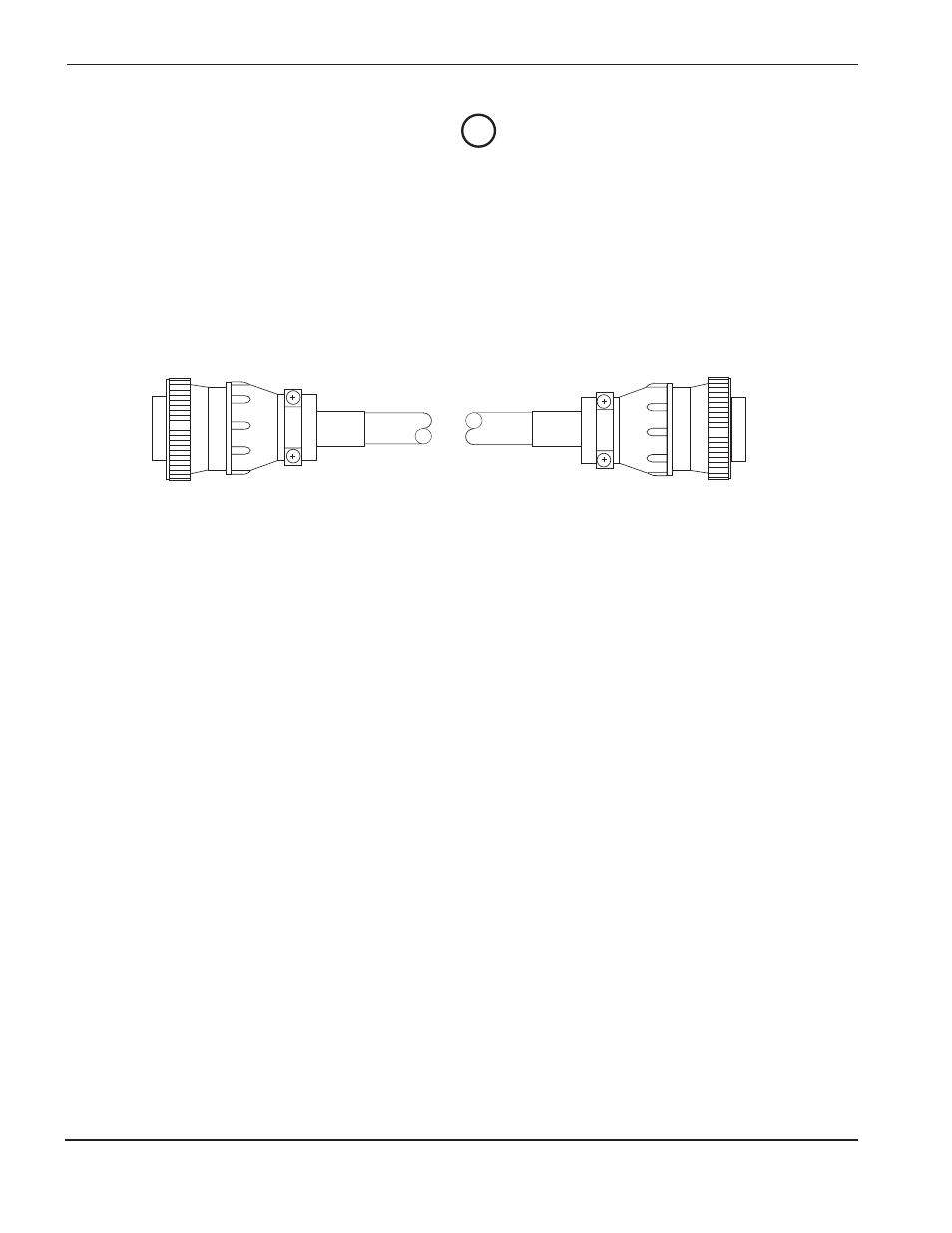

Abbildung 3-18 Gaskonsolen-Steuerkabel
BELEGUNGSLISTE
SIGNAL STECKER 1x3 FARBE STECKER 3x2
LED Gleichstrom ein 23 weiß 23
24 schwarz 24
Abschirmung 19 Abschirmung getrennt u. Code
O
2
Plasma-Anwahl 21 blau 21
22 schwarz 22
Abschirmung 17 Abschirmung getrennt u. Code
Test Vorströmung 12 gelb 12
13 schwarz 13
Abschirmung 7 Abschirmung getrennt u. Code
Testlauf 14 grün 14
15 schwarz 15
Abschirmung 9 Abschirmung getrennt u. Code
H35 und N
2
Plasma-Anwahl 10 rot 10
11 braun 11
Abschirmung 5 Abschirmung getrennt u. Code
Steckverbindung 3 schwarz 3
4 rot 4
Abschirmung 8 Abschirmung getrennt u. Code
Gasdruck 1 grau nicht belegt
2 grau nicht belegt
1X3 3X2
Stromquelle Gaskonsole
