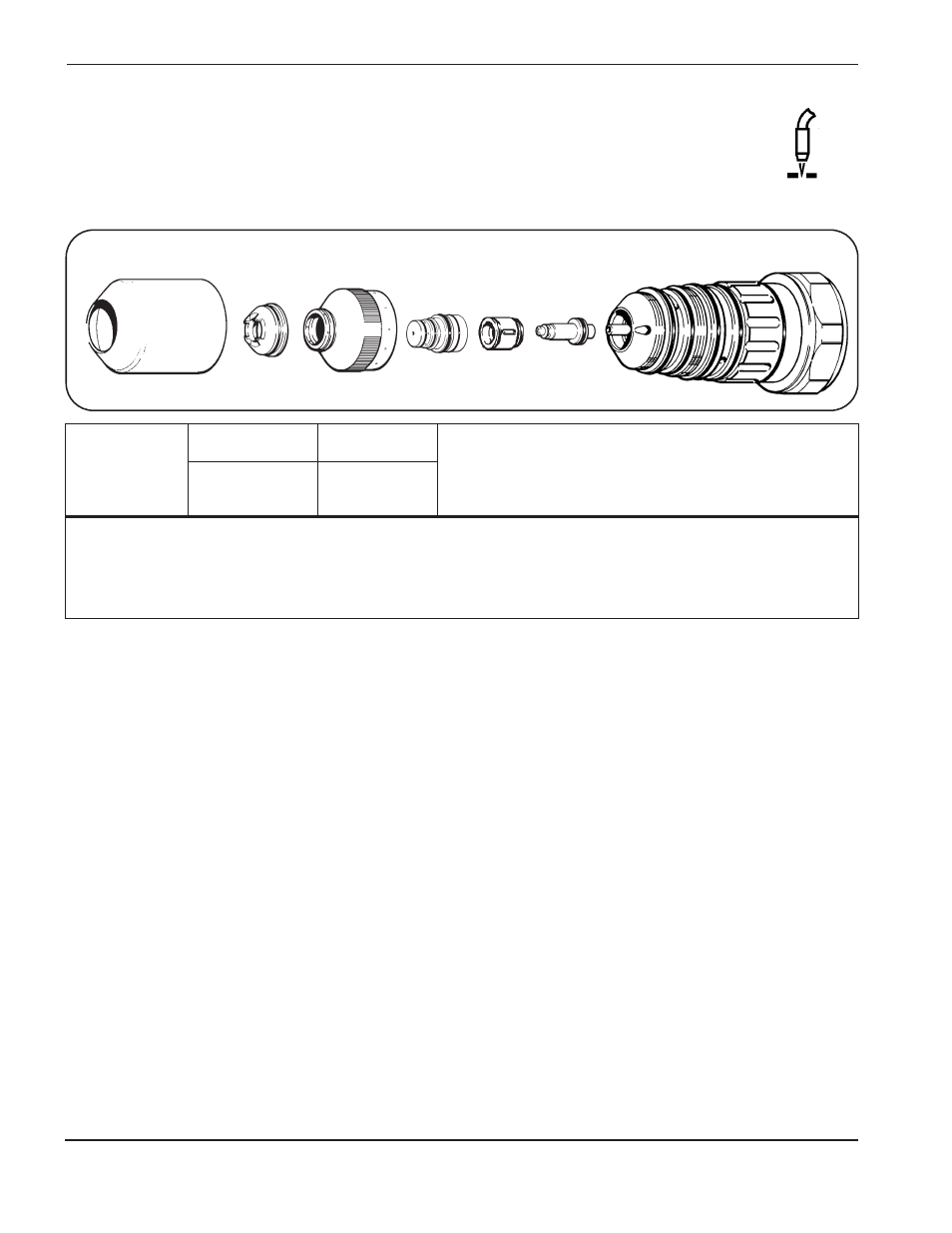

Schneiden von Kupfer#
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 50 A
BEDIENUNG
4-26 HD3070 mit manueller Gaskonsole Betriebsanleitung
10/12/98
SCHNEIDEN
Testlauf Test-Vorströmungs- * Anfangshöhe
Durchflußraten % Durchflußraten % Lichtbogen Abstand für das
Plasma Sekundär Vorströmung Spannung Brenner zum Schneid- Lochstechen Lochstech-
Materialdicke — O
2
O
2
N
2
O
2
N
2
Kupplungtyp Werkstück** geschwindigkeit *** Verzögerung
(GA) (Zoll) (mm) (rot) (rot) (rot) (V) (mm) (m/min.) (mm) (Skala) (sek.)
16 0,060 1,5 — 40 20 10 35 40 92 2,0 1,78 2,5 4 1,0
14 0,075 1,9 92 2,0 1,78 2,5 4 1,0
12 0,105 2,7 94 2,0 1,65 2,5 7 1,5
10 0,135 3,4 94 2,0 1,65 2,5 9 2,0
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Kupferbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film zu
entfernen.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020949.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich. Siehe Abschnitt
6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
Schutzschild
020949 Düse
020948 Elektrode
120113
Brennerkappe
020795
Wirbelring
020947
Brenner PAC186
120349 Schutzkappe
020634/020687
