BEDIENUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 4-5
3/26/99
• SEKUNDÄR (SHIELD)-Druckmesser (PG5) zeigt den Druck der eingestellten Sekundärgas-Testlauf-
Durchflußmengen an. Wenn die korrekten Durchflußwerte nicht erreicht werden können, ist der
Druckmesser zu überprüfen. Siehe Abschnitt 5, Wartung, zur Durchführung der Gasanlagen-Rückdruck-
Überprüfungen.
TEST-VORSTRÖMUNG (TEST PREFLOW)
• VORSTRÖMUNG (PREFLOW)-Dosierventil (MV5) und Durchflußmesser (FM3) werden zur Einstellung der
Test-Vorströmungs-Durchflußmengen für die Gase O
2
, Luft oder N
2
eingesetzt.
• VORSTRÖMUNG (PREFLOW)-Dosierventil (MV6) und Durchflußmesser (FM4) werden zur Einstellung der
Test-Vorströmungs-Durchflußmengen für das Gas N
2
eingesetzt.
• VORSTRÖMUNG (PREFLOW)-Druckmesser (PG6) zeigt den Druck der eingestellten Test-Vorströmungs-
Durchflußmengen an. Wenn die korrekten Durchflußwerte nicht erreicht werden können, ist der
Druckmesser zu überprüfen. Siehe Abschnitt 5, Wartung, zur Durchführung der Gasanlagen-Rückdruck-
Überprüfungen.

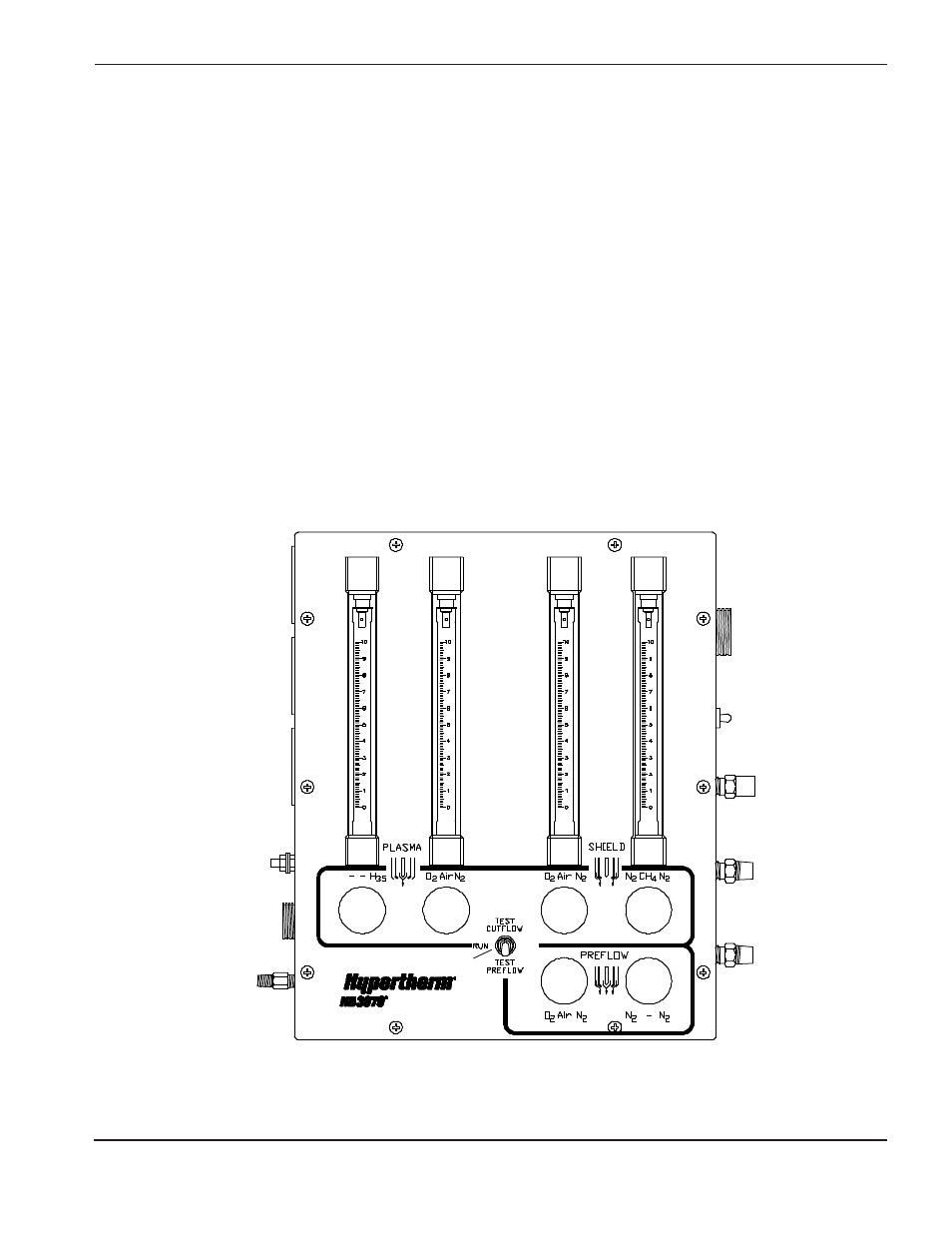

Abbildung 4-2 Gaskonsole – Steuergeräte und Anzeigen (1 von 2)
Vorderseite
(FM3)
(MV6)
(S2)
(MV3)
(MV5)
(MV4) (MV1) (MV2)
(FM4) (FM1) (FM2)
