ANHANG B
HD3070 mit manueller Gaskonsole Betriebsanleitung b-5
10/12/98
Teileliste
Pos. Teile-Nr. Beschreibung Bezeichnung Menge
078049 Assembly, timer-counter 1
1 001391 Panel, front 1
2 027274 Counter, self powered LCD CT3 1
3 027275 Meter, elapsed time, self powered LCD CT2 1
4 027274 Counter, self powered LCD CT1 1
5 005161 Switch, pushbutton, SPDT PB3 1
6 005161 Switch, pushbutton, SPDT PB1 1
7 001513 Panel, rear 1
8 008175 Receptacle, CPC 13-9 standard sex 5X1 1
8 008176 Pin, 24-20 AWG TYPE III + CRP 4
001068 Enclosure, timer-counter (not shown) 1

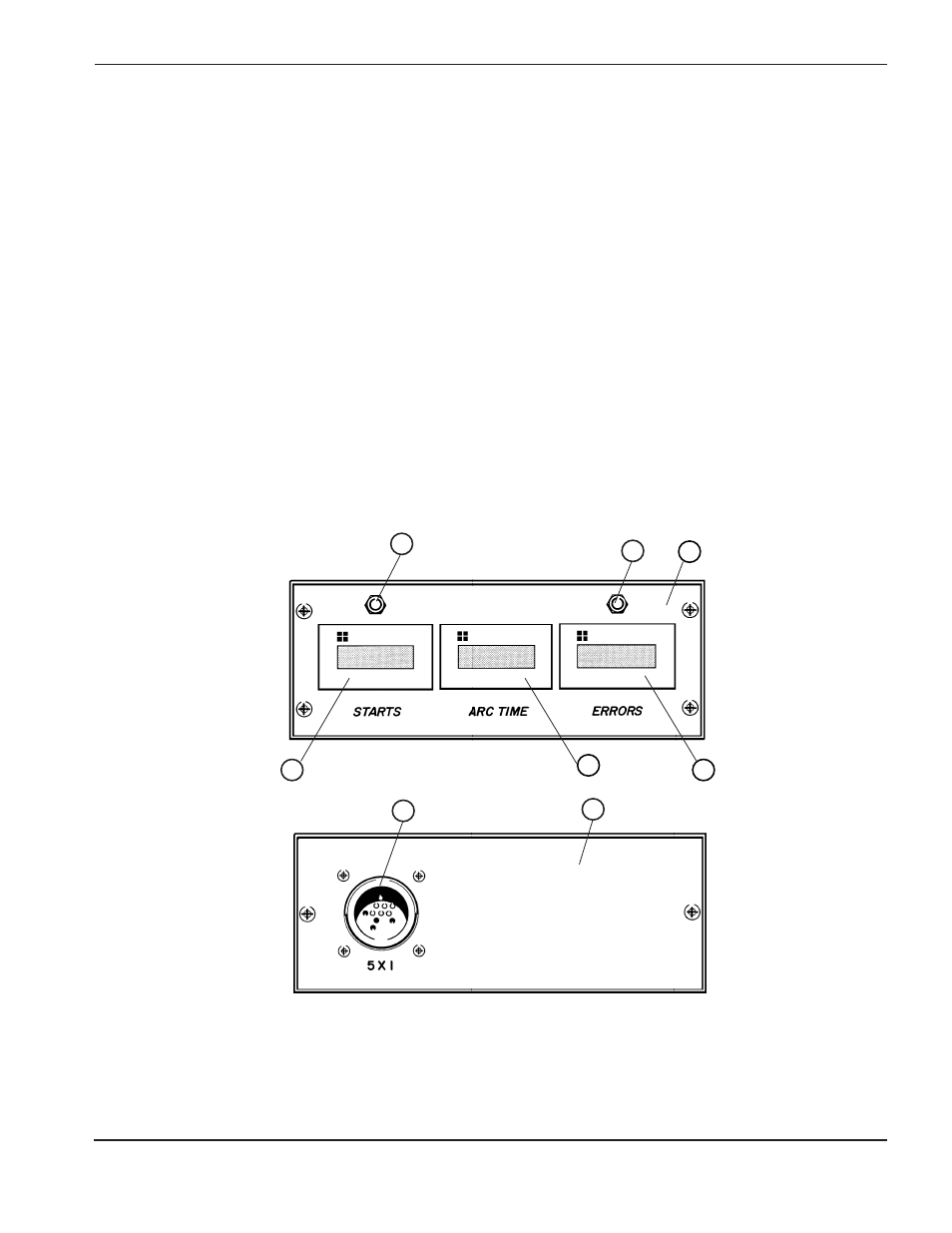

Abbildung b-4 Anordnung der Komponenten des Timer-Zählers
1
2
3
4
5
6
7 8
