INBETRIEBNAHME
3-26 HD3070 mit manueller Gaskonsole Betriebsanleitung
3/26/99
Teile-Nr. Länge
023707 25 ft (7,6 m)
023829 28.2 ft (8,6 m)
023933 50 ft (15 m)
023934 75 ft (23 m)
023935 100 ft (30,5 m)
023936 125 ft (38 m)
023937 150 ft (45,6 m)
BELEGUNGSLISTE
SIGNAL STECKER 1x1 FARBE MASCHINEN-INTERFACE
Halt (Trockenkontakt) 1 schwarz 1
Halt (Trockenkontakt) 5 rot 5
- 10 Abschirmung 10
Lochstechen komplett (Trockenkontakt) 2 schwarz 2
Lochstechen komplett (Trockenkontakt) 6 weiß 6
- 11 Abschirmung 11
1X1

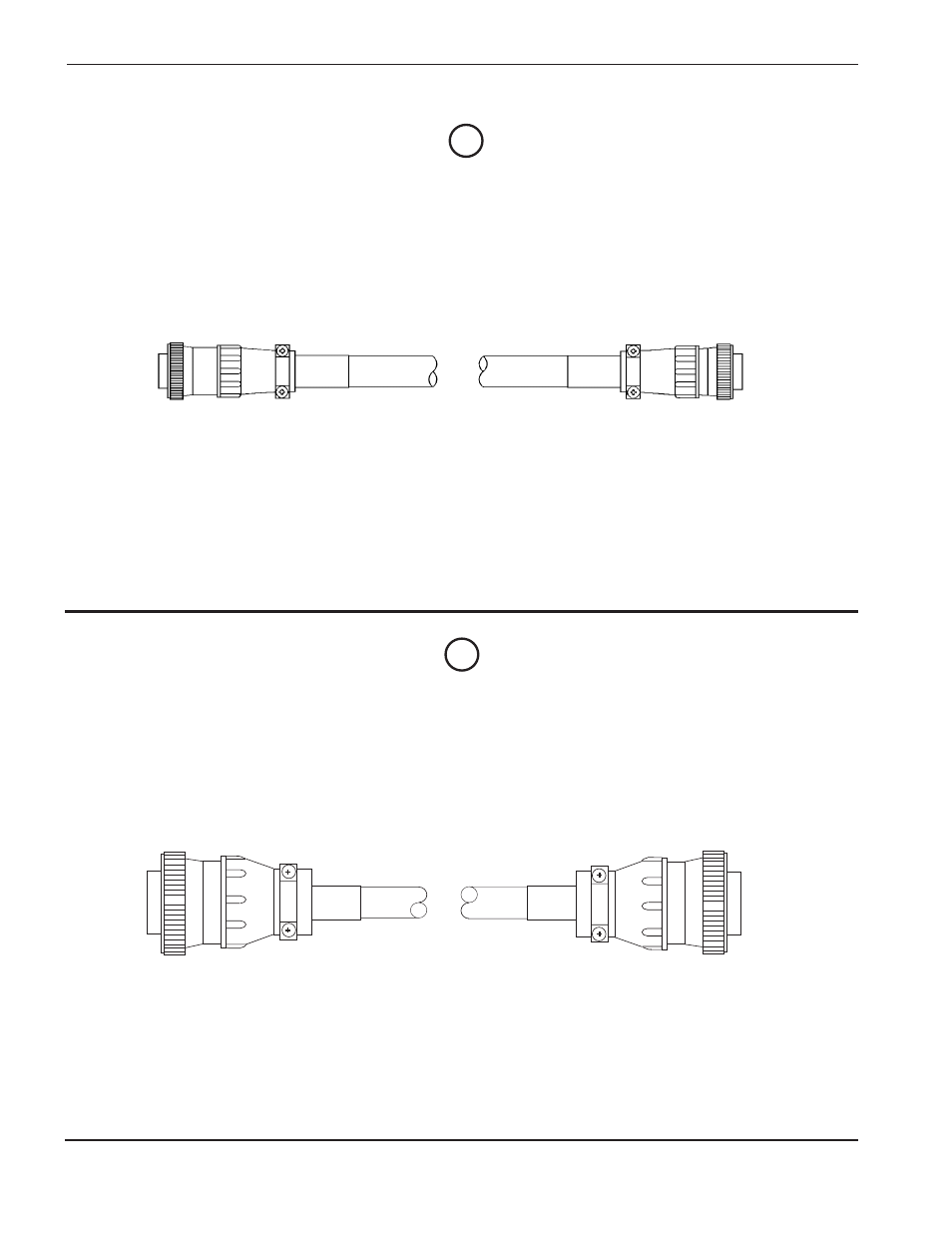

Abbildung 3-20 Steuerkabel Stromquelle/Maschinen-Interface bzw. Steuerkabel Timer/Zähler
Teile-Nr. Länge
023946 3.5 ft (1,1 m)
023947 5.5 ft (1,7 m)
023948 6 ft (1,8 m)
023949 25 ft (7,6 m)
023721 28.3 ft (8,6 m)
023950 38 ft (11,6 m)
123111 50 ft (15,2 m)
123100 75 ft (23 m)
123328 100 ft (30,5 m)
123186 150 ft (45,7 m)
1X6 5X1
BELEGUNGSLISTE
SIGNAL STECKER 1x6 FARBE MASCHINEN-INTERFACE
Starts und Lichtbogenzeit 2 weiß 2
Starts und Lichtbogenzeit 3 schwarz 3
Abschirmung 4 Abschirmung getrennt
Fehlerzähler 5 rot 15
Fehlerzähler 6 schwar z 16
Stromquelle
Stromquelle Maschinen-Interface
Maschinen-Interface/Timer-Zähler
10
9
