ANHANG C
HD3070 mit manueller Gaskonsole Betriebsanleitung c-3
10/12/98
Betrieb
Gewünschten Stromwert mittels digitalem Vorwählschalter an der Strom-Fernsteuerung einstellen. Siehe in
Abschnitt 4 – Tabellen für das Schneiden – die Stromeinstellungen für Typ und Dicke des zu schneidenden
Materials.
Von Strom-Fernsteuerung digitaler
1x2 Stift Farbe Vorwählschalter
8 gelb Nr. 1-4
7 orange Nr. 1-2
6 blau Nr. 1-1
5 braun Nr. 2-8
4 grün Nr. 2-4
3 rot Nr. 2-2
2 weiß Nr. 2-1
11 schwarz Nr. 2 gemeinsam
12 grau Nr. 2-8
13 violett Nr. 3-1
Strom-Fernsteuerung 1x2 Verdrahtung zum Anschluss an digitalen
Vorwählschalter
Siehe Abbildung c-2 bezüglich der Daten über die Verdrahtung der Schnittstellen zwischen Steckdose 1X2 und
dem Vorwahlschalter.
Strom-Fernsteuerung
digitaler
Vorwählschalter

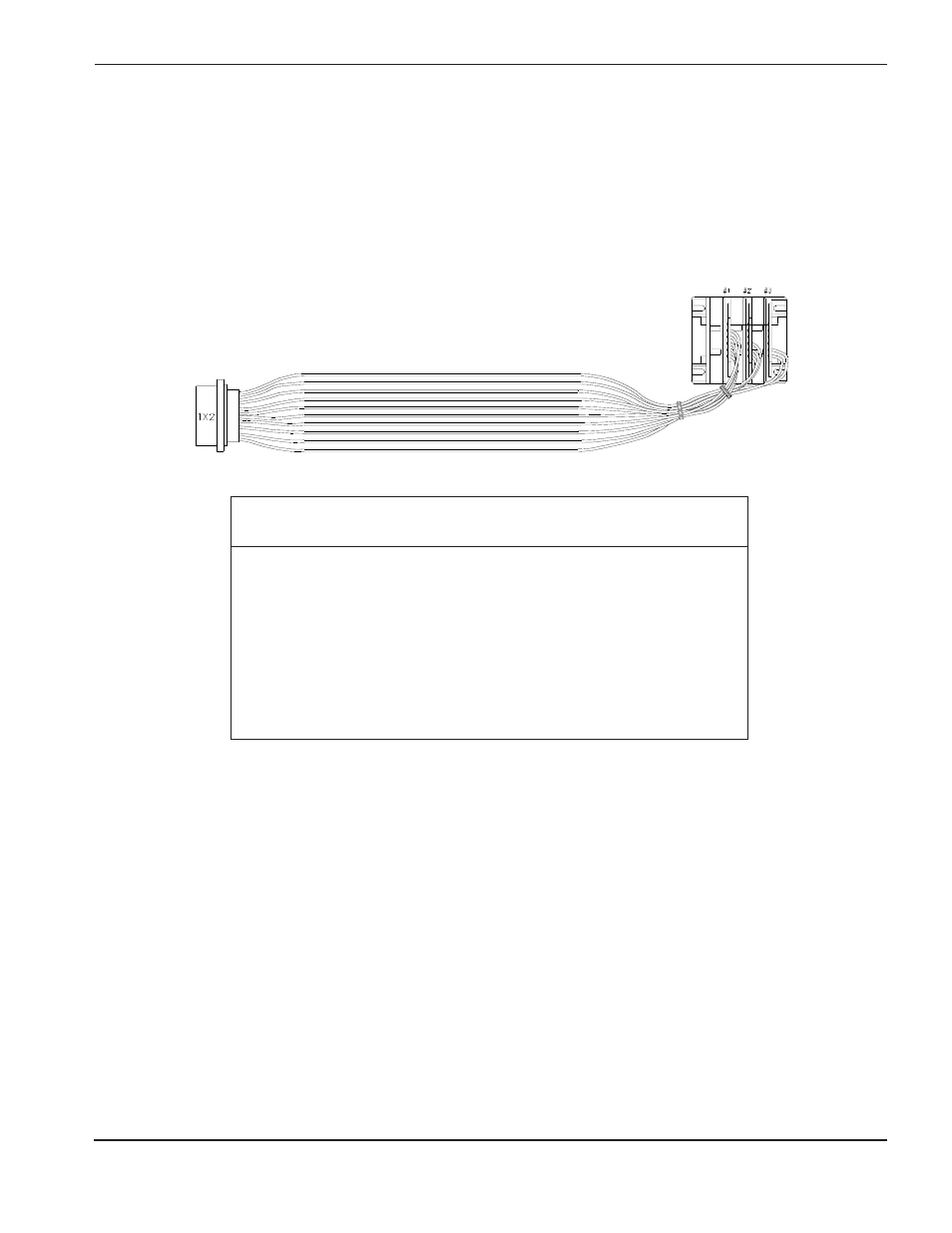

Abbildung c-2 Verdrahtung zwischen Strom-Fernsteuerung 1x2 und digitalem Vorwählschalter
