ERSATZTEILLISTE
6-22 HD3070 mit manueller Gaskonsole Betriebsanleitung
12/1/99
PAC184 Maschinenbrenner-Bausatze
Maschinenbrenner-Bausatz mit Markierung für induktiven Zündhöhensensor an der
Schutzkappe (128199)*
Maschinenbrenner-Bausatz ohne Markierung für induktiven Zündhöhensensor an der
Schutzkappe (028839)**
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
1 120208 Torch Main Body 1
2 044507 O-Ring, Buna, 70 Duro 1.424 X .070 2
3 044025 O-Ring, Buna, 70 Duro 1.176 x 0.070 1
4 044012 O-Ring, Buna, 70 Duro 0.364 x 0.070 2
5 044508 O-Ring, Buna, 70 Duro 0.216 x 0.053 4
6 120204 Connector, Bullet Brass 4
6A 008890 Contact, high current 1
7 120209 Electrode, 15/30 amp 1
8 120212 Swirl Ring, 15/30 amp 1
9 120218 Nozzle, 30 amp 1
10 120219 Cap, inner nozzle, 15/30 amp 1
11 120222 Shield, 15/30 amp 1
12 120543 Shield Cap (with IHS tab)* 1
120221 Shield Cap (without IHS tab)** 1

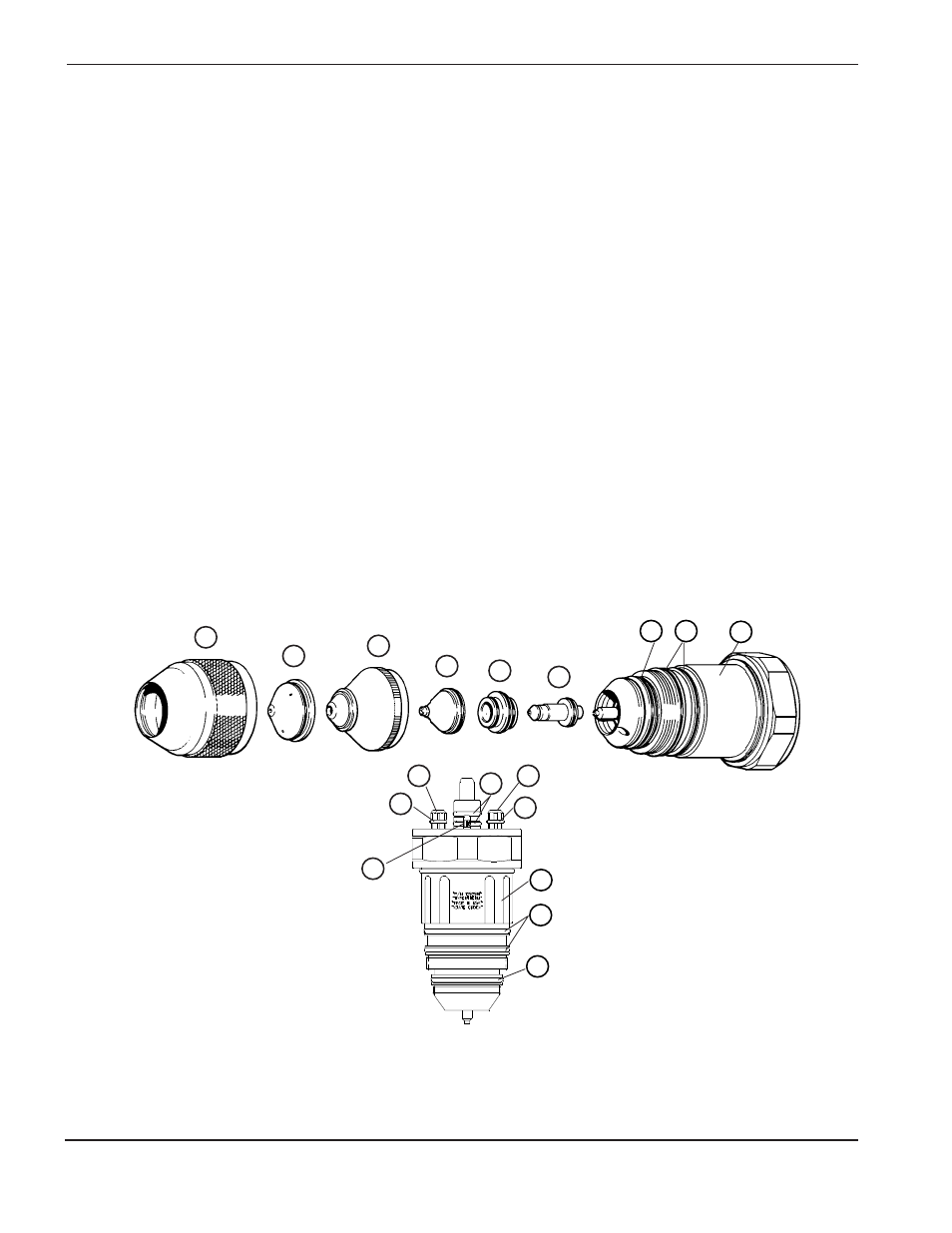

Abbildung 6-13 PAC184 Maschinenbrenner-Bausatz
1
1
2
2
3
3
4
5
5
6A
6 6
7
8
9
10
11
12
