Fehlerbeseitigung – Status-LEDs

Es ist darauf zu achten, daß die Stromquelle zunächst den Erstinbetriebnahme-Überprüfungen unterzogen wurde,
wie an früherer Stelle in diesem Abschnitt dargelegt, bevor die Fehlersuche bei den STATUS LEDs vorgenommen
wird. Wenn eine der STATUS LEDs nicht leuchtet, besteht ein Fehlerzustand, der zuerst behoben werden muß,
bevor die HD3070-Stromquelle betriebsbereit ist. Die LEDs sind in Serie geschaltet, entsprechend zeigt die oberste
LED, die nicht aufleuchtet, das erste zu behebende Problem an. Für Probleme, mögliche Ursachen und Lösungen
siehe nachfolgende Fehlerbeseitigungs-Ablaufdiagramme. Für weitere Hinweise siehe Verdrahtungs-Diagramme
sowie Schemata am Ende des Handbuches.

1. HOCHFREQUENZ-

VERRIEGELUNGS-
(RHF INTERLOCK)-LED
erloschen:

1.1. Die Hochfrequenz-Konsolentür ist nicht vollkommen

geschlossen.
Diese LED leuchtet, wenn der Schalter S1 in der Hochfrequenz-
Konsole geschlossen ist. Er schließt, wenn die Hochfrequenz-
Konsolentür geschlossen ist. Ist die Tür verschlossen,
Sockelstifte, Anschlüsse und zugehörige Verdrahtung auf guten
Durchgang von Steckdose 2X1 zu 1X5 überprüfen.

Jegliche fehlerhaften Komponenten reparieren bzw. ersetzen.

Problem

Mögliche Ursachen / Lösungen

2. ÜBERTEMPERATUR-

(OVERTEMP)-LED
leuchtet:

2.1. Haupttransformator T2 oder der Chopper sind überhitzt..

Diese LED erlischt, wenn der Haupttransformator (T2) im
normalen Temperaturbereich (unter 165° C) arbeitet und wenn
der Chopper im normalen Temperaturbereich (unter 82° C)
arbeitet. Der Temperaturschalter TS1 (Transformator) bzw. TSW1
(Chopper) öffnet und verursacht, daß die LED beim Eintreten von
Überhitzung leuchtet.

• Die Temperaturschalter TS1 und TSW1 (normalerweise

geschlossen) überprüfen.

• Sockelstifte, Vebindungsteile und zugehörige Verdrahtung zu

den Temperaturschaltern überprüfen.

• Lüfter weiterlaufen lassen und nach einer Stunde versuchen,

die Anlage wieder zu starten. Leuchtet die LED weiterhin, kann
der Austausch des Transformators bzw. des Choppers
erforderlich sein.

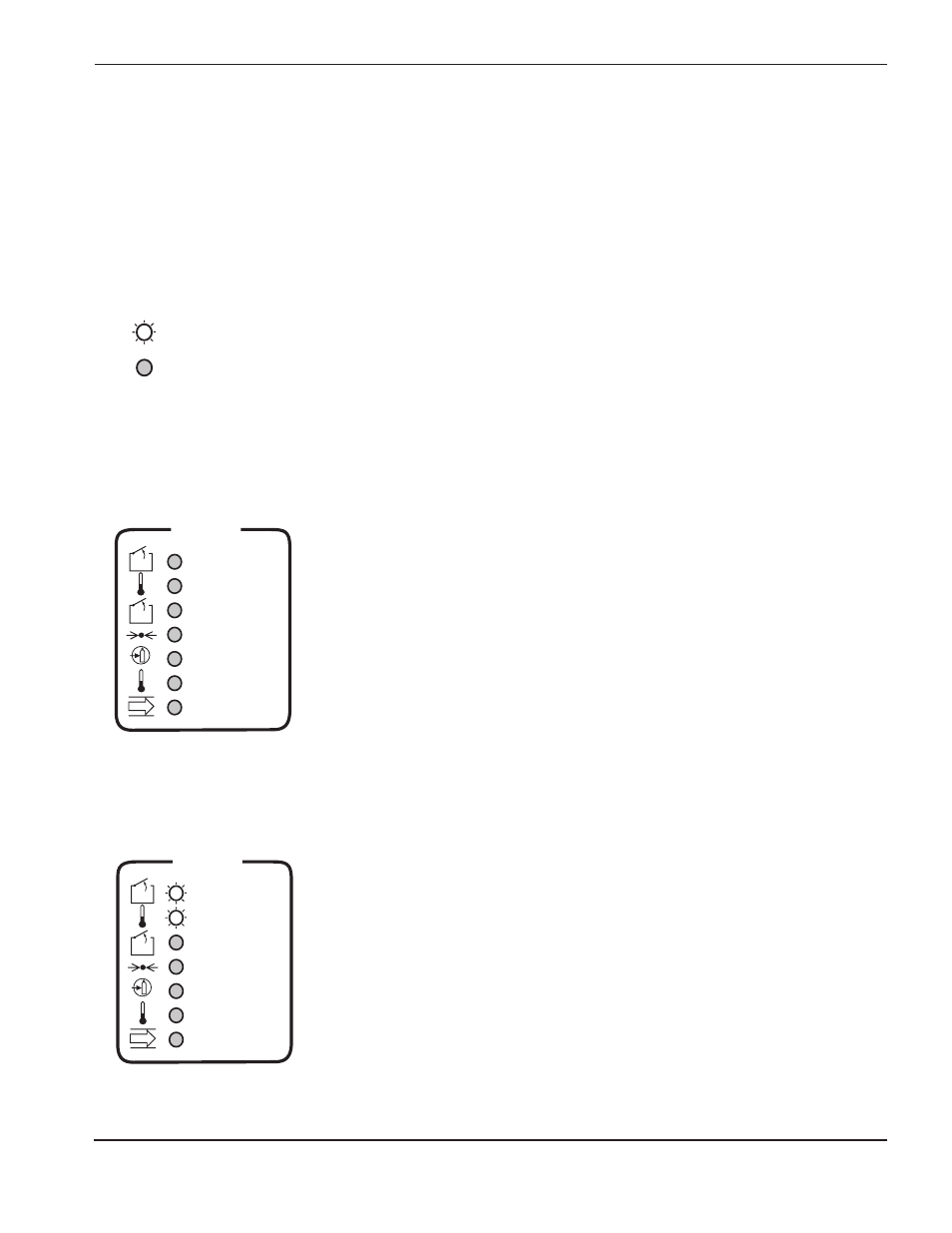

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.01
