WARTUNG
5-18 HD3070 mit manueller Gaskonsole Betriebsanleitung
3/26/99
7. KÜHLMITTEL-
DURCHFLUSS-(COOLANT
FLOW)-LED ist erloschen:
7.1. Kühlmitteldurchfluß zu langsam.
Diese LED leuchtet, wenn der Durchflußschalter (FS1) einen
Kühlmitteldurchfluß von mehr als 0,5 gpm zum Brenner ertastet.
Siehe Abbildung 6-10 für die Lage des Durchflußschalters FS1,
des Motor M1 und der Pumpe P1.
7.2. Motor M1 funktioniert nicht.
• Prüfen, ob an PL21 240 VAC vorhanden sind. PL21 befindet
sich in der Nähe der Pumpe.
Anmerkung: Das 240 VAC Relais (CR3) auf 1XPCB2 schließt
nicht eher, bis die Anforderungen der ersten
Verriegelungen (STATUS-Anzeigen) erfüllt sind.
(Siehe Ablaufdiagramm für die Startsequenz von
HD3070).
• Unter Verwendung des Elektrodiagramms (am Ende dieses
Handbuches) sind die Stifte, Anschlüsse und zugehörigen
Verdrahtungen von PL21 zu REC5 auf 1XPCB2 zu überprüfen.
Hat REC5 keine Spannung von 240 VAC, könnte CR3
schadhaft sein. Sollte CR3 schadhaft sein, ist 1XPCB2 zu
ersetzen.
7.3. Durchflußschalter FS1 funktioniert nicht.
Schalter FS1 ist normalerweise offen und schließt, wenn er einen
Durchfluß von mehr als 2 l/min. ertastet. Ist FS1 geschlossen,
wird die COOLANT FLOW (Kühlmittel-Durchfluß)-LED mit
24 VAC beleuchtet.
• Kühlmittelschläuche und Anschlüsse auf Undichtigkeiten
überprüfen.
Jegliche fehlerhaften Komponenten reparieren bzw. ersetzen.

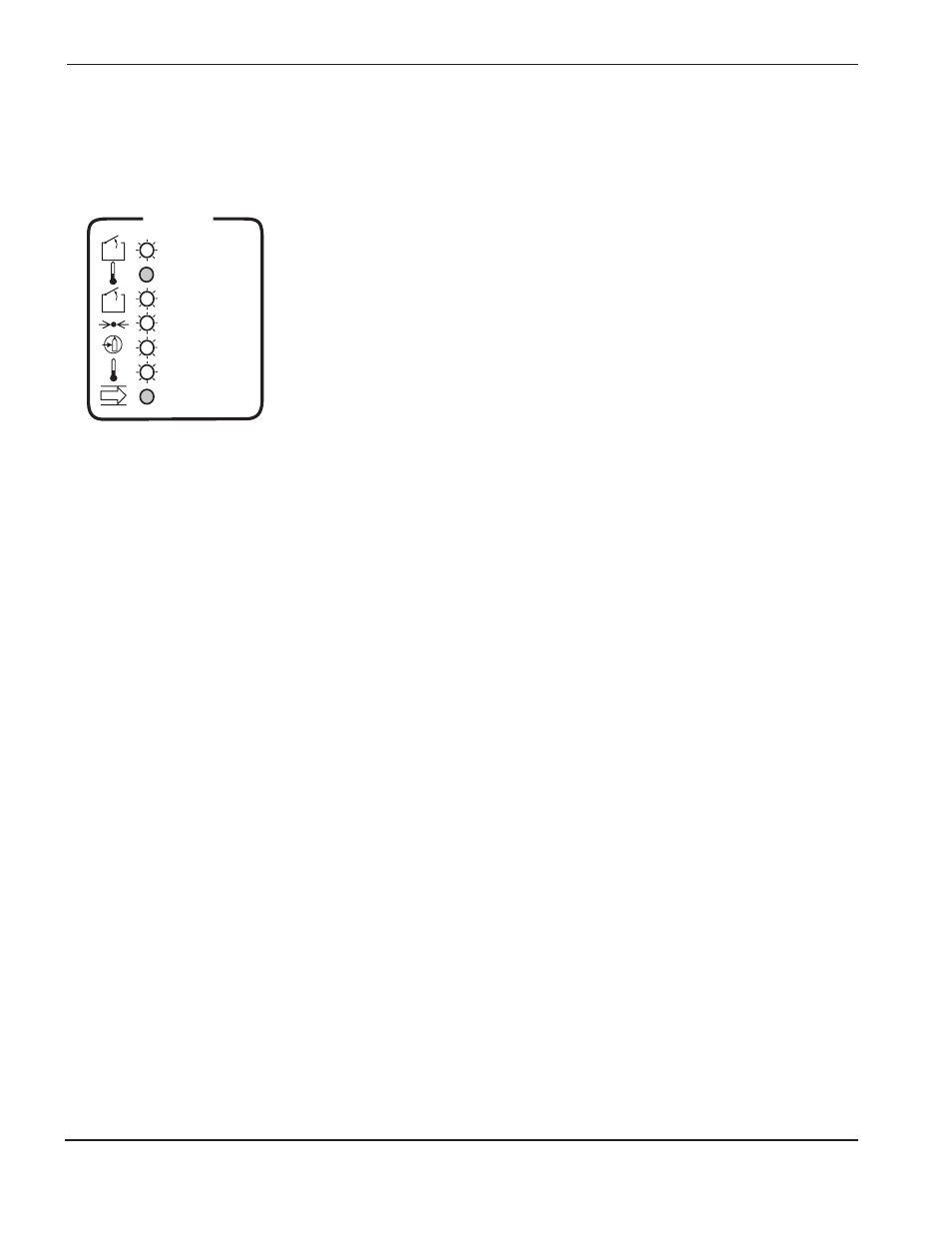

Problem Mögliche Ursachen und Lösungen
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.07
