INBETRIEBNAHME
3-22 HD3070 mit manueller Gaskonsole Betriebsanleitung
10/12/98
Anschlüsse zwischen Stromquelle und Gaskonsole (Abb. 3-16)
Gaskonsolen-Kabel (Abb. 3-17)
1. Kabelstecker mit der Markierung 1x4 an die Steckdose mit der Markierung 1x4 an der Rückseite der
Stromquelle anschließen.
2. Das andere Ende des Kabels mit der Markierung 3x1 an die Steckdose mit der Markierung 3x1 an der
Gaskonsole anschließen.
Gaskonsolen-Steuerkabel (Abb. 3-18)
1. Kabelstecker mit der Markierung 1x3 an die Steckdose mit der Markierung 1x3 an der Rückseite der
Stromquelle anschließen.
2. Das andere Ende des Kabels mit der Markierung 3x2 an die Steckdose mit der Markierung 3x2 an der
Gaskonsole anschließen.
8
7
Der elektromagnetische
Interferenzfilter wird nur
bei den 220/380/415 V-CE-
Einheiten verwendet.
1X3
Gaskonsolen-
Steuerkabel
8
1X4
Gaskonsolen-
Steuerkabel
7
3X2
Gaskonsolen-
Steuerkabel 8
3X1
Gaskonsolen-
Steuerkabel 7

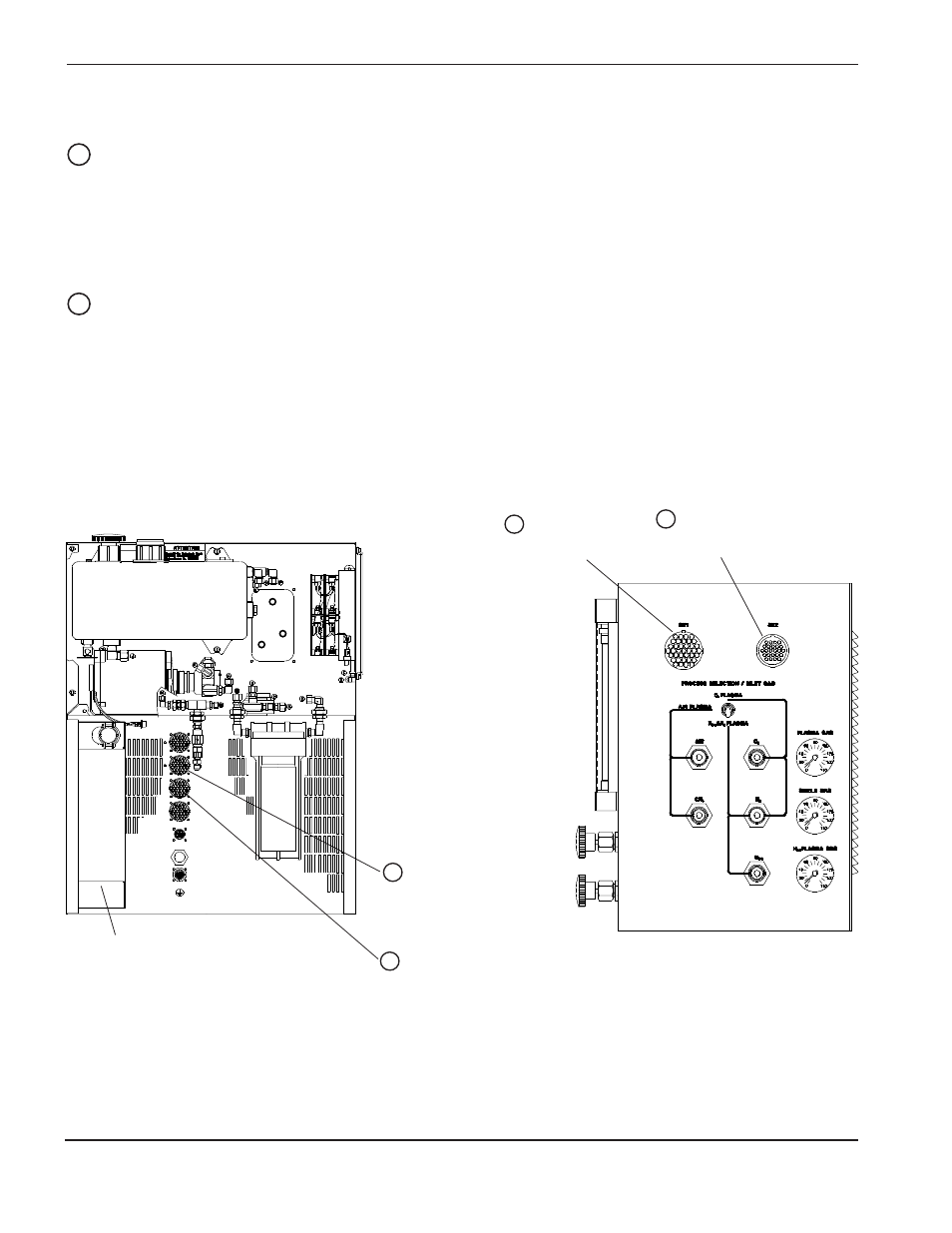

Abbildung 3-16 Anschlüsse zwischen Stromquelle und Gaskonsole
Stromquelle
Gaskonsole
