ERSATZTEILLISTE

HD3070

mit manueller Gaskonsole Betriebsanleitung

6-11

3/26/99

Rückseite innen – rechte und linke Seite

Teile-

Pos.

Nummer

Beschreibung

bestimmt für

Menge

029946

HD3070 Enclosure SA

1

1

041274

PC BD assy, ISO amp, HD-2070

1XPCB5

1

129172

Harness SA

1

2

008079

Terminal board, 12 terminals

TB2

1

3

008063

Terminal board, 3 terminals

TB3

1

4

108049

Fuse, FLQ30 time delay, 30 amp

F5

1

5

129264

Assembly, pilot arc circuit

1

6

029623

HF I/O Panel SA (see Fig. 6-9)

1

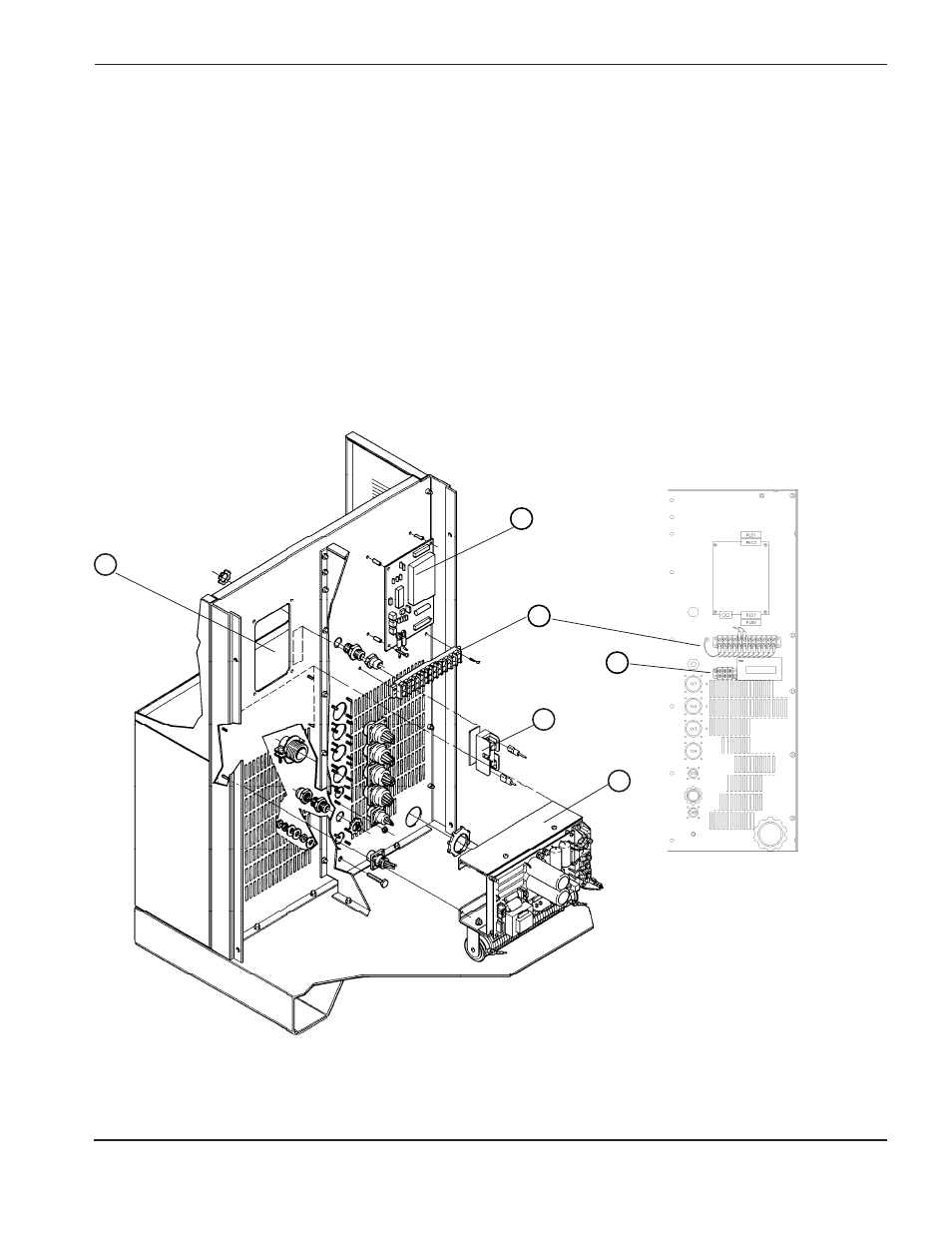

Abbildung 6-8

Rückseite innen – rechte und linke Seite

1

2

3

4

5

6
