BEDIENUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 4-11
10/12/98

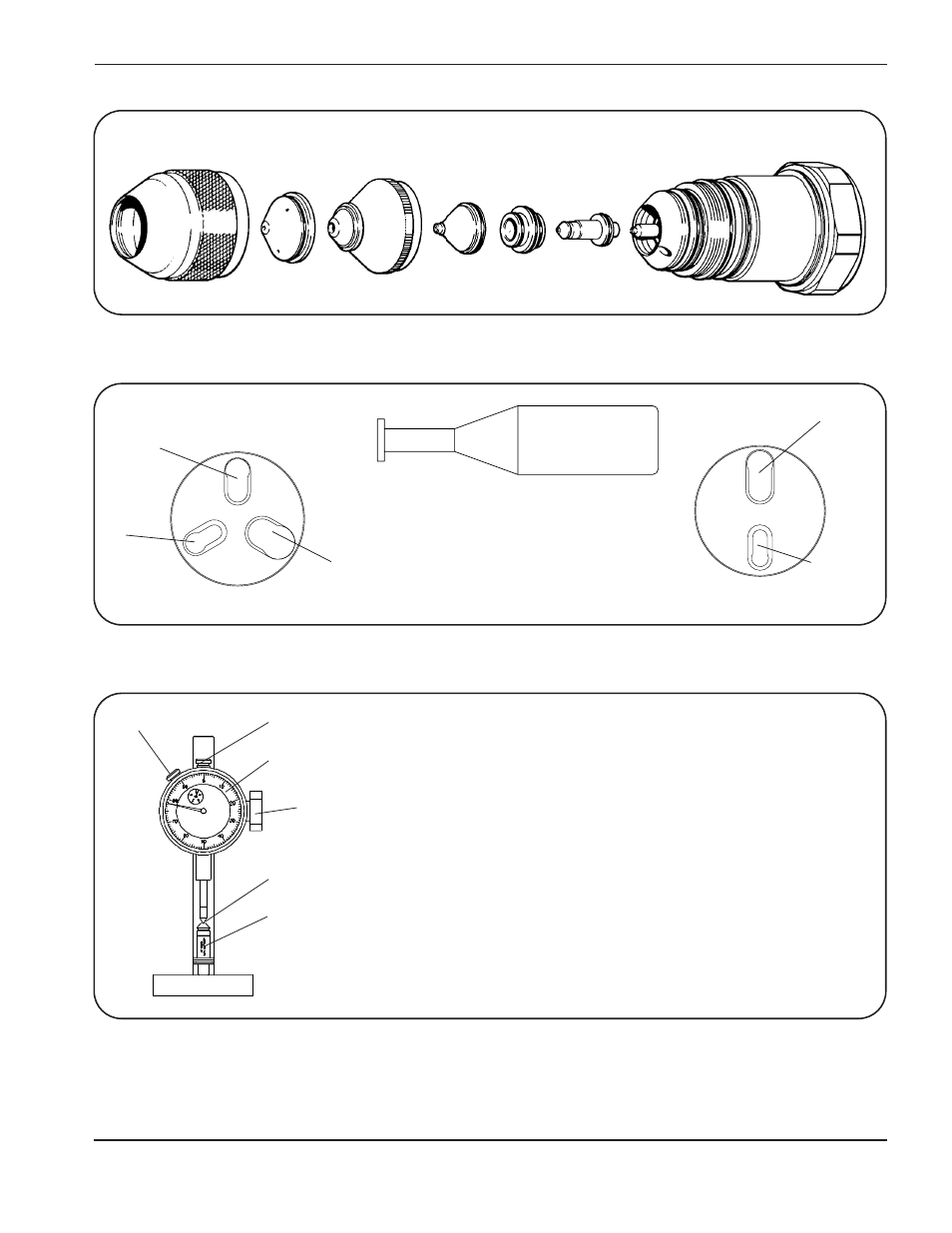

Abbildung 4-4 15 A- und 30 A-Verschleißteile für unlegierten Stahl für Brenner PAC184
Abbildung 4-5 Werkzeuge für den Ausbau der Verschleißteile
Abbildung 4-6 Gerät zur Messung der Elektroden-Einkerbungstiefe (004630)
Schutzkappe
120221/120543
Schutzschild
120222
Innere
Brennerkappe
120219
Wirbelring
120212
120218
30 A
Elektrode
120209
Brenner PAC184
Dieses Werkzeug wird dazu verwendet, um die
Einbrenntiefe der Elektrode zu überprüfen. Bei dessen
Einsatz ist wie folgt zu verfahren:
1. Höhenjustierung lockern und Elektrode wie gezeigt
einsetzen. Höhenjustierung festziehen.
2. Sicherstellen, daß die Spitze die flache Oberfläche an
der Einkerbung berührt.
3. Feststellschraube der Skalenanzeige lockern, Zeiger
auf Null stellen und Feststellschraube wieder
festziehen.
4. Spitze in die Einkerbung absenken und an der Skala
die Tiefe ablesen.
5. Elektrode austauschen, wenn die Einkerbungstiefe
mehr als 1,0 mm beträgt. Anmerkung: Hier zeigt die
Skalenanzeige etwas mehr als 0,5 mm an.
Hebt und senkt die Spitze Feststellschraube
Skalenanzeige
Höhenjustierung
Spitze
Elektrode
Düse
120277
15 A
Düsen für den 15 A-, 30 A-und 50
A-Einsatz bei unlegiertem Stahl
und 30 A-Einsatz bei rostfreiem
Stahl
Düse/Schutzschild für den
Einsatz bei 50 A für
rostfreien Stahl und 70 A
Düse
Elektrode
Alle
Elektroden
und 100 A-
Düsen
Werkzeug für PAC185 Werkzeug für PAC184
Werkzeug für Wirbelring des PAC186
