INBETRIEBNAHME
3-34 HD3070 mit manueller Gaskonsole Betriebsanleitung
10/12/98
Anschlüsse der Gaszufuhrschläuche (Abb. 3-28)
Gaszufuhrschläuche
Sämtliche Gaszufuhrschläuche sind vom Kunden beizustellen.
• Sauerstoff (O
2
) und Stickstoff (N
2
)-Gaszufuhr von den Hochdruckreglern mit den Anschlußstücken der
Gaskonsole mit den Markierungen O
2
und N
2
verbinden.
Die Gaskonsolen-Anschlußstücke mit der Bezeichnung AUX A und AUX B sind für zusätzlich erforderliche
Schneidgase vorgesehen.
17
(PE – Abschluß) Erdungskabelanschlüsse (Abb. 3-8, 3-9 und 3-28)
(PE) Erdungskabel
Die Erdungskabel sind vom Kunden beizustellen. Die Stromquelle, Hochfrequenz-Konsole sowie die
Gaskonsole verfügen über Anschlüsse zur Erdung. Jedes der Kabel sollte mit der Erdung des Arbeitstisches
verbunden werden. Bezüglich der Kabel-Spezifikationen siehe Vorinstallationen, Erdung der Ausrüstung, am
Anfang dieses Abschnitts.
18

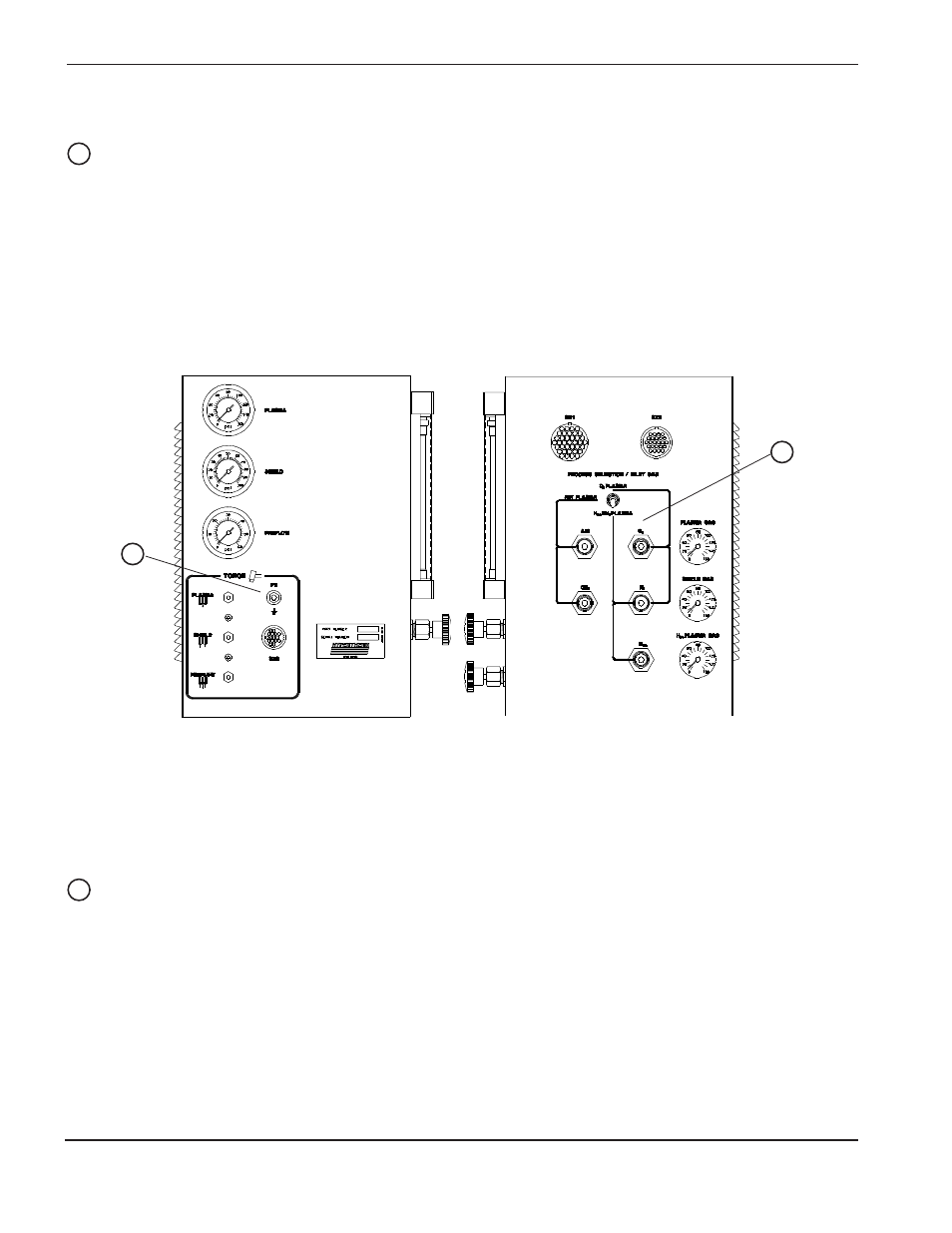

Abbildung 3-28 Gaszufuhrschlauch- und Erdungskabelanschlüsse
18
17
