INBETRIEBNAHME
HD3070 mit manueller Gaskonsole Betriebsanleitung 3-19
10/12/98
Pilot-Lichtbogen-Leitung (+) 1

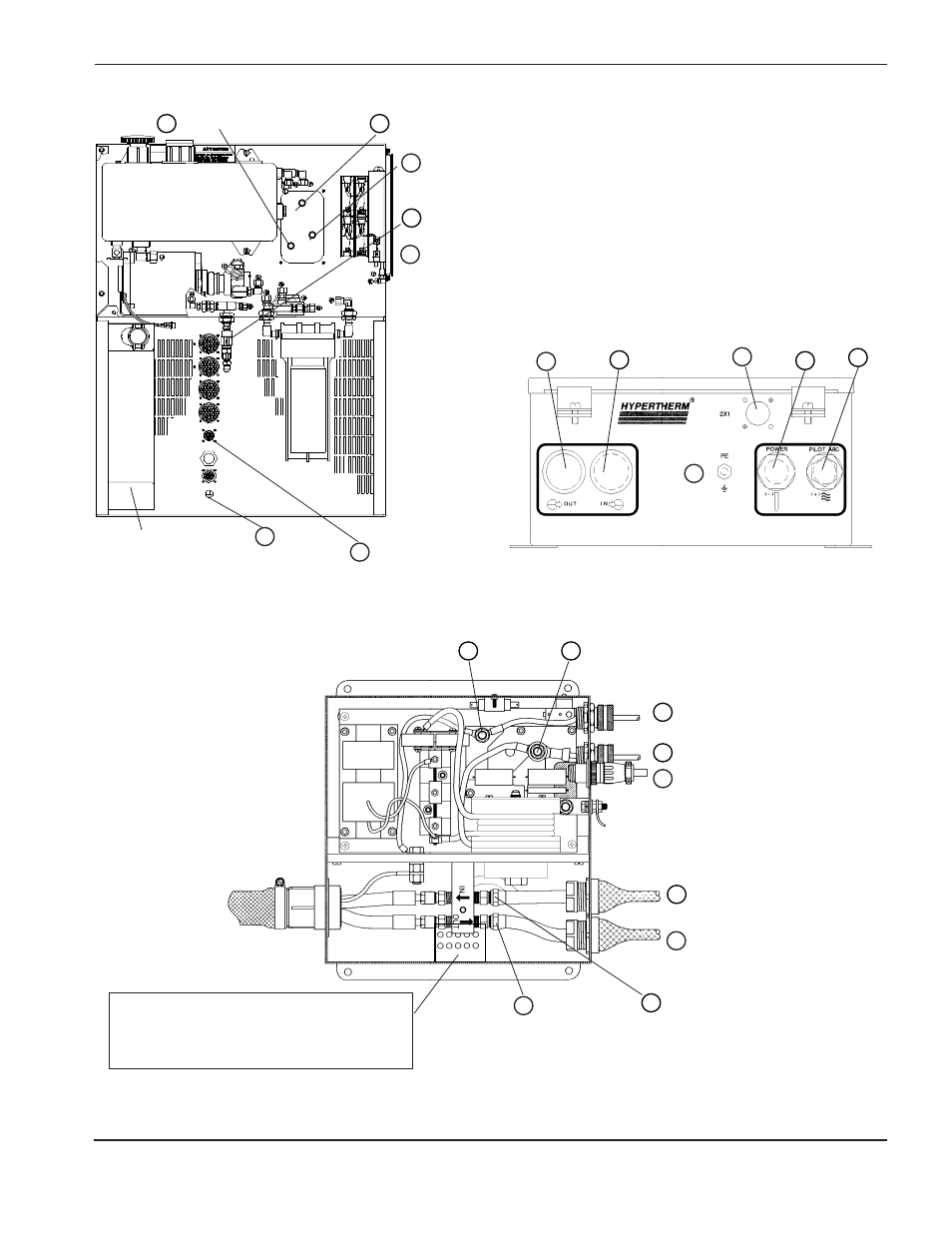

Abbildung 3-9 Anschlüsse zwischen Stromquelle und Hochfrequenz-Konsole
Kühlmittel-Zufuhrschlauch/
Stromleitung (-) 3
Kühlmittel-
Rücklaufschlauch 4
Pilot-Lichtbogen-Leitung (+) 1
Negativ-Leitung (-) 2
2x1 Steuerkabel 5
Hochfrequenz-
Konsole
Hochfrequenz-Konsole
Anschluß 1 Anschluß 2
1x5 Hochfrequenz-
Konsolen-Steuerkabel
5
Werkstückkabel (+) 6
Kühlmittel-Zufuhrschlauch (grün) 3
Kühlmittel-Rücklaufschlauch (rot) 4
Der elektromagnetische
Interferenzfilter wird nur
bei den 220/380/415 V-
CE-Einheiten verwendet.
Negativ-Leitung (-) 2
Rückseite der Stromquelle
Anschluß (grünes
Band) 3 Anschluß
(rotes Band) 4 Vorsicht
Der Schaumstoffblock zur Unterstützung des
Kathodenblocks während des Transports ist zu
entfernen, damit die Kühlwasser-Rücklaufschlauch-
Anschlüsse vorgenommen werden können.
4 3 5 2 1
18
18
