ANZEIGEN DER STROMQUELLEN-STEUERKARTE
Fehlercode-LED
Die Mikrosteuerung auf der Steuerkarte 1XPCB3 warnt den Bediener in dem Falle, daß bestimmte Fehler in der
Anlage HD3070 aufgetreten sind, indem auf der Steuerkarte die ERROR CODE (Fehlercode)-LED blinkt. Um die
Steuerkarte 1XPCB3 und die ERROR CODE (Fehlercode)-LED (siehe Abb. 5-3 unten) einzusehen, ist die
Frontverkleidung der Stromquelle abzunehmen. Es ist zu beachten, daß die Fehlercodes ebenso auf der
Gaskonsole als Fehlernummern angezeigt werden.
ERROR CODE (Fehlercode)-LED blinkt jeweils für 0,5 Sekunden und ist für 0,5 Sekunden ausgeschaltet, dann
folgt eine Pause von zwei Sekunden, woraufhin sich die Blinkfolge wiederholt. Die Anzahl der Blinksignale
zwischen der Zwei-Sekunden-Pause stellt eine der zehn nachfolgend aufgelisteten Fehleranzeigen dar. Während
der Fehlercode blinkt, sind alle Steuerkarten-Ausgänge abgeschaltet und die Stromquelle außer Betrieb. Nachdem
der Fehler behoben wurde, kann die Anlage den Betrieb wieder aufnehmen.

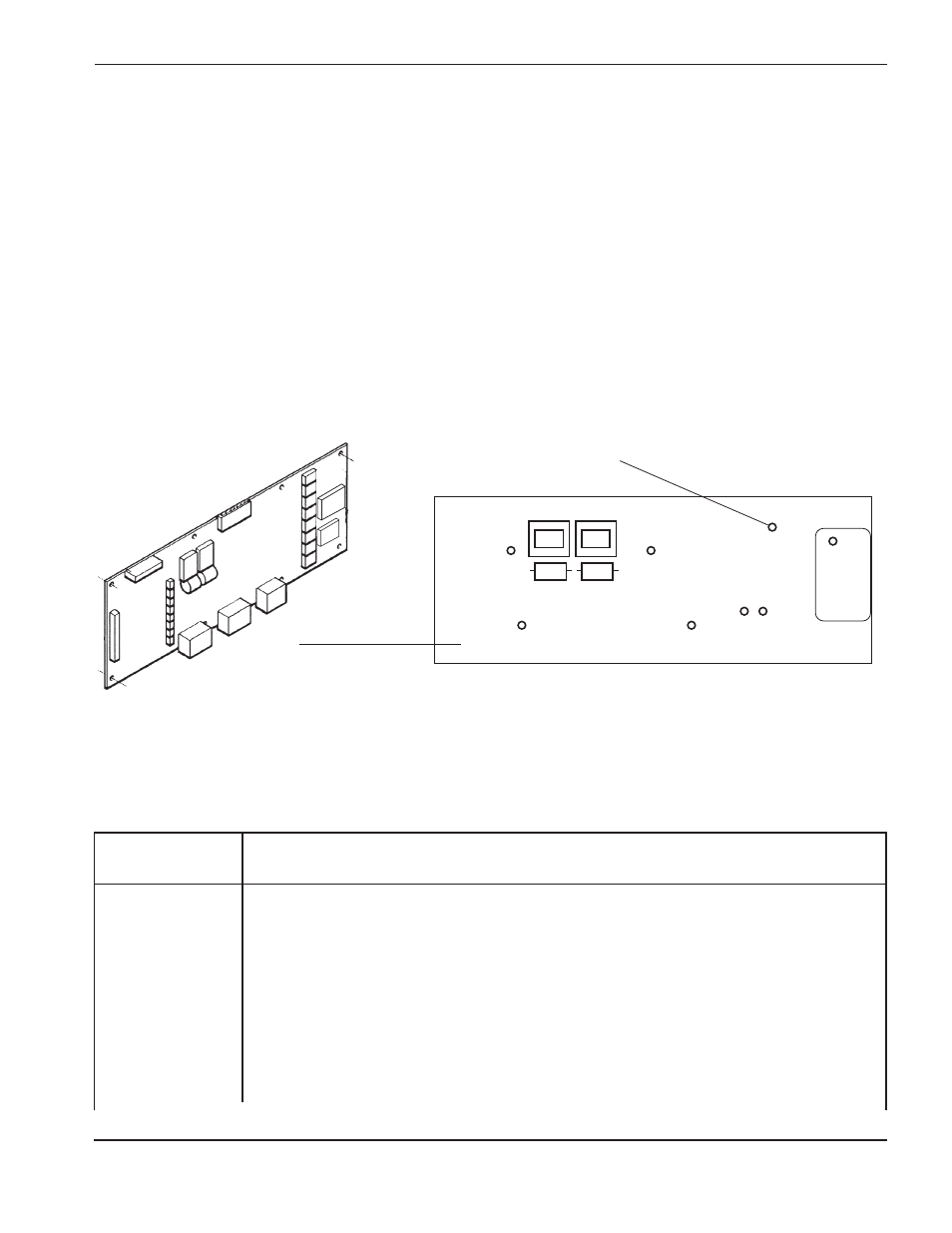

Abbildung 5-3 Lage der ERROR CODE LED (Fehlercode-LED) auf der Steuerkarte der Stromquelle
WARTUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 5-19
10/12/98
Beschreibung der Fehlercodes auf der Stromquellen-Steuerkarte
Anzahl der
Blinksignale
Beschreibung
An Zeigt an, daß ein mikrosteuerungsinterner RAM- oder ROM-Selbstprüffehler aufgetreten
(blinkt nicht) ist (Stromquelle blockiert). Mikrosteuerung U9 oder Steuerkarte 1XPCB3 austauschen.
1 Zeigt an, daß dem Kühlmittelbehälter zusätzliches Kühlmittel zugefügt werden muß.
2** Zeigt an, daß eine „Verriegelung” nicht den Anforderungen entspricht. Verriegelungs-
Fehler werden von den LEDs am Steuerpult der Stromquelle angezeigt. Siehe Abschnitt 4,
Betrieb, Steuerungen und Anzeigen bezüglich der LED-Beschreibungen.
3** Zeigt an, daß der HOLD (Halte)-Eingang (bei Multi-Brenner-Anlagen) nicht innerhalb von
10 Sekunden nach Beendigung der Vorströmung freigegeben wurde.
4** Zeigt an, daß die Hochfrequenz nicht in der Lage war, den Pilotlichtbogen innerhalb
1 Sekunde zu zünden. Gasdurchflüsse und entsprechende Drücke prüfen.
FEHLERCODE-LED
1XPCB3
