Hypertherm HD3070 Plasma Arc Cutting System w/ Manual Gas Console - Handbuch (Seite 98)

Schneiden von Aluminium#
Plasmagas: Luft
Sekundärgas: CH
4
Lichtbogenstrom: 70 A
BEDIENUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 4-29
SCHNEIDEN
6/8/99
Testlauf Test-Vorströmungs- * Anfangshöhe
Durchflußraten % Durchflußraten % Lichtbogen Abstand für das
Plasma Sekundär Vorströmung Spannung Brenner zum Schneid- Lochstechen Lochstech-
Materialdicke — Luft Luft CH
4
Luft — Kupplungtyp Werkstück** geschwindigkeit *** Verzögerung
(GA) (Zoll) (mm) (weiß) (weiß) (weiß) (V) (mm) (m/min.) (mm) (Skala) (sek.)
18 0,048 1,3 — 45 0 40 75 0 159 2,5 3,81 4,0 0 0,1
16 0,060 1,5 159 2,5 3,18 4,0 0 0,1
14 0,075 1,9 159 2,5 2,54 4,0 0 0,1
12 0,105 2,7 159 2,5 2,16 4,0 ,5 0,2
1⁄8 3,2 179 4,5 1,78 5,0 ,5 0,2
10 0,135 3,4 179 4,5 1,65 5,0 ,5 0,2
1⁄4 6,4 179 4,5 1,14 5,0 1 0,3
3⁄8 9,5 179 4,5 0,76 5,0 1 0,3
Die Gaseinlaßdrücke für Luft und Ch
4
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Aluminiumbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film zu
entfernen.
* Geringe Erhöhung der Test-Vorströmungs-Luft-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020796.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich. Siehe Abschnitt
6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.

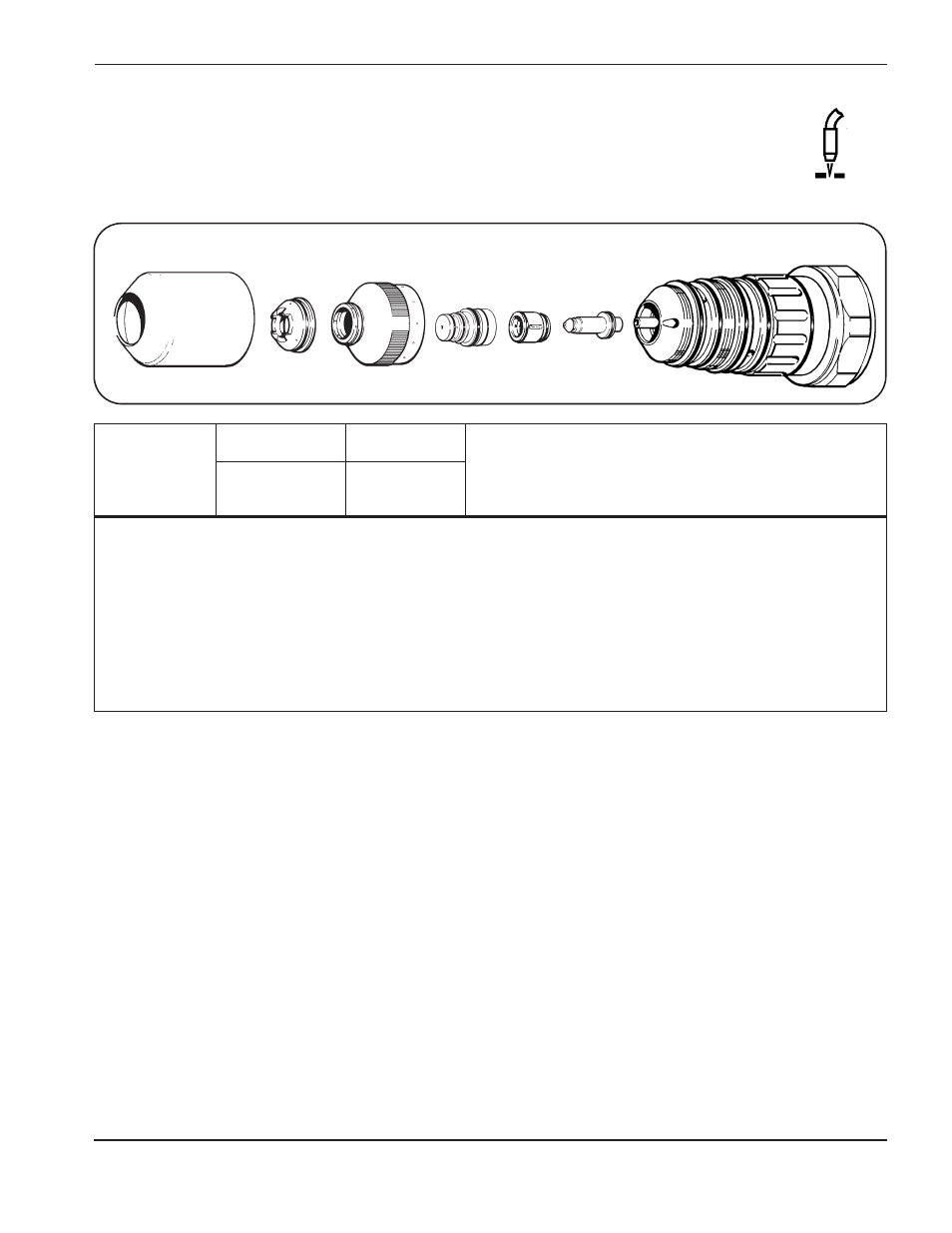

Schutzschild
020796 Düse
020647 Elektrode
120112
Brennerkappe
020795
Wirbelring
020789
Brenner PAC186
120349 Schutzkappe
020634/020687
