ERSATZTEILLISTE
HD3070 mit manueller Gaskonsole Betriebsanleitung 6-5
3/26/99
Vorderseite – innen – rechte und linke Seite
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
1 008709 Fuse, 20A 500V 13/32 X 1-1/2 slow blow siehe untenstehende Tabelle
2 008551 Fuse, 7.5A 600V 13/32 X 1-1/2 siehe untenstehende Tabelle
029946 HD3070 Enclosure SA 1
3 129118 Chopper SA, CE/LVD 15KW (Fig. 6-4) CH130 1
4 002217 Shield cover (used with item 5) 1
5 029626 Linkboard SA, 240-480V (see Fig. 6-5) LB1 1
Stromquelle F1 F2 F3
240/480 V 20 A 20 A 7,5 A
(078019)
208 V 20 A 20 A
(078023)
220/380/415 V 20 A 7,5 A 20 A
(078024)
600 V 7,5 A 7,5 A
(078025)
200 V 20 A 20 A
(078030)

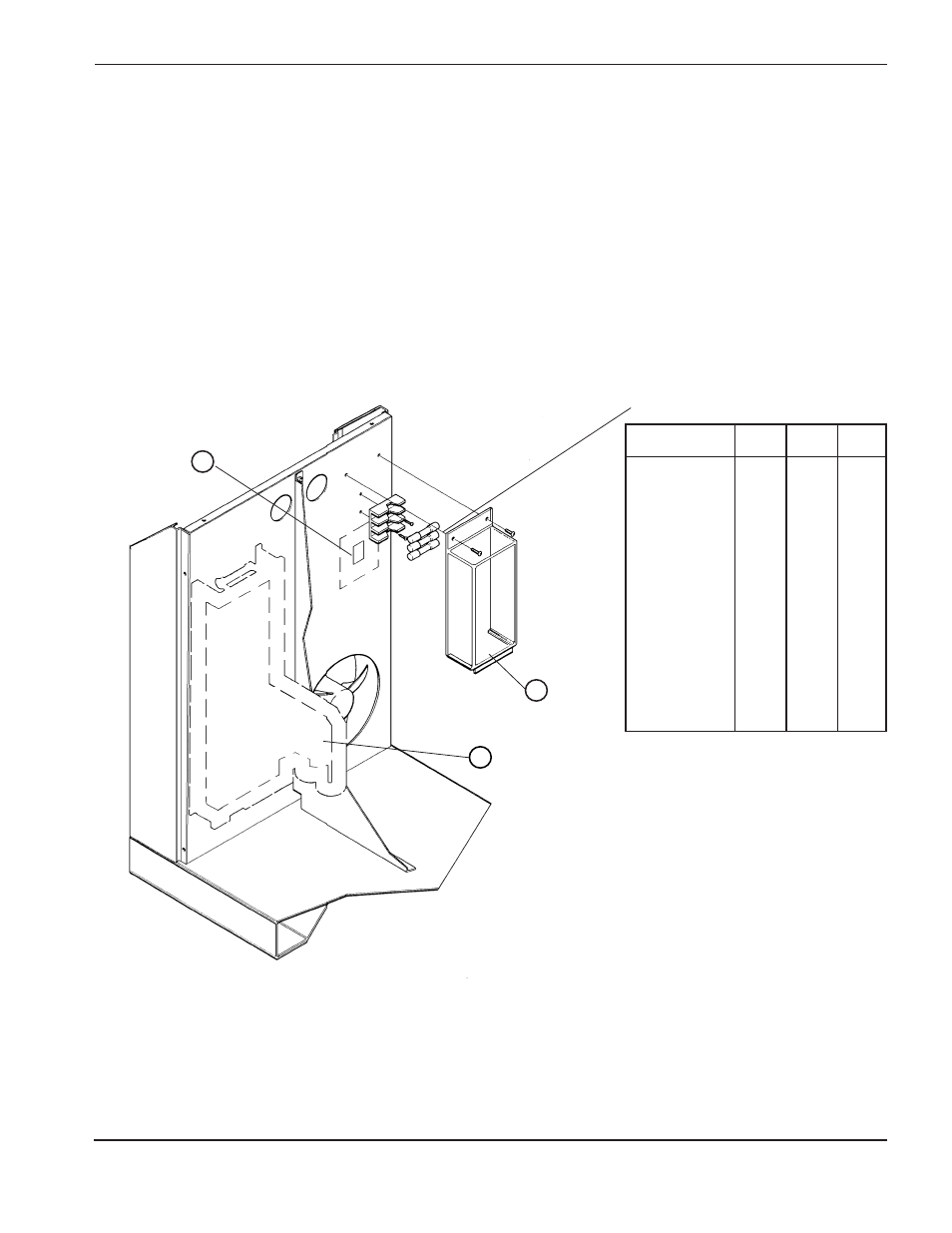

Abbildung 6-3 Vorderseite – innen – rechte und linke Seite
1, 2 Einlaßstromsicherungstabelle
3
4
5
