WARTUNG
HD3070
mit manueller Gaskonsole Betriebsanleitung
5-27
11/3/98

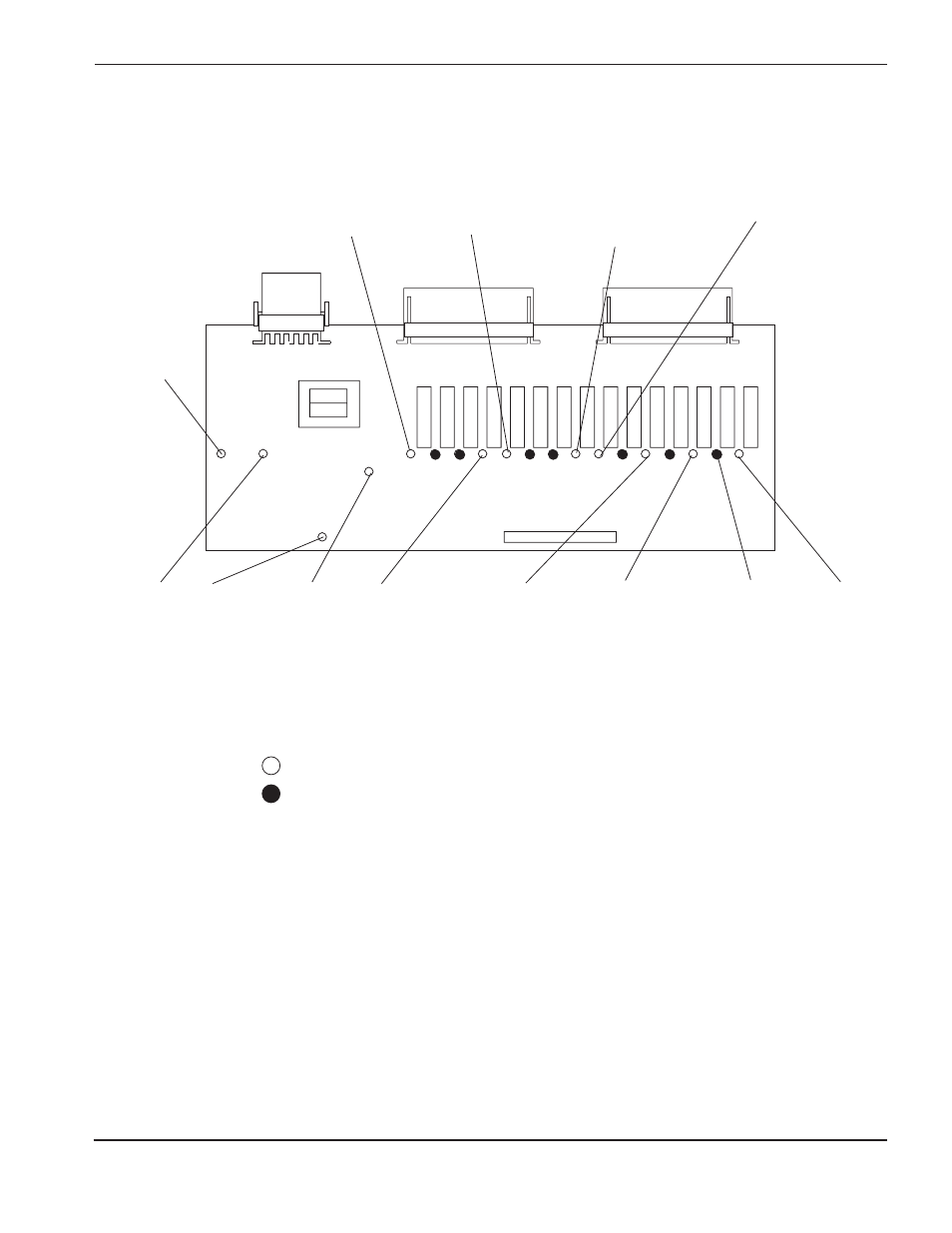

Abbildung 5-6
Stromquellen-Relaiskarten-LED-Status (4 von 4)
Stromquellen-Relaiskarten-LED-Status – Schneidbetriebs-Durchfluß
1- Leuchtet, wenn die Fehler 7, 8, 9 oder 10 auftreten.
2- Leuchtet beim Einsatz von 50 A oder mehr.
3- Leuchtet nach Lichtbogenübertragung und bleibt dies auch
während des Schneidvorgangs.
4- Leuchtet, wenn Luft und CH
4
benutzt sind.
5- Leuchtet, wenn H35 und N
2
benutzt sind.
6- Leuchtet, wenn O
2
und N
2
benutzt sind.
7- Leuchtet, nach Bogenübertragung.
REC2
REC3
REC1
REC4
1
7
2
3
6
5
4
Auto-Aus-
Relais-
LED (D26)
P5.1
Maschinen-
bewegungs-
LED (D24)
P5.0
+12 VDC-
LED (D6)
Stromstoß-
Relais
CR4/
LED (D13)
P5.4
Luft und CH
4
/
LED (D16)
P6.5
O
2
und N
2
/
LED (D18)
P6.7
Sekundärbetrieb-
Magnetventil
LED (D14)
P6.3
Ausgang aktiviert
LED (D20)
LED aus
LED ein
Auslöschungs-
Zähler-
LED (D22)
P3.7
Haupt-Schaltschütz
CON1/
LED (D12)
P5.5
Plasma-Ein-/Aus-
Magnetventil
SV1,13/
LED (D9)
P6.0
Nicht belegtes
LED (D8)
P6.1
H35 und N
2
/
LED (D17)
P6.6
