Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 15 A
BEDIENUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 4-21
10/12/98
SCHNEIDEN
Testlauf Test-Vorströmungs- * Lichtbogen Abstand
Durchflußraten % Durchflußraten % Spannung Brenner zum Anfangshöhe
Plasma Sekundär Vorströmung Kupplungtyp zum Werkstück Schneid- für das Lochstech-
Materialdicke — O
2
O
2
N
2
O
2
N
2
*** **,*** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (rot) (rot) (rot) (V) (mm) (m/min.) (mm) (Skala) (sek.)
20 0,036 0,9 — 40 30 10 5 75 120 0,5 2,54 1,0 0 0,1
18 0,048 1,3 121 0,5 2,16 1,0 0 0,1
16 0,060 1,5 124 0,8 1,65 1,0 ,5 0,2
14 0,075 1,9 130 1,0 1,14 1,5 1 0,3
12 0,150 2,7 132 1,0 0,90 1,5 1,5 0,4
10 0,135 3,4 134 1,0 0,64 1,5 2 0,50
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Um bei Elektrodenabnutzung einen Brennerabstand von 0,5 mm zu bewahren, kann die Erhöhung der
Lichtbogenspannung erforderlich sein, damit ein Abtauchen des Brenners auf die Platte vermieden wird.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich. Siehe Abschnitt
6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.

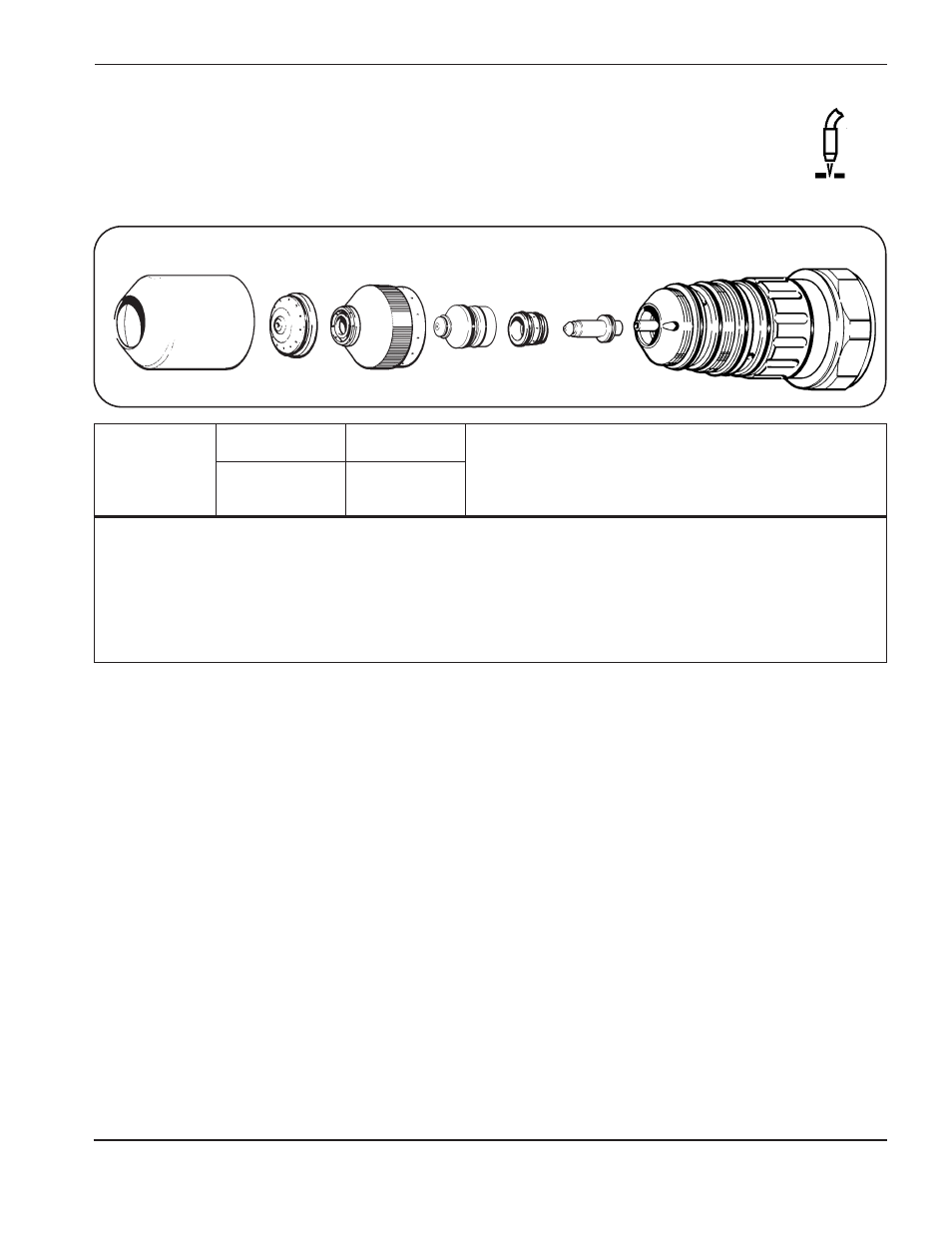

Schutzschild
020670 Düse
020644 Elektrode
120111
Brennerkappe
020633
Wirbelring
020637
Brenner PAC186
120349 Schutzkappe
020634/020687
