INBETRIEBNAHME
HD3070
mit manueller Gaskonsole Betriebsanleitung
3-35
10/12/98
Montage des Brenners PAC184 bzw. PAC186 an die Brenner-Schnellkupplung
1. Brenneranschlüsse PAC184 bzw. PAC186 an der Steckdose der Brenner-Schnellkupplung ausrichten und
einrasten. Siehe Abb. 3-30.
2. Sicherungsring im Uhrzeigersinn drehen, um den Brenner festzustellen.

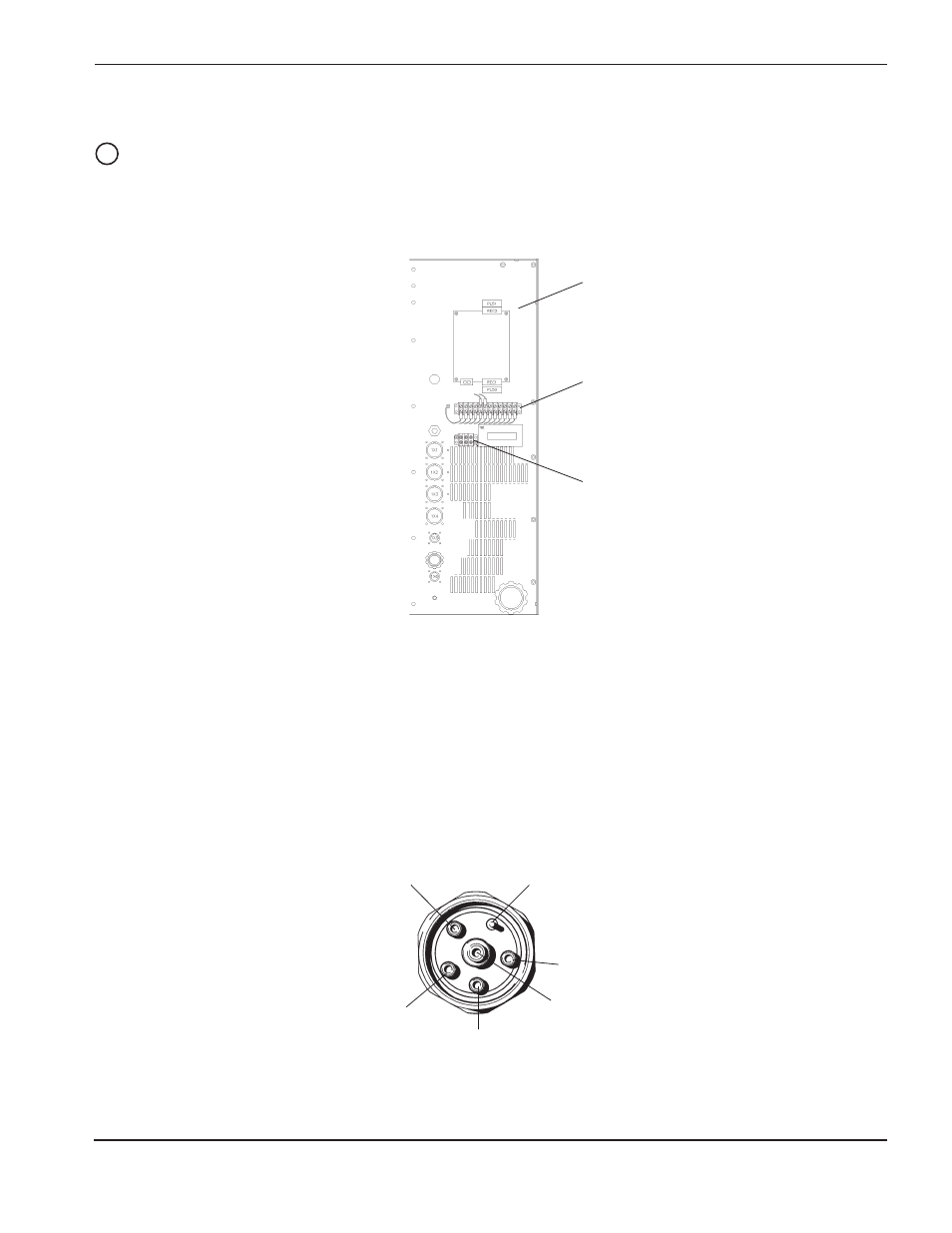

Abbildung 3-30
Brenner PAC184 bzw. PAC 186– Anordnung der Gas-, Kühlmittel- und Pilotlichtbogen-
Anschlüsse
Plasma-Ventil-Auslaß
Pilotlichtbogen
Wasser-Auslaß
Sekundärgas-Einlaß
Plama-Einlaß
Wasser- und
Stromeinlaß
Haltesignalanschlüsse (Abbildungen 3-8 und 3-30)
Haltesignal-Reihenklemme TB3
Das Haltesignal wird zum synchronisierten Starten von zwei oder mehr Anlagen verwendet. Das Haltesignal
ist auf TB3 oder an der CNC über das Kabel 1x1 verfügbar. Trockenkontaktstart. Das Haltesignalkabel wird
vom Kunden beigestellt.
19
Rückwärtige
Konsole, innen,
rechte Seite
TB2-Bezug
Haltesignal TB3
Abbildung 3-29
Lage des TB3-Haltesignalanschlusses
