Seite 96: Plasmagas: o, Sekundärgas: o
Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 70 A
BEDIENUNG
HD3070
mit manueller Gaskonsole Betriebsanleitung
4-27
10/12/98
SCHNEIDEN
Testlauf
Test-Vorströmungs- *
Anfangshöhe
Durchflußraten %
Durchflußraten %
Lichtbogen
Abstand
für das
Plasma
Sekundär
Vorströmung
Spannung
Brenner zum
Schneid-
Lochstechen
Lochstech-
Materialdicke
—
O
2
O
2
N
2
O
2
N
2
Kupplungtyp
Werkstück**
geschwindigkeit
*** Verzögerung
(GA) (Zoll)
(mm)
(rot)
(rot)
(rot)
(V)
(mm)
(m/min.)
(mm)
(Skala) (sek.)
16
0,060
1,5
—
25
0
100
5
75
107
1,5
7,11
2,5
0
0,1
14
0,075
1,9
25
107
1,5
5,84
2,5
0
0,1
12
0,105
2,7
25
109
2,0
4,70
3,0
0
0,1
10
0,135
3,4
25
114
2,0
3,81
3,0
,5
0,2
3⁄16
4,8
25
119
2,0
3,05
3,0
1
0,3
1⁄4
6,4
40
129
2,0
2,54
3,0
2
0,5
3⁄8
9,5
40
135
2,5
1,65
4,0
4
1,0
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
*
Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020796.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich. Siehe Abschnitt
6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.

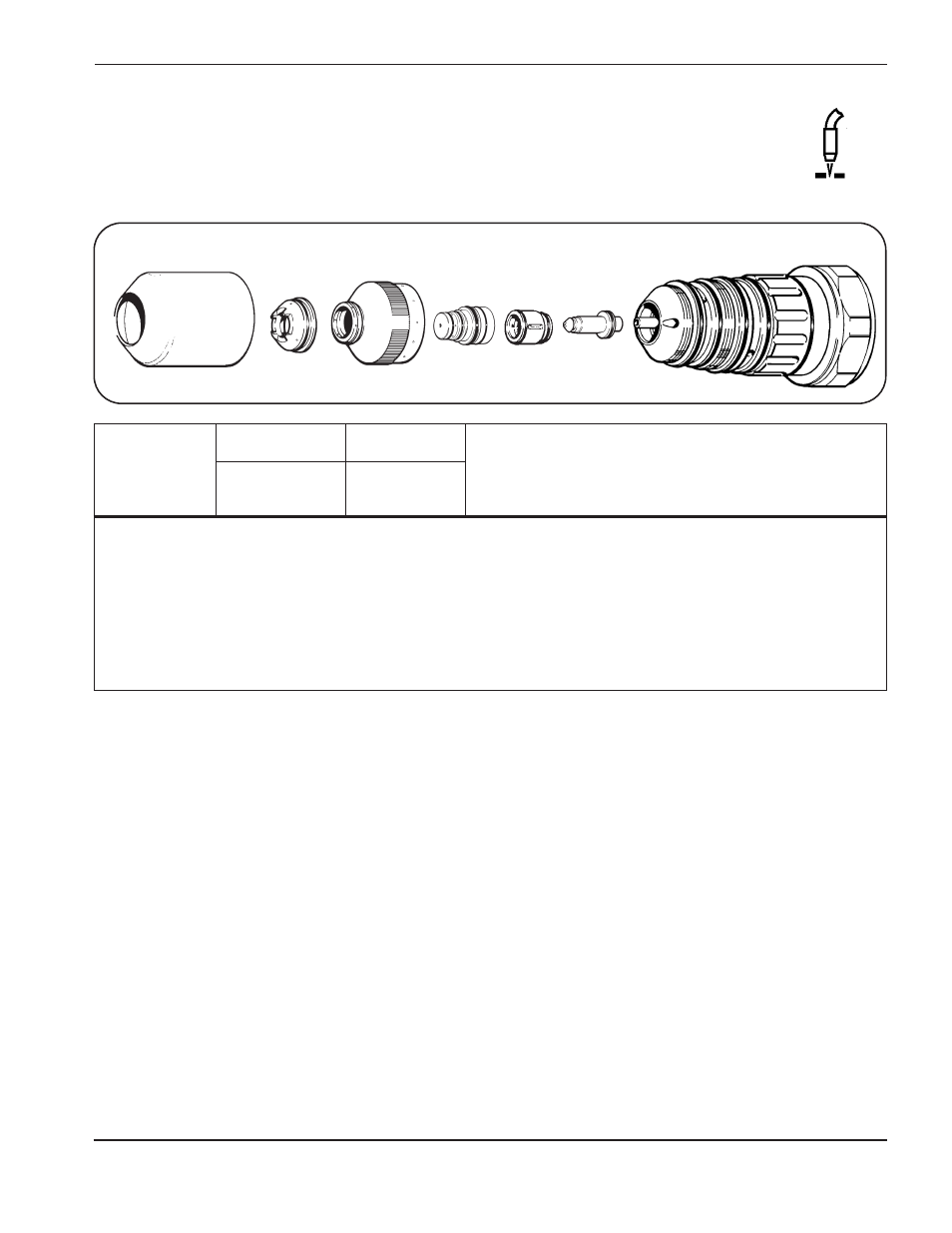

Schutzschild
020796
Düse
020647
Elektrode
120112
Brennerkappe
020795
Wirbelring
020789
Brenner PAC186
120349
Schutzkappe
020634/020687
