WARTUNG
HD3070 mit manueller Gaskonsole Betriebsanleitung 5-21
10/12/98
Statusanzeigen-LEDs
Die Steuerkarte 1XPCB3 verfügt über weitere LEDs, die dem Bediener angeben, wenn bestimmte Spannungen
vorhanden sind und wenn andere bestimmte Betriebsfunktionen in der Anlage HD3070, wie nachfolgend
beschrieben, vorliegen. Die Frontabdeckung der Stromquelle muss abgenommen werden, um die Steuerkarte und
die LEDs zu sichten (Abbildung 5-4).
• +5V LED1 – leuchtet, um anzuzeigen, daß dem Mikroprozessor +5 Volt zur Verfügung stehen.
• Transfer (Übertragungs)-LED2 – leuchtet, um anzuzeigen, daß Lichtbogenstrom zum Werkstück übertragen
wurde.
• Start-LED3 – leuchtet, um anzuzeigen, daß ein Start/Betriebsbefehl in der Anlage aktiv ist.
• Lock (Verriegelungs)-LED4 – leuchtet, um anzuzeigen, daß die Verriegelungen von der Stromverteilerkarte
in Ordnung sind.
• Error Code (Fehlercode)-LED5 – blinkt, um einen Fehler im letzten Start-Stop-Kreis anzuzeigen, sofern
vorhanden. Das Blinksignal ist so codiert, daß es eine Fehlernummer anzeigt. Siehe Fehlercodes und
Fehlermeldungen, Stromquellen-Steuerkarten-Fehlercodes an früherer Stelle in diesem Abschnitt.
• +12D LED6 – leuchtet, um anzuzeigen, daß +12 Volt in den Digital-Schaltkreis eingespeist werden.
• +12A LED7 – leuchtet, um anzuzeigen, daß +12 Volt in den Analog-Schaltkreis eingespeist werden.
• Strom-LED8 – leuchtet, um anzuzeigen, daß Rückkopplungsstrom am Eingang zum Analog-Schaltkreis
vorhanden ist.

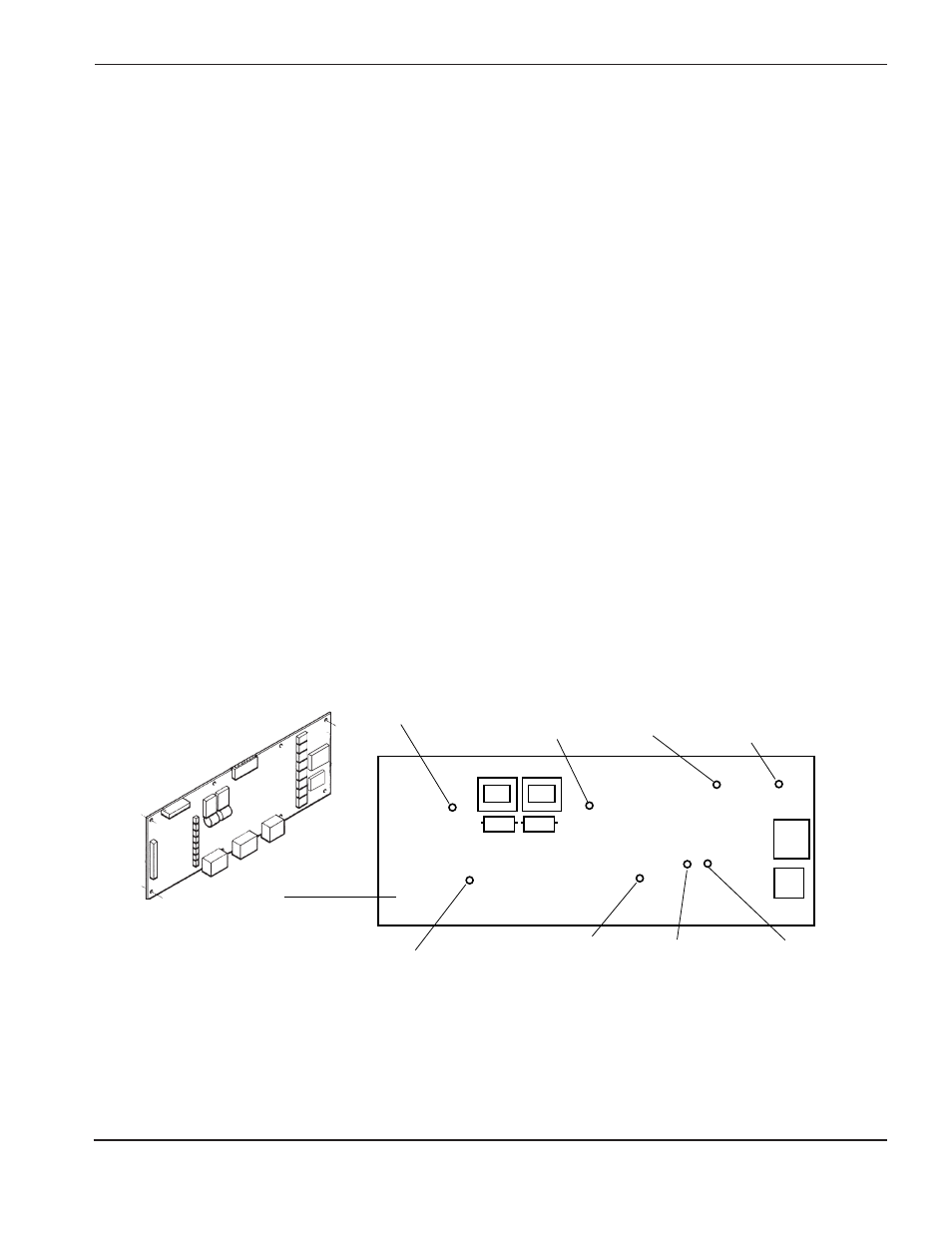

Abbildung 5-4 Stromquellen-Steuerkarten-LED-Anordnung
1XPCB3
Strom-
LED8
+5V
LED1
Verriegelungs-
LED4 Start-
LED3 Übertragungs-
LED2
+12D
LED6 Fehlercode-
LED5
+12A
LED7
