ERSATZTEILLISTE
HD3070 mit manueller Gaskonsole Betriebsanleitung 6-9
6/8/99
Mittelwand und Boden – rechte Seite
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
029946 HD3070 Enclosure SA 1
1 041544 PC BD assy, power distribution 1XPCB2 1
2 003021 Relay, 120 VAC NO SPST CR4 1
3 009685 Resister, 15 ohms, 50W, 5% R2A, R2B 2
4 003113 Relay, DPDT, 12V Coil CRA, CRB 2
5 003074 Relay, DPDT, 24 VAC, 10A CRC 1
6 003142 Relay, DPDT, 120 VAC CRD 1
7 003133 Contactor, HD1070, 50A, 3Ph, 120V coil CON1 1
003065 Switch, contact aux, 4A NO 2
8 009296 Capacitor, Ele 100 uf 350 VDC C1 1
9 009015 Resistor, 10K ohms, 10W, 5% R1 1
10 008317 Fuse, 125A semiconductor F4 1
11 029316 Terminal Block SA, incoming power TB1 1
12 014043 Inductor, 4 mh, 100A DC L1 1
13 007022 Shunt, 100A, 100 MV R3 1

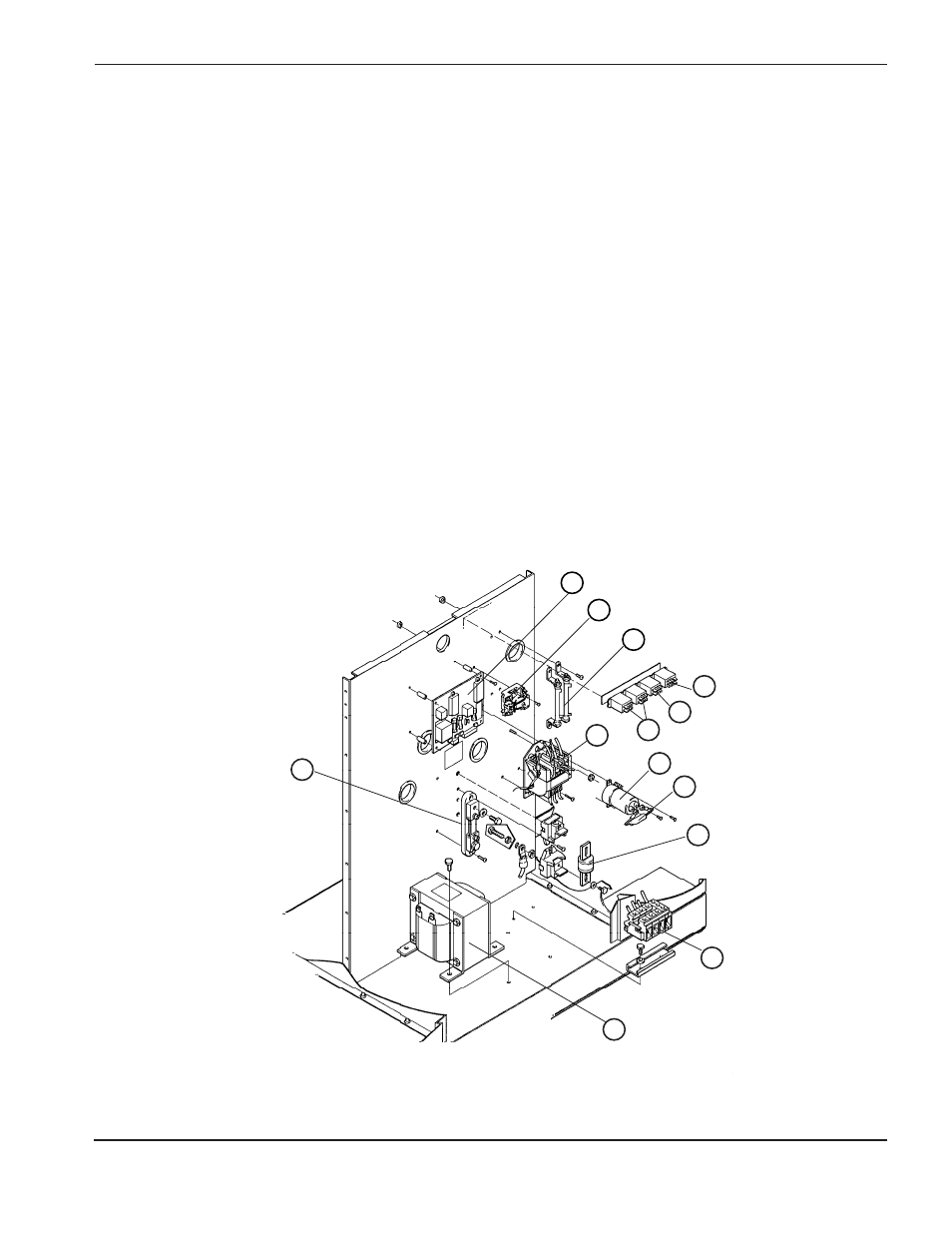

Abbildung 6-6 Mittelwand und Boden – rechte Seite
1
2
3
4
5
6
7
8
9
10
11
12
13
