ND 287 105
II – 5 D
a
te
n-Sc
hnit
tst
elle
USB Typ B (UART), Buchse nach (DIN IEC 61076-3-108)
Wenn Sie Ihre Positionsanzeige über die USB-Schnittstelle mit einem
PC verbinden möchten, benötigen Sie einen speziellen USB-Treiber.
Die Treiberdatei für Windows 2000, Windows XP, Windows Vista und
Windows 7 finden Sie entweder im Installationsverzeichnis des
Programms TNCremo oder auf der HEIDENHAIN-Webseite
www.heidenhain.de unter Dokumentation und Information im
Downloadbereich.
Nach dem Herunterladen führen Sie die Datei aus, danach verbinden
Sie Ihre Positionsanzeige mit dem PC und schalten diese ein. Mit dem
automatisch startenden Windows-Hardwareassistenten können Sie
den USB-Treiber installieren.
Kabellänge: max. 5 m

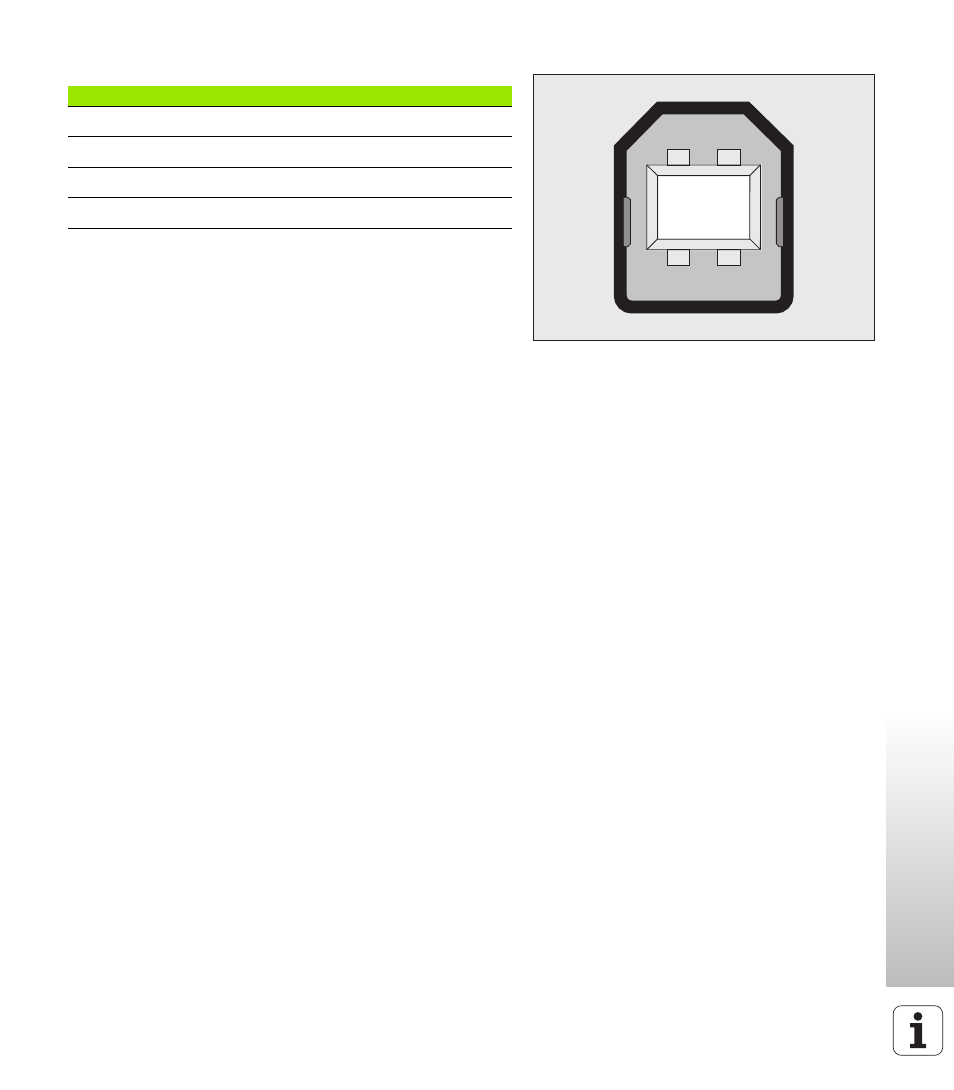

Abb. II.72 Pin-Belegung USB Typ B Buchse
1 2
4 3
Pin Belegung Funktion
1 VCC +5 V
2 D- Data (invers)
3 D+ Data
4 GND Betriebserde
