ND 287 67
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Elektrischer Anschluss
Elektrische Anforderungen
Verdrahtung der Netzkupplung
Der ND hat an der Gehäuse-Rückseite eine Buchse für ein Kabel mit
Euro-Netzstecker, siehe Abb. II.3:
Erdung

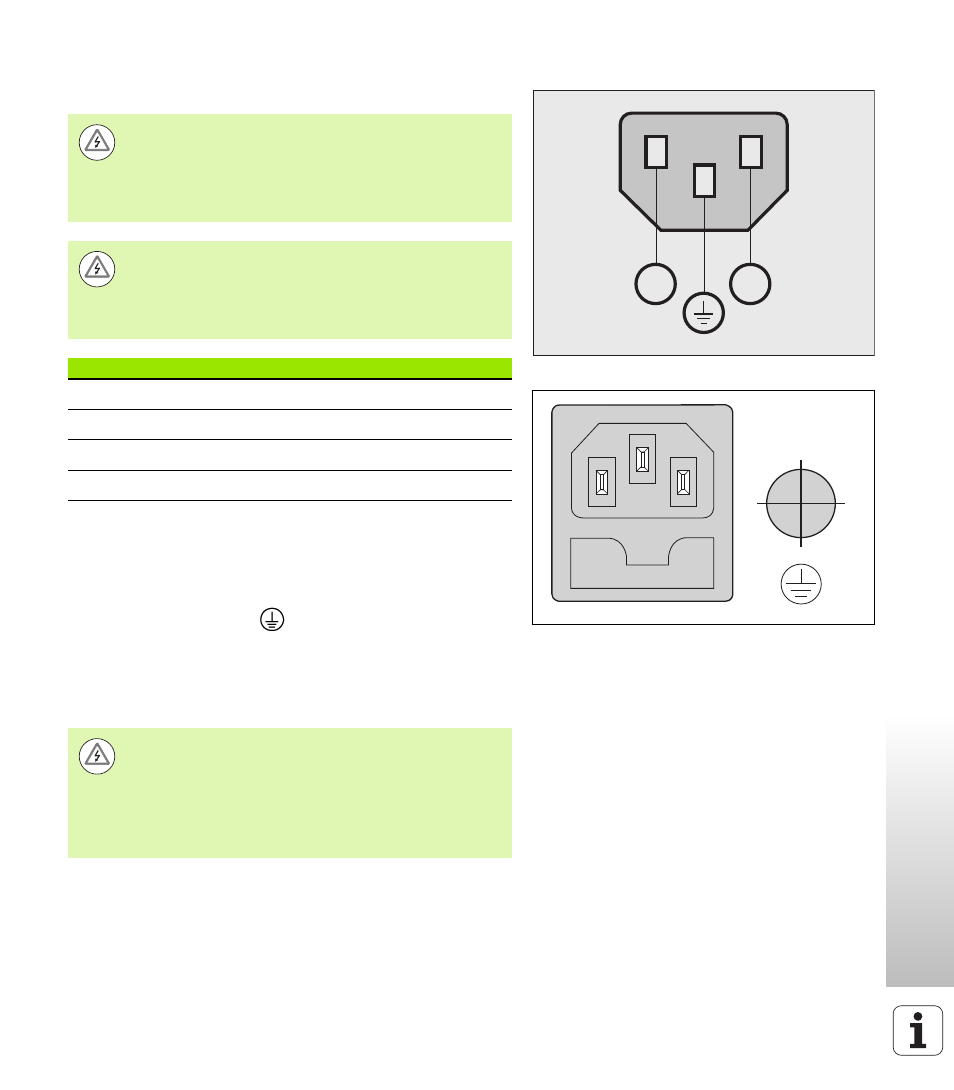

Abb. II.3 Verdrahtung der Netzkupplung
Abb. II.4 Netz- und Erdungsanschluss auf der
Gehäuse-Rückseite
L N
Stromschlaggefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen (siehe „Erdung” auf Seite 67)!
Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Art Wert
Wechselspannung Zwischen 100 und 240 V~
Leistung Max. 30 W
Frequenz 50/60 Hz
Sicherung 2 x T500 mA
Netzanschluss an Kontakte: L und N
Schutzerde an Kontakt:
Mindestquerschnitt des
Netzanschlusskabels: 0,75 mm 2
Maximale Kabellänge: 3 m
Gefahr für interne Bauteile!
Der Erdungsanschluss auf der Gehäuse-Rückseite muss
mit dem zentralen Erdungspunkt der Maschine verbunden
sein!
Mindestquerschnitt des Verbindungsleiters: 6 mm
2
, siehe
Abb. II.4.
