Anzeigewert für zwei Achsen im Anzeigemodus X1:X2 setzen
(betrifft X1+X2, X1-X2, f(X1,X2))
 Softkeyebene 3 im Standard-Bildschirm wählen.
 Anzeigemodus X1:X2 wählen (siehe „Anzeigemodi der Achsen” auf
Seite 27).
 Ggf. mit dem Softkey BEZUGSPUNKT den Bezugspunkt wählen,
den Sie setzen wollen.
 Um den Anzeigewert beider Achsen abzunullen, drücken Sie den
Softkey NULLEN oder legen an Pin 2 des Anschlusses X41 ein
Signal an. Alternativ können Sie auch die Taste 0 der numerischen
Tastatur drücken und mit der Taste ENTER bestätigen. Abhängig
von der programmierten Formel für die Achskopplung muss die
Anzeige danach nicht zwingend den Wert null anzeigen.
 Um die Achse X1 auf einen beliebigen Anzeigewert zu setzen,
geben Sie den neuen Wert über die numerische Tastatur ein. Die
Statusanzeige SET blinkt rot. Eingegebenen Wert mit Taste ENTER
bestätigen. Den Anzeigewert der Achse X2 stellt der ND
automatisch auf den Wert null.
 Um die Achse X1 auf den fest voreingestellten Bezugspunktwert zu
setzen (siehe „Wert für Bezugspunkt” auf Seite 36): Softkey
SETZEN drücken. Den Anzeigewert der Achse X2 stellt der ND
automatisch auf den Wert null. Alternativ können Sie auch ein
Signal an Pin 3 des Anschlusses X41 anlegen.

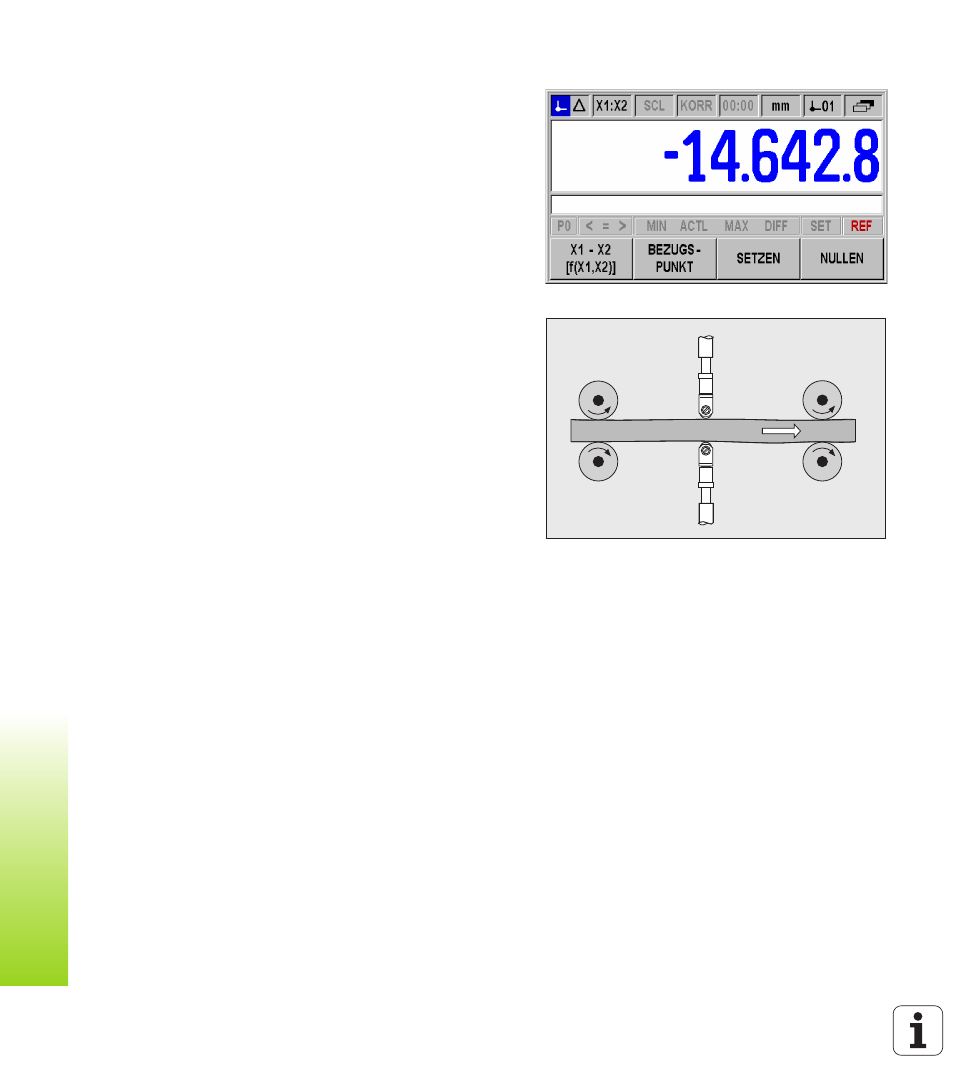

Abb. I.21 Standard-Bildschirm mit Softkeyebene 3
Abb. I.22 Summen- oder Differenz-Anzeige
