16 I Arbeiten mit der Positionsanzeige ND 287
I – 2 Gr
undlag
en für P
o
sitionsang
a
ben
I – 2 Grundlagen für
Positionsangaben
Bezugspunkte
Die Werkstückzeichnung gibt einen bestimmten Punkt des
Werkstücks, meist eine Werkstückecke, als absoluten Bezugspunkt
und eventuell einen weiteren Punkt oder mehrere weitere Punkte als
relative Bezugspunkte vor.
Beim Bezugspunkt-Setzen ordnen Sie diesen Bezugspunkten den
Ursprung des absoluten Koordinatensystems bzw. der relativen
Koordinatensysteme zu. Das auf die Maschinenachsen ausgerichtete
Werkstück wird in eine bestimmte Position relativ zum Messtaster
gebracht und die Achsanzeigen entweder auf null oder den
entsprechenden Positionswert gesetzt.

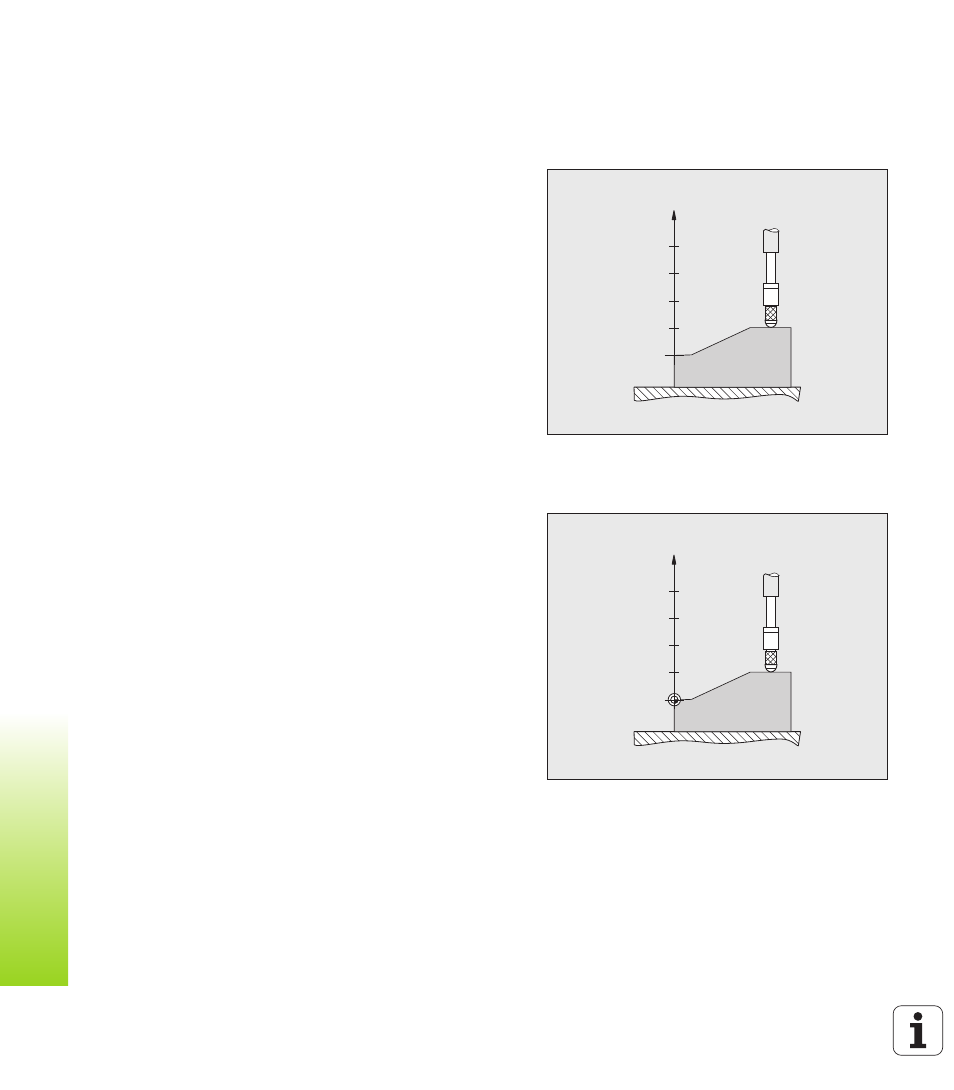

Abb. I.2 Messtaster ohne Bezugspunkt-Setzen:
unbekannte Zuordnung von Position und
Messwert
Abb. I.3 Messtaster mit Bezugspunkt-Setzen:
bekannte Zuordnung zwischen Position und
Messwert
?
Z
?
?
?
?
0
Z
10
20
30
40
