ND 287 55
I – 5 Messr
e
ihen und statistisc
he Pr
oz
essr
eg
elung
Verteilungsart
In der Eingabemaske VERTEILUNGSART legen Sie fest, wie der
ND 287 die zum Histogramm gehörige Dichtefunktion berechnet und
zeichnet:
 Im Untermenü SPC EINRICHTEN den Menübefehl
VERTEILUNGSART wählen und mit der Taste ENTER die
Eingabemaske aufrufen.
 Schalten Sie mit dem Softkey VERTEILUNG die Verteilungsart um.
Ein Beispiel für einen linksseitigen Prozess sind z. B. Form- und
Lagetoleranzen, die eine untere natürliche Grenze haben und somit
nicht kleiner als null werden können. Folgende Einstellungen stehen
Ihnen zur Verfügung:
 SYMMETRISCH
 LINKSSEITIG BEGRENZT
 RECHTSSEITIG BEGRENZT
Messwert einspeichern
In der Eingabemaske MESSWERT EINSPEICHERN legen Sie fest,
nach welchem Trigger der ND 287 die Messwerte für die statistische
Prozessregelung speichert:
 Im Untermenü SPC EINRICHTEN den Menübefehl MESSWERT
EINSPEICHERN wählen und mit der Taste ENTER die
Eingabemaske aufrufen.
 Wählen Sie mit dem Softkey EINSPEICHERN für den Parameter
EINSPEICHERN eine der folgenden Möglichkeiten aus:
 Externes Signal am Anschluss X41 (Pin 22 oder 23)
 Taste ENTER

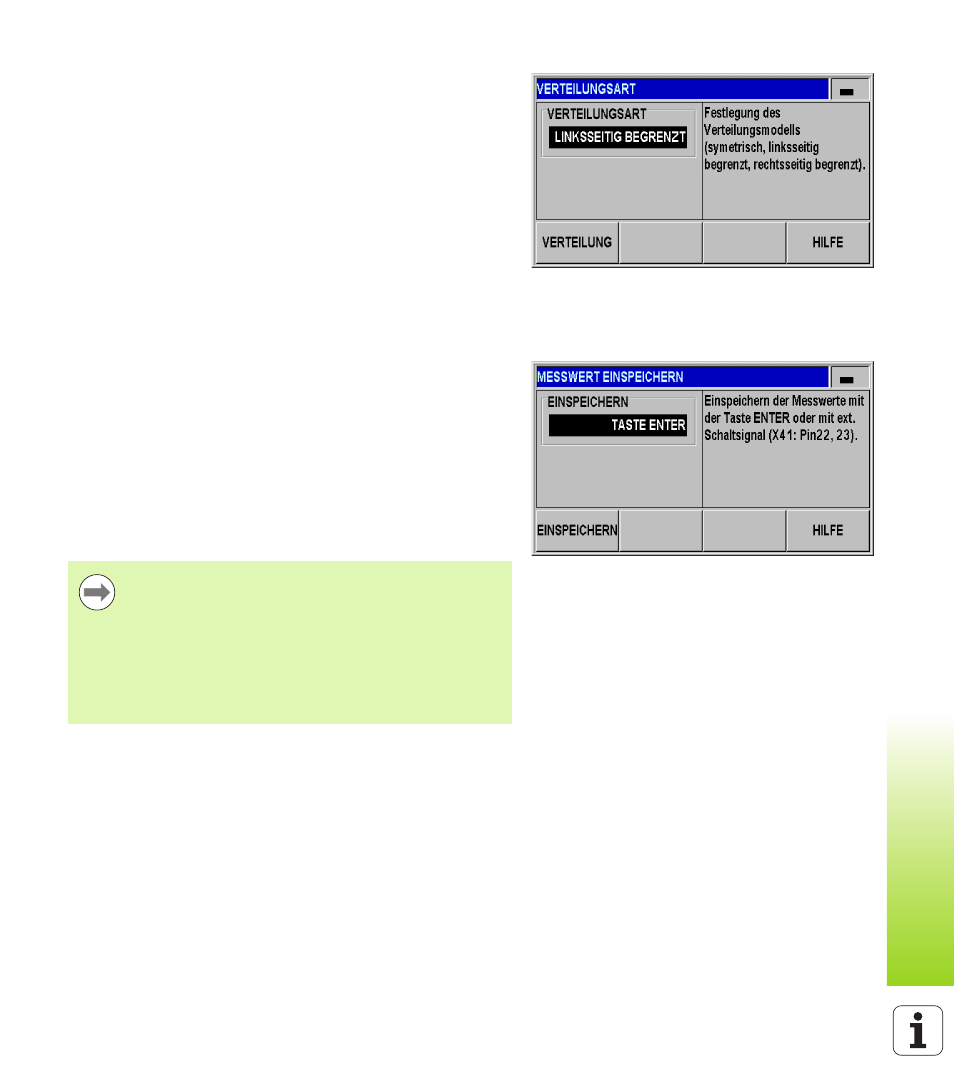

Abb. I.61 Verteilungsart
Abb. I.62 Messwert einspeichern.
Screen
 Der ND speichert die während der statistischen
Prozessregelung aufgezeichneten Daten
spannungsausfallsicher. Nach einem neuen Einschalten
und der Fortführung der SPC können Sie die vorher
aufgezeichneten Daten weiter verwenden.
 Sie können auch alle gespeicherten Messwerte
löschen. Verwenden Sie dazu den Menübefehl
STATISTIK LÖSCHEN (siehe „SPC Statistik löschen”
auf Seite 56).
