40 I Arbeiten mit der Positionsanzeige ND 287
I – 4 Bearbeit
ung einr
ic
ht
en
Funktion externer Eingänge
Mit dem Menübefehl FUNKTION EXTERNER EINGÄNGE können Sie
festlegen, wie der ND 287 auf die externen Eingänge am Anschluss
X41 reagieren soll (siehe „Schalteingänge am Sub-D-Anschluss X41”
auf Seite 93):
 Im Menü BEARBEITUNG EINRICHTEN den Menübefehl FUNKTION
EXTERNE EINGÄNGE wählen und mit der Taste ENTER die
Eingabemaske aufrufen.
 Drücken Sie den Softkey VERSION. Es stehen Ihnen zwei Varianten
zur Auswahl:
 VERSION 1: Die Betriebsart Minimum-/Maximum-Erfassung
bei Messreihen können Sie extern aktivieren, wenn an Pin 6
dauerhaft ein LOW-Signal anliegt. Der am Gerät einstellbare
Anzeigemodus ist dann unwirksam. Pin 7 schaltet die Anzeige auf
MIN, Pin 8 auf MAX und Pin 9 auf DIFF. Soll die Anzeige auf ACTL
gesetzt werden, darf entweder an keinem der Pins 7, 8 und 9 ein
Signal anliegen oder es liegen Signale an mehr als einem Pin an.
Ein Signal (Impuls) an Pin 5 startet eine neue Messreihe, wenn
an Pin 6 kontinuierlich ein LOW-Signal anliegt.
 VERSION 2: Mit Aktivierung der Pins 5, 6, 7, 8 bzw. 9 schalten Sie
die verschiedenen Anzeigemodi für den Betrieb mit zwei
Achsen um. Pin 6 schaltet dabei auf Achse X1 um, Pin 7 auf
Achse X2, Pin 8 auf Summe der beiden Achsen X1+X2, Pin 9 auf
Differenz der beiden Achsen X1-X2 und Pin 5 schaltet auf den
definierbaren Zusammenhang beider Achsen f(X1,X2), siehe
„Formel für Achskopplung” auf Seite 78.
Eine Übersicht der Schaltein- und Schaltausgänge finden Sie auf
Seite 93.
Gefahr für interne Bauteile!
 Die Spannung externer Stromkreise muss einer
Funktionskleinspannung mit sicherer Trennung
nach EN 50178 entsprechen!
 Induktive Lasten nur mit Löschdiode parallel zur
Induktivität anschließen!
Gefahr für interne Bauteile!
Nur abgeschirmte Kabel verwenden, Schirm auf
Steckergehäuse legen!
Die Funktion zum Ausblenden möglicher Anzeigemodi der
Achsen (siehe Seite 78) ist jederzeit aktiv.

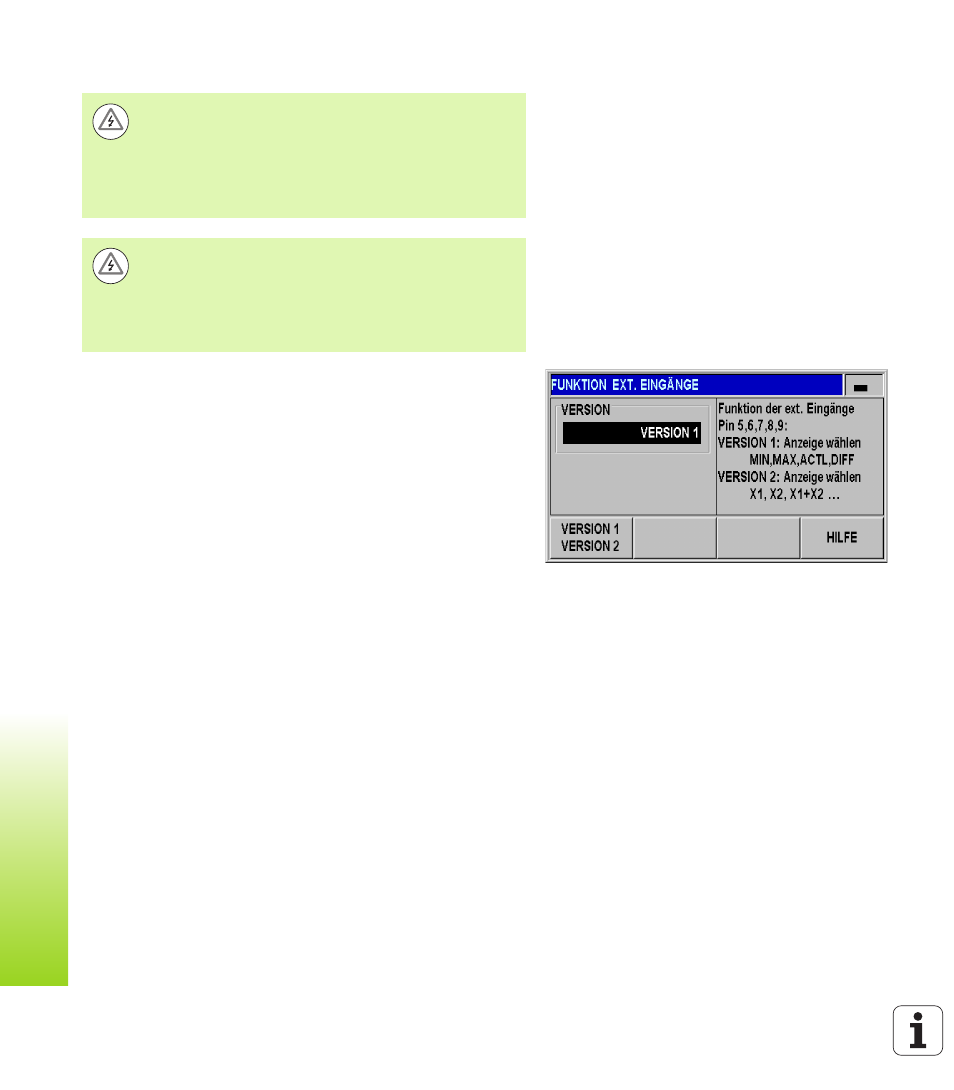

Abb. I.33 Funktion externer Eingänge
