I – 3 Basisfunktionen des ND 287
Standard-Bildschirm-Aufteilung
Der Standard-Bildschirm des ND 287 zeigt jederzeit neben der
Positionsinformation eine Vielzahl an Informationen über
Einstellungen und Betriebsmodi an (siehe Abb. I.13). Er ist in folgende
Bereiche unterteilt:

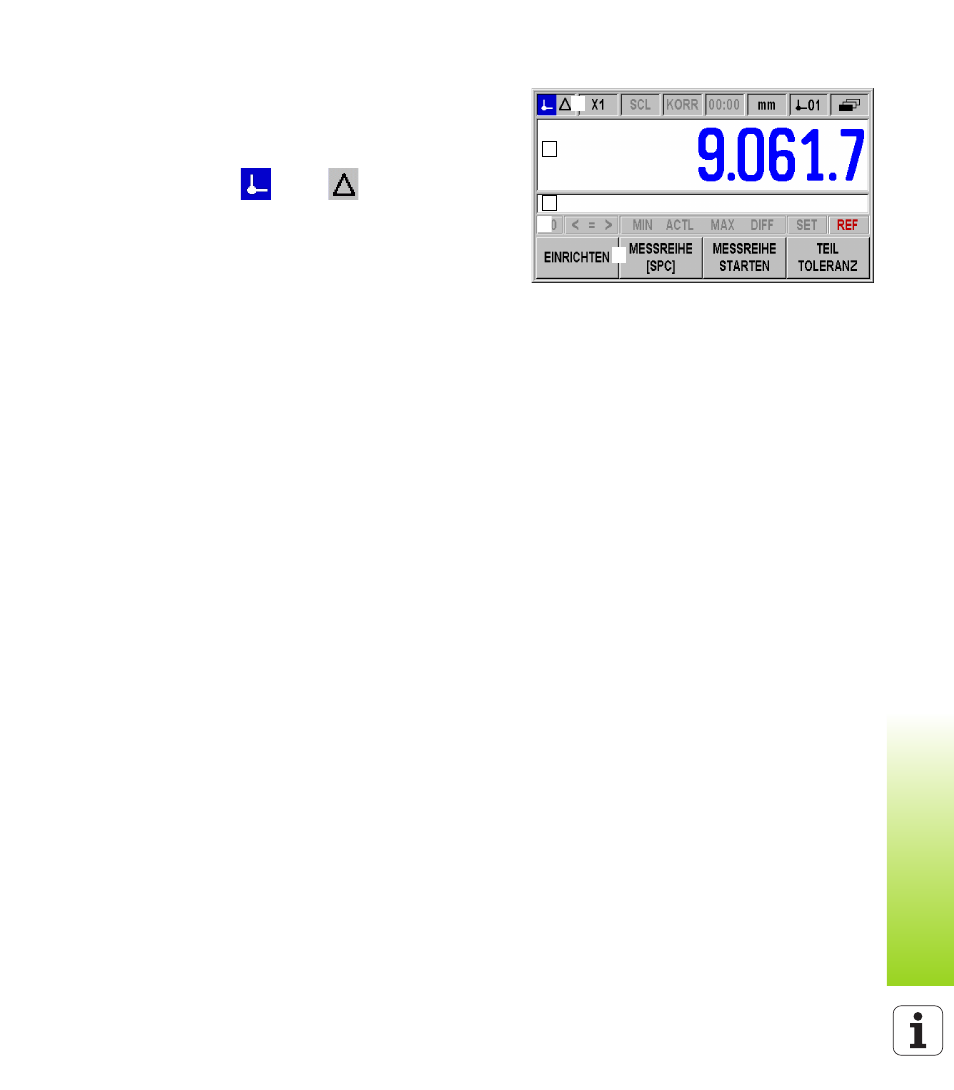

Abb. I.13 Standard-Bildschirm
1
4
3
2
5
1 Statusleiste
 Aktuelle Betriebsart: Istwert, Restweg
 X1, X2 oder X1:X2: aktueller Anzeigemodus für Achse und
Achskopplung
 SCL in schwarzer Schrift: Skalierungsfaktor ist aktiviert.
 KORR in schwarzer Schrift: Die Fehlerkorrektur bzw. die
Achsfehlerkompensation ist für die aktuell angezeigte Achse
oder für die Achskopplung aktiviert.
 Wert der laufenden Stoppuhr: Bei gestoppter Uhr ist das Feld
ausgegraut.
 MM, INCH, GRD, GMS oder RAD: aktuell eingestellte
Maßeinheit
 Aktuell benutzter Bezugspunkt: Am ND 287 können Sie mit
zwei verschiedenen Bezugspunkten arbeiten.
 Anzeige der Softkeyebene, in der Sie sich befinden.
2 Positionsanzeige
 Längenanzeige:
aktueller, vorzeichenbehafteter Achswert
 Winkelanzeige:
aktueller, vorzeichenbehafteter Winkelwert mit
Einheitenzeichen bei Anzeige in Grad, Minuten oder Sekunden
 Bei Anzeige der Verfahrgeschwindigkeit im Modus Messreihen
zeigt der ND 287 am linken Rand die Einheit der
Geschwindigkeit in kleiner Schrift an.
3 Hinweiszeile
 Anzeige von Hinweisen zu notwendigen Eingaben oder
Vorgehensweisen, die das Arbeiten mit dem Gerät erleichtern
sollen.
 Treten Fehler oder Warnungen auf, zeigt der ND Ihnen diese in
roter Schrift in der Hinweisleiste an. Quittieren Sie die Meldung
mit der Taste C.
 Im Modus Messreihen bzw. SPC zeigt der ND 287 am linken
Rand der Hinweisleiste einen Messwert- bzw. einen
Stichprobenzähler an.
 Haben Sie eine Achskompensation mit Temperatursensor
aktiviert, blendet der ND am linken Rand ständig den Messwert
des Temperatursensors ein.
 Bei einem angeschlossenen Multi-Turn-Drehgeber zeigt der
ND am rechten Rand der Hinweisleiste den Umdrehungszähler
an.
